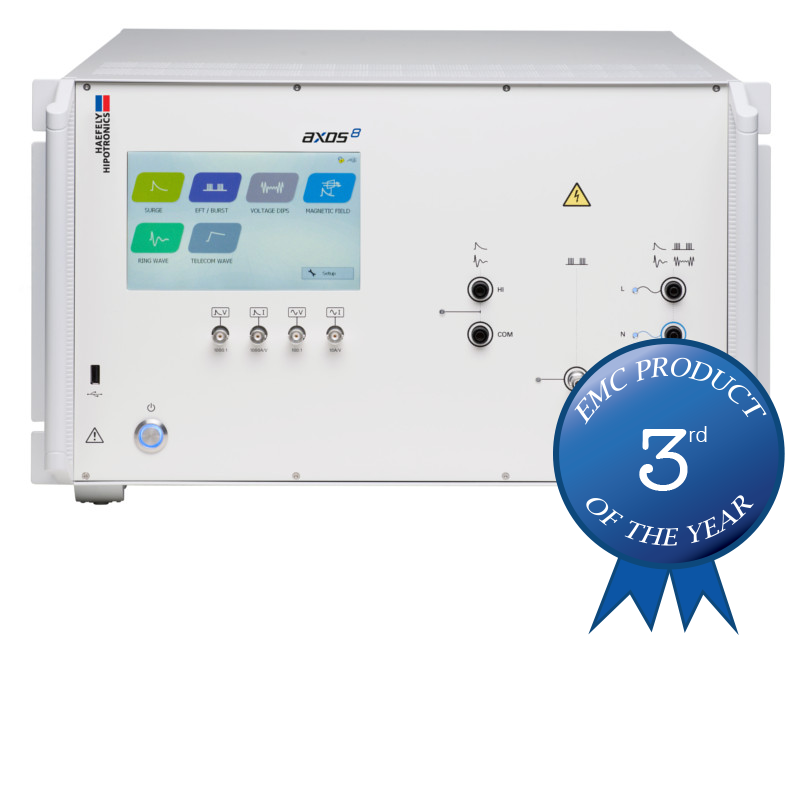

أكسوس 8 مولد المدمجة

أكسوس 8 [2490800]

و أكسوس 8 - مولد المدمجة هي حل المدمجة دمج العديد من الاختبارات إمك في حل اقتصادي واحد. وهذا يسمح للاختبار سريعة ومؤتمتة بالكامل لمعايير إيك، إن، أنسي، إيي و أول الأكثر شيوعا.

اتصال Haefely Hipotronics طلب عرض أسعار طلب وثائق

و أكسوس 8 - مولد المدمجة

يمكن دمج مولد أكسوس 8 المضغوط بشكل فردي إما مع موجة الموجة المزودة ب 7 كيلو فولت، و 5 كيلوفولت إفت / انفجر، و ديبس & إنتيروبتس *، و تليكوم ويف، و رينج ويف مع شبكة اقتران / فك ربط أحادي الطور. وهذا يسمح اختبار سريع ومؤتمتة بالكامل لمعايير إيك، إن، أنسي، إيي و أول الأكثر شيوعا.

و أكسوس 8 يمكن إما أن تعمل من قبل اللوحة الأمامية مع واجهة الرسم اللون كبيرة أو عن بعد من جهاز الكمبيوتر. سهلة الاستخدام القائمة جنبا إلى جنب مع توافر إجراءات اختبار محددة مسبقا لمعايير مختلفة يجعل اختبار سهلة وموثوق بها، حتى بالنسبة للمستخدمين أقل تواترا. العديد من الوظائف الإضافية مثل وظيفة بدء / إيقاف الخارجية يسمح سهولة التكامل من نظام الاختبار أيضا في بيئات اختبار العملاء محددة.

جميع المعلمات اختبار يمكن أن تختلف في مجموعة واسعة واسعة فوق متطلبات المعايير. جنبا إلى جنب مع القدرة على تغيير المعلمات اختبار أثناء الاختبار، أكسوس 8 ليس فقط المنتج المثالي للامتثال واختبار ما قبل الامتثال، فإنه من المفيد لرصد وظيفة التصحيح أثناء مرحلة التصميم كذلك.

وهناك خيارات واسعة من شبكات اقتران / فصل فعالة من حيث التكلفة وسهلة الاستعمال لخطوط الكهرباء وكذلك لخطوط البيانات والإشارات المتناظرة وغير المتماثلة.

خيارات البرامج

برامج التحكم عن بعد

برنامج التحكم عن بعد المتاحة اختياريا ببساطة تمكن المستخدم للتحكم عن بعد أكسوس 8 باستخدام جهاز بعيد مثل جهاز كمبيوتر قياسي، قرص أو الهاتف الذكي. ويمكن إنشاء الاتصال إما بوضع كابل إيثرنت "نقطة إلى نقطة" أو عبر شبكة لاسلكية (ستكون هناك حاجة إلى نقطة وصول منفصلة).

برامج التقارير

يقوم برنامج إعداد التقارير تلقائيا بإنشاء تقرير اختبار. يمكن تعديل الرأس الرئيسي مع شعار الشركة الفردية أو أي نص آخر مطلوب. يمكن إما إدخال البيانات إما مباشرة بواسطة برنامج التحكم عن بعد أو عند حفظ البيانات على محرك أقراص أوسب. يمكن استخدام البيانات من القائمة وضع تسلسل مباشرة ويتم إنشاء التقرير. وستقدم معلومات تفصيلية مع أداة برمجيات التقارير نفسها. برنامج إعداد التقارير متوافق مع كل من ويندوز 7 و ويندوز 8 (32- و 64 بت).

جهاز التسلسل

الاختبارات الفردية المخزنة على الكمبيوتر أو في أكسوس 8 نفسها يمكن دمجها لتشكيل تسلسل اختبار معقدة ومؤتمتة بالكامل. هذه الميزة تمكن من ارتفاع، إفت / انفجار، والجهد الانخفاضات اختبارات ليتم ربطها وتشغيلها في تسلسل مستمر. إن معايير إيك والمعايير العامة المثبتة مسبقا تجعل البرمجة أسهل من أي وقت مضى.

أكسوس 8 البيانات التقنية

البيانات العامة

السيطرة على السلطة	85V - 264V 50 / 60HZ	الأبعاد (WXHXD)	22 "/ 6U 45 × 27 × 50 سم
تخزين اختبار المستخدم	غير محدود	وزن	30KG
واجهة البعيد	إيثرنت، RJ45	يو اس بي	ل أوسب ذاكرة عصا
عرض	7 "/ 800 × 480/24 بت مع شاشة تعمل باللمس	AUX. جهة تعامل	D-سوب 37 دبوس ل كدن الخارجي، محول خارجي، وغيرها
الإدخال الخارجي الزناد	5V تل	إدخال الإدخال	بنك، 10V - 264V أس
إخراج الزناد	5V تل	بدء / إيقاف الإدخال الخارجي	5V تل، يبدأ / يتوقف تسلسل اختبار محدد مسبقا
يوت فشل الإدخال	5V تل	خرج تشابهي	0 - 10V، للاستخدام مع الخيارات الخارجية
تحذير مصباح الإخراج	2 × 24 فولت / 1 a دس	سلامة الدائرة	توقف الاختبار عند إلغاء القفل

إيك / إن 61000-4-4 الإصدار 3 إفت / رشقات نارية

الناتج الجهد	0.2 - 5.0kV ± 10٪ في الناتج المحوري	سبايك التردد	1Hz - 1MHz
قطبية	إيجابي / سلبي / بديل	انفجار المدة	10μs - 1s
مقاومة الإخراج	50Ω	فترة الانفجار	1ms - 10s
وقت الشروق	5ns ± 30٪	وقت الاختبار	1s - 1000 دقيقة
مدة الاندفاع	50ns ± 30٪ عند 50Ω 50ns -15 100ns في 1000Ω	اثار	تلقائي، يدوي، إدخال الزناد الخارجية
وضع الاندفاع	عادي، مستمر، حقيقي، عشوائي	المتكاملة مرحلة واحدة اقتران / فك الشبكة	264V أس / 16A 220V دس / 10A

إيك / إن 61000-4-5 الطبعة 3 موجة موجة عرام

الناتج الجهد	0.2 - 7.0kV ± 10٪	التيار الخارج	0.1 - 3.5kA ± 10٪
الجهد ترتفع الوقت	1.2μs ± 30٪	الوقت الحالي صعود	8μs ± 20٪
الجهد المدة	50μs ± 20٪	المدة الحالية	20μs ± 20٪
قطبية	إيجابي / سلبي / بديل	المتكاملة مرحلة واحدة اقتران / فك الشبكة	264V أس / 16A 220V دس / 10A
مقاومة الإخراج	2Ω / 12Ω	الدافع الزناد	2S التلقائي - 100 دقيقة كتيب الإدخال الخارجي الزناد
المرحلة مزامنة	0 - 359 ° مع 1 ° خطوات أو وضع غير متزامن	عداد الضبط المسبق	1 - 1000 / لانهائية
عداد	100000	الذروة الحالية مراقب	بنك الإخراج: 1kA / V العرض: 3 أرقام
مراقبة الجهد الذروة	بنك الإخراج: 1000: 1 العرض: 3 أرقام

إيك / إن 61000-4-5 موجة الاتصالات / إيتو K.20 و K.21 و K.44 و K.45 (وحدة تو 8 الخارجية المطلوبة)

الناتج الجهد	0.2 - 7.0kV ± 10٪	معاوقة المصدر / اقتران	15Ω × 1 40 × × 4 40Ω مانع غاز × 4
وقت الجبهة أوكف	10μs ± 30٪	وقت الجبهة شك	5μs ± 20٪
تسوس الوقت أوكف	700μs ± 20٪	تسوس الوقت شك	320μs ± 20٪
قطبية	إيجابي / سلبي / بديل	وزن	10KG
المخرجات	4mm الموز المقبس	البعد	19 "/ 4U 45 × 18 × 49 سم

إيك / إن 61000-4-11 الطبعة 2 و إيك / إن 61000-4-29 الانخفاضات والقطاعات

* ماكس الجهد	264V أس 220V دس	وقت المقاطعة	0.5 - 800 الفترة 100μs - 1000 دقيقة
*الحد الأقصى الحالي	10A دس 16A أس المستمر 20A ل 5s 23A لمدة 3S 40A لمدة 3S > 500A إنروش الحالية	الوقت الفاصل	1 - 800 فترات متزامنة 100μs - 1000 دقيقة غير متزامن
اثار	تلقائي كتيب الإدخال الخارجي الزناد	وقت الاختبار	1s - 1000 دقيقة غير محدود
مستوى المقاطعة تراجع مستوى	0٪ 0 - 99٪ مع مصدر الجهد الخارجي	المرحلة مزامنة	0 - 359 ° 16/40/50 / 60Hz وضع غير متزامن
رمز الجهد مراقب	بنك الإخراج: 100: 1 العرض: 4 أرقام	رصد الحالي رمز	بنك خرج: 10A / V العرض: 4 أرقام

* أس السلطة ل أكسوس فقط. لا تستخدم دس من خلال ديب 116 وحدة.

إيك / إن 61000-4-12 الطبعة 3 و أنسي / إيي C62.41 حلقة الموجة

ماكس الجهد	0.2 - 7.0kV ± 10٪	معدل التكرار	ما يصل إلى 30 نبضة / دقيقة
تكرر	إلى 100kHz	قطبية	إيجابي / سلبي / بديل
صعود الوقت أوك	0.5μs	العائمة الانتاج	ماكس. 460V / أس
صعود الوقت سك	1μs	مرحلة مزامنة الدقة	± 1 °
معاوقة	12Ω، 30Ω	معدل التخميد	0.4 <الذروة> 0.4 <الذروة> 0.4 <الذروة>
مراقبة الجهد الذروة	بنك الإخراج: 1000: 1 العرض: 3 أرقام	الذروة الحالية مراقب	بنك خرج: 1kA / V العرض: 3 أرقام
