صمام فراشة مع المحرك لمزيد من العمليات الإنتاجية

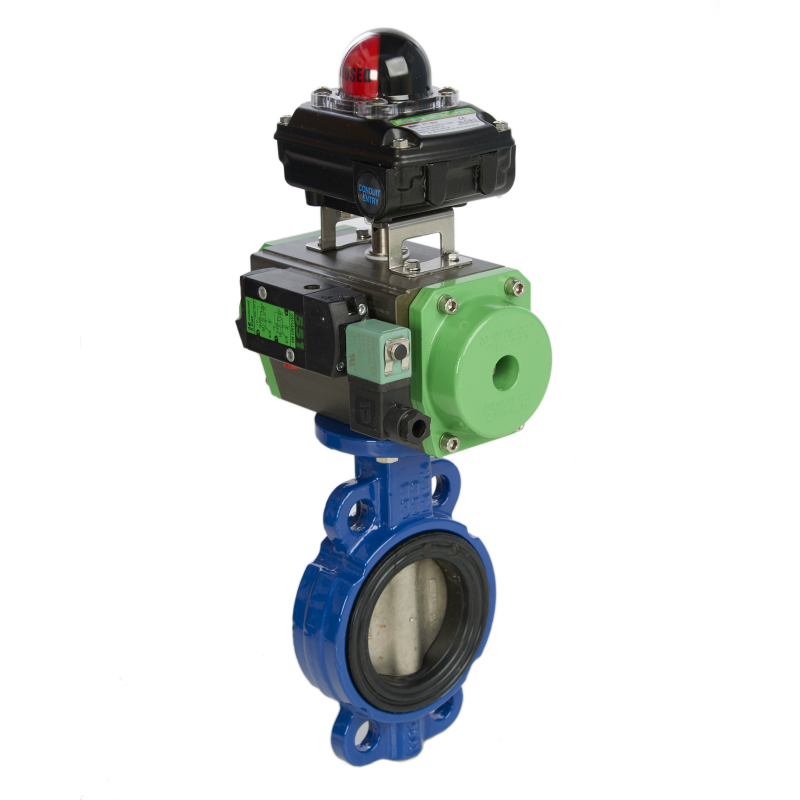

صمام فراشة مع المحرك [butterfly valve with actuator]

يعتبر صمام الفراشة مع المحرك أداة فعالة لأتمتة أي عملية صناعية. مجموعة واسعة من الخيارات والمواد والتكوينات تمكن من التحكم في صمام الفراشة عن طريق زر ومراقبة حية. المحركان الشائعان هما المحركات الهوائية والكهربائية. تُعرف المحركات المشغلة على صمامات الفراشة بـ "المحركات الدورانية".

اتصال Omega Valves طلب عرض أسعار طلب وثائق

بعد أن يتم تجميع صمام الفراشة مع المشغل (إما مع المشغل الهوائي أو الكهربائي) ، يتم تزويد الهواء أو الكهرباء للمشغل. يدور الصمام إلى 90 درجة أو لمدة ربع دورة لفتح أو إغلاق الصمام. التطبيقات الأخرى المحددة ممكنة عن طريق فتح الصمام عند نقاط ثابتة من 10⁰ ، 20⁰ ، 40⁰ و 45⁰.

ﻳﺤﻴﺪ ﺻﻤﺎم اﻟﻔﺮاش ﻣﻊ اﻟﻤﺸﻐﻞ اﻟﺤﺎﺟﺔ ﻟﺒﻘﺎء ﻣﺸﻐﻞ ﺑﺎﻟﻘﺮب ﻣﻦ اﻟﺼﻤﺎم وﺗﺸﻐﻴﻞ اﻟﺼﻤﺎم ﻳﺪوﻳًﺎ. يمكن للمشغل الآن التحكم في حركة الصمام عن بعد ، من غرفة التحكم.

الملحقات التالية تعزز استخدام صمام الفراشة مع المحركات

يقوم صندوق التبديل بإعلام المشغل عندما يكون الصمام مفتوحًا أو مغلقًا.
يتحكم جهاز التحكم الكهروضوئي في الصمام باستخدام إشارة 4-20mA.
يتحكم صمام الملف اللولبي Namur في تزويد الهواء بإشارة كهربائية.
تعمل وظيفة العودة الربيعية (في المحركات الكهربائية والهوائية) أو ميزة البطارية الاحتياطية (في المحركات الكهربائية) ، على ضمان التشغيل الآمن للفشل.
تساعد العلبة على تلبية متطلبات ATEX
صمام العادم السريع
منظم فلتر الهواء
لوحة خنق
ثقب الابرة

العوامل الرئيسية التي يجب مراعاتها عند اختيار صمام فراشة مع المحرك

المادة
أداة الهواء المتاحة
ضغط خط الصمام
درجة الحرارة
كم مرة سيتم تشغيل الصمام
عزم الصمام
بيئة
مستويات الرطوبة

صمامات الفراشة مناسبة للتطبيقات التالية

معظم أنواع صمامات الفراشة مناسبة للتحكم في تدفق الهواء والمساحيق والسوائل.
تتوافر صمامات فراشة خاصة مبطنة الفلور إيثيلين (PTFE) للتطبيقات التي تشمل الأحماض والمواد الكيميائية العدوانية.
تتوفر مقاعد معدنية Inconel أو RPTFE مع جسم مصنوع من الكربون أو الفولاذ المقاوم للصدأ عند الطلب للتطبيق في درجات الحرارة والضغط الشديد.

يستخدم صمام الفراشة مع المحرك في المواقع التالية

منازل
مكاتب
المستشفيات
مصانع التصنيع
مصافي النفط وحفارات النفط
محطات توليد الطاقة
مصانع معالجة المياه
أعمال الغاز
مناطق ATEX
المواقع الخارجية

ISO Mount هو دليل قياسي عالمي يعمل على تبسيط عملية تجميع صمام الفراشة مع المشغل بدقة.

تتوافق صمامات الفراشة مع المعايير والاعتمادات التالية

ATEX
BS OHSAS 18001
DGRL
DIN EN ISO 14001
DIN EN ISO 9001
DVGW
EAC
آمنة النار
GOST (الصادرة)
SIL
تى لوفت
API 609 و API 598

يتوافق المحرك الهوائي مع المعايير والأنظمة التالية

إدارة نظام الجودة UNI EN ISO-9001: 2008
إذن التصدير إلى الاتحاد الروسي ، بيلاروسيا ، كازاخستان TU-CRE
إعلان من ESHR الامتثال توجيهات الآلات 2006/42 / CE
مستوى سلامة السلامة SIL-3 IEC EN 61508/61511
إعلان رمز الحماية IP67 EN 60529 / A1: 1999
إعلان مطابقة للاستخدام في البيئات المتفجرة (الألومنيوم) ATEX 2014/34 / UE
إعلان مطابقة للاستخدام في البيئات المتفجرة (الفولاذ المقاوم للصدأ) ATEX 2014/34 / UE
إعلان تصميم المطابقة وتصنيعها واختبارها EN 15714-3: 2009

يتوافق المحرك الكهربائي مع المعايير واللوائح التالية

SO 9001 ، ISO 14001 ، OHSAS 18001
ATEX، NEMA، IEEE، RCC-E، SIL
ABS، CSA، BUREAU VERITAS، GERMANISCHER LLOYDS، GOST، INERIS، TÜV

أنواع صمام فراشة مع المحرك

هناك ستة أنواع من صمام فراشة

صمام فراشة البسكويت
صمام فراشة مسحوبة
مزدوجة فراشة شفة صمام
صمام فراشة متحدة المركز
مزدوج صمام فراشة أوفست
صمام الفراغ الثلاثي الأوفست

تتوفر صمامات الفراشة في المواد التالية

الحديد الزهر
الكربون الصلب
الفولاذ المقاوم للصدأ

مقعد لصمامات الفراشة متوفرة في المواد والأحجام التالية

EPDM - المقعد متوفر من 2 بوصة إلى 24 بوصة.
NBR و VITON و PTFE - المقعد متوفر من 2 بوصة إلى 12 بوصة.
مقاعد معدنية أو RPTFE (لصمامات الفراغ المزدوجة وثلاثية الأوفست) - حجم يتراوح من 2 بوصة إلى 24 بوصة.

أحجام أكبر متاحة عند الطلب.

المشغل الميكانيكي
