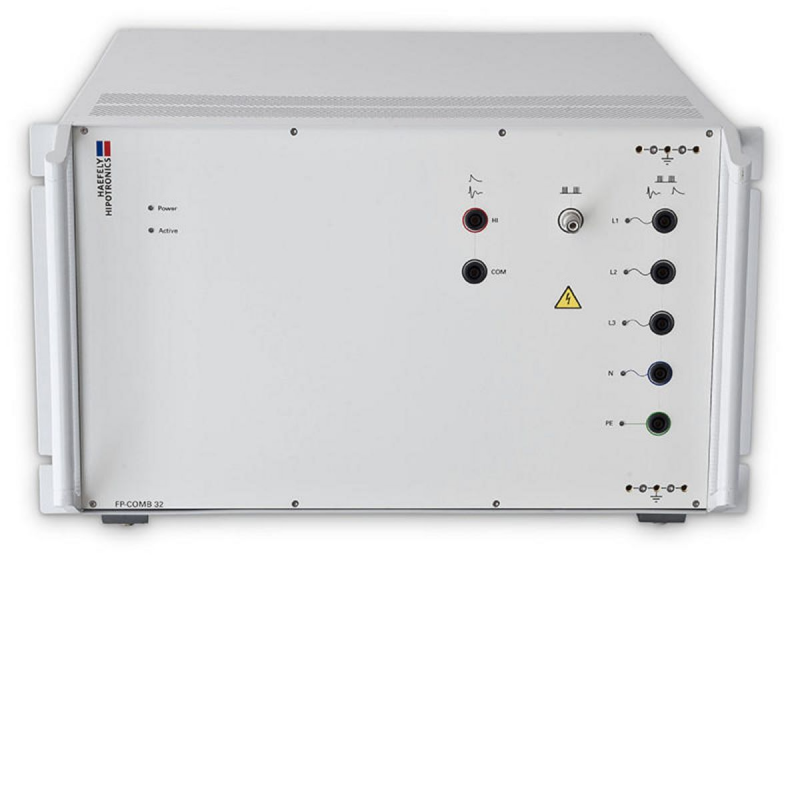

FP-COMB 32
FP-COMB 32 [2490430]
FP-COMB 32 koblings- / afkoblingsnetværket til brug sammen med Surge Combination Wave, Ring Wave og EFT / Bursts test. Fuldt i overensstemmelse med standardkravene i IEC / EN 61000-4-4, IEC / EN 61000-4-5, og IEC / EN 61000-4-12
FP-COMB 32 koblings- / afkoblingsnetværket - for
Surge Combination Wave, Ring Wave og EFT / Burst -
er fuldt ud i overensstemmelse med standardkravene for
IEC / EN 61000-4-4, IEC / EN 61000-4-5 og IEC / EN
61000-4-12.
FP-COMB 32 styres af AXOS 5 / AXOS 8
ekspanderbare immunitets test system (er). CDN
Ændrer automatisk koblingsvejene, fase
vinkler og kildeimpedans baseret på test
parametre indstillet af brugeren via AXOS-controlleren -
afhængigt af standard- og koblingsfunktionen.
FP-COMB 32 blev designet til at reducere rester
spændingsniveauer på EUT-hovednet input ved at integrere
korrekt afkobling induktorer for hver type CDN
ansøgning for at opfylde kravene (med
hensyn til spændingsfald ved nominel strøm). Undtagen
dækker EN / IEC 61000-4-5 standard, FPCOMB
32 dækker også test for at møde bølge
krav beskrevet i ANSI / IEEE C62.41.
Funktioner
- Surge Combination Wave, 1,2 / 50μs - 8 / 20μs
- Ring Wave, 100 kHz
- Elektrisk Hurtig Transient (EFT) / Bursts
- 7kV impulsspænding til Surge Combination Wave og Ring Wave
- 5kV impulsspænding for EFT / Bursts
- Linjespænding 480V AC / DC fase til fase
- 32A EUT strøm pr. Fase
- Fasevinkelsynkronisering for hver sti
Fordele
- Kombineret CDN til Surge Combination Wave, Ring Wave og EFT / Bursts
- LED'er angiver aktiv tilstand og koblingsvej
- Automatisk valg af Overspændingsimpedans
- Fuldt fjernstyret af AXOS-serien generatorer
Tekniske specifikationer
Kobling
| CDN-indgange | Banan Socket Front Panel | 5 stik |
| CDN udgange | Banan Socket Front Panel | 5 stik |
| Kurver | EFT / Burst Surge Combination Wave Ring Wave | IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-12 |
| Maksimal EFT-indgangsspænding | 5 kV | |
| Maksimal overspændingsindgangsspænding | 7kV | |
| Maksimal ringbølgeindgangsspænding | 7kV | |
| Koblingsruteudvælgelse | Automatisk | IEC ANSI |
| Synkronisering | 10V - 480V indgangsspænding, 0-359 °, trin 1 ° | Synkroniser på koblingsvej, output BNC bagpanel |
afkobling
| Spændings AC | Op til 480V AC 16,7Hz, 50Hz, 60Hz |
| Spænding DC | Op til 480V DC |
| Nominel strøm | 32A |
| EFT Input Voltage Range | 0,2kV - 5kV |
| Surge Combination Wave Input Voltage Range | 0,2kV - 7kv |
| Ring Wave Input Voltage Range | 0,2kV - 7kV |
| Koblingsruteudvælgelse | Automatisk |
| Synkronisering | 10V til 480V indgangsspænding, 0-359 °, trin 1 ° |
