ONYX-serien (elektrostatisk udladning simulator pistol)
ONYX 16/30 [2499980/82]

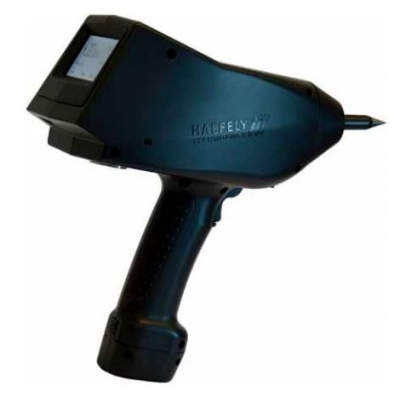

ONYX-serien -Elektrostatisk udladningssimulatorpistol er en state-of-the-art elektrostatisk udladningssimulator til rådighed i 16kV eller 30kV-versioner. Det er den mest ergonomiske 30kV ESD-pistol uden en ekstra basestyring, der kan være batteri eller hoveddrev. Den nemme at bruge berøringsskærm, ergonomisk design, modulære RC-enheder, flersprogede interface, fjernbetjeningssoftware, indbygget LED-lys og temperatur og fugtighedsdisplay muliggør problemfri brug af ONYX på alle typer teststeder.
ONYX Series - Elektrostatisk udladning simulator pistol
TEKNISK SPECIFIKATION
Udluftningsspænding | 1-16kV eller 1-30kV | Spændingsopløsning | 100V trin |
Cont. Udladningsspænding | 1-16kV eller 1-30kV | Udladningspolaritet | Positiv og negativ |
Afladning Gentagelse | Enkelt / 0,1 / 0,2 / 0,5 / 1/2/5/10 / 20Hz | Driftstilstande | Single og Continuous |
Udladningstæller | 1-9999 | Batteri liv | > 16 timer |
Standard R / C netværk | 150pF / 330Ω | Strømforbrug | 17VA |
Dimensioner (B x H x D) | 290 x 270 x 110 mm | Vægt | 1,7 kg |
Smart nøglefunktion
ONYX-serien - ESD Simulator Gun har en integreret smart nøgle integreret i udløserknappen. Flere funktioner kan defineres af brugeren, herunder: polaritetskobling, LED-lys, tæller reset, spændingstegning op / ned og andre.
Selv test
ONYX'en har en selvtest, der verificerer, at alle hovedkomponenterne i enheden fungerer korrekt. Dette sikrer, at der udføres nøjagtige og pålidelige tests hver gang pistolen bruges.
FORDELE
Fleksibilitet - giver brugerne mulighed for at opfylde mange forskellige testspecifikationer med maksimal omkostningseffektivitet.
Hurtig og enkel - one touch operation og enkel på skærmens menustruktur.
Mobilitet - den mest ergonomiske 30kV ESD pistol på markedet uden en ekstern basestyring.
Pålidelig og økonomisk - En schweizisk producerede produkt, pålidelighed, service og support i en budgetvenlig pakke.
Funktioner
Brugerdefineret 'smart key' funktion
Touch screen interface
Ergonomisk design
Ingen baseenhed
Predefinerede tests i henhold til Standard
Definer, gem og last test
Bruger udskiftelige RC-netværk
Automatisk polaritetskobling
Fjernbetjening
Batteri eller strømforsyning
Applikationer
IEC / EN 61000-4-2 Udgave 2 (2009)
IEC / EN 61326
IEC / EN 61000-6-1 & -6-2
IEC 61340-3-1
ISO 10605
GMW 3097
Ford AB / AC
ANSI C63.16
PSA B21 7110
ISO 14304
ITU-T K.20
MIL-STD-331 / -464 / -750 / -883 / -1512 / -1514 / -1541 / -1542
RTCA / DO-160
JEDEC 22-A114
GR-78-CORE
GR-1089-CORE
og andre
