Butterflyventil med aktuator til mere produktive operationer

sommerfuglventil med aktuator [butterfly valve with actuator]

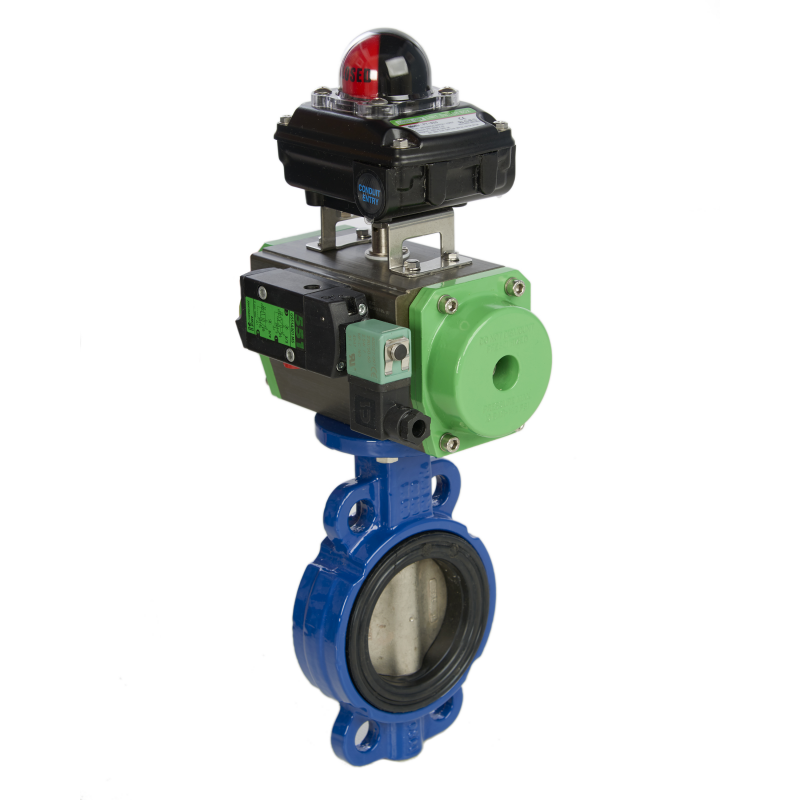

sommerfuglventil med aktuator og omskifterboks

Butterflyventilen med aktuator er et effektivt værktøj til automatisering af enhver industriel proces. Den brede vifte af muligheder, materialer og konfigurationer gør det muligt at regulere sommerfugleventilen med en knap og overvåge live. De to fælles ventil aktuatorer er pneumatiske og elektriske aktuatorer. Aktuatorer monteret på butterflyventiler kaldes 'roterende aktuatorer'.

Kontakt Omega Valves Anmod om et tilbud Anmod om dokumentation

Efter at butterflyventilen med aktuatoren er monteret (med enten den pneumatiske eller den elektriske aktuator), leveres luft eller elektricitet til aktuatoren. Ventilen roterer til 90 ° eller i kvart omdrejning for at åbne eller lukke ventilen. Andre specifikke anvendelser er mulige ved at åbne ventilen ved faste punkter på 10 °, 20 °, 40 ° og 45 °.

Butterflyventilen med aktuator eliminerer behovet for en operatør at forblive nær ventilen og betjene ventilen manuelt. Operatøren kan nu styre ventilens bevægelse eksternt, fra kontrolrummet.

Følgende tilbehør forbedrer brugen af sommerfuglventilen med aktuatorer

Omskifterboksen informerer operatøren, når ventilen er åben eller lukket.
Den elektro-pneumatiske positioner styrer ventilen ved hjælp af et 4-20mA signal.
Namur magnetventilen styrer lufttilførslen med et elektrisk signal.
Fjederretfunktionen (i elektriske og pneumatiske aktuatorer) eller batteriets backupfunktion (i elektriske aktuatorer) sikrer en fejlfrit drift.
Kabinettet hjælper med at opfylde ATEX-kravene
Hurtig udstødningsventil
Luftfilter regulator
Gashandplade
Nålventil

Hovedfaktorer at overveje, når du vælger en sommerfuglventil med aktuator

Stoffet
Tilgængelig instrumentluft
Ventilledningstrykket
Temperatur
Hvor ofte bliver ventilen betjent
Ventilmoment
Miljø
Fugt niveauer

Butterflyventiler er egnede til følgende applikationer

De fleste butterflyventiltyper er egnede til styring af luft, pulver og væsker.
Særlige polytetrafluoroethylen (PTFE) foret butterflyventiler er tilgængelige til applikationer, der involverer syrer og aggressive kemikalier.
Metal Inconel eller RPTFE sæder med karbon eller rustfrit stål, fås på forespørgsel til anvendelse i ekstreme temperaturer og tryk.

Butterflyventilen med aktuator anvendes på følgende steder

huse
Kontorer
Hospitaler
Fabrikationsfabrikker
Olieraffinaderier og olie rigge
Elværk
Vandbehandling fabrikker
Gasarbejder
ATEX-områder
Offshore placeringer

ISO Mount er en international standard guide, der forenkler processen med at montere sommerfuglventilen med aktuatoren præcist.

Butterflyventilerne overholder følgende standarder og akkreditering

ATEX
BS OHSAS 18001
DGRL
DIN EN ISO 14001
DIN EN ISO 9001
DVGW
ØK
Brandsikker
GOST (udgående)
SIL
TA Luft
API 609 og API 598

Den pneumatiske aktuator overholder følgende standarder og forskrifter

Kvalitetssystemstyring UNI EN ISO-9001: 2008
Bemyndigelse til at eksportere Den Russiske Føderation, Belarus, Kasakhstan TU-CRE
Erklæring om ESHR Compliance Machinery Directive 2006/42 / CE
SIL-3 Sikkerhedsintegritetsniveau IEC EN 61508/61511
IP67 Beskyttelseskode Erklæring EN 60529 / A1: 1999
Overensstemmelseserklæring for anvendelse i eksplosive miljøer (aluminium) ATEX 2014/34 / UE
Konformitetserklæring til brug i eksplosive miljøer (rustfrit stål) ATEX 2014/34 / UE
Konformitetserklæring Design, Fremstilling og Prøvning EN 15714-3: 2009

Den elektriske aktuator overholder følgende standarder og forskrifter

SO 9001, ISO 14001, OHSAS 18001
ATEX, NEMA, IEEE, RCC-E, SIL
ABS, CSA, BUREAU VERITAS, GERMANISCHER LLOYDS, GOST, INERIS, TÜV

Typer af sommerfuglventil med aktuator

Der er seks typer butterfly ventil

Wafer Butterfly Valve
Lugged Butterfly Valve
Dobbelt Flanged Butterfly Valve
Koncentrisk Butterflyventil
Dobbeltforskydning Butterflyventil
Triple Offset Butterfly Valve

Butterflyventilerne fås i følgende materialer

Støbejern
Kulstofstål
Rustfrit stål

Sædet til sommerfugleventilerne fås i følgende materiale og størrelser

EPDM - Sædet er tilgængeligt fra 2 tommer til 24 tommer.
NBR, VITON og PTFE - Sædet er tilgængeligt fra 2 tommer til 12 tommer.
Metal- eller RPTFE-sæder (til dobbeltforskydning og tredobbelte offset-butterflyventiler) - Størrelsen spænder fra 2 tommer til 24 tommer.

Større størrelser er tilgængelige på forespørgsel.

Aktuator
