FP-COMB 32
FP-COMB 32 [2490430]

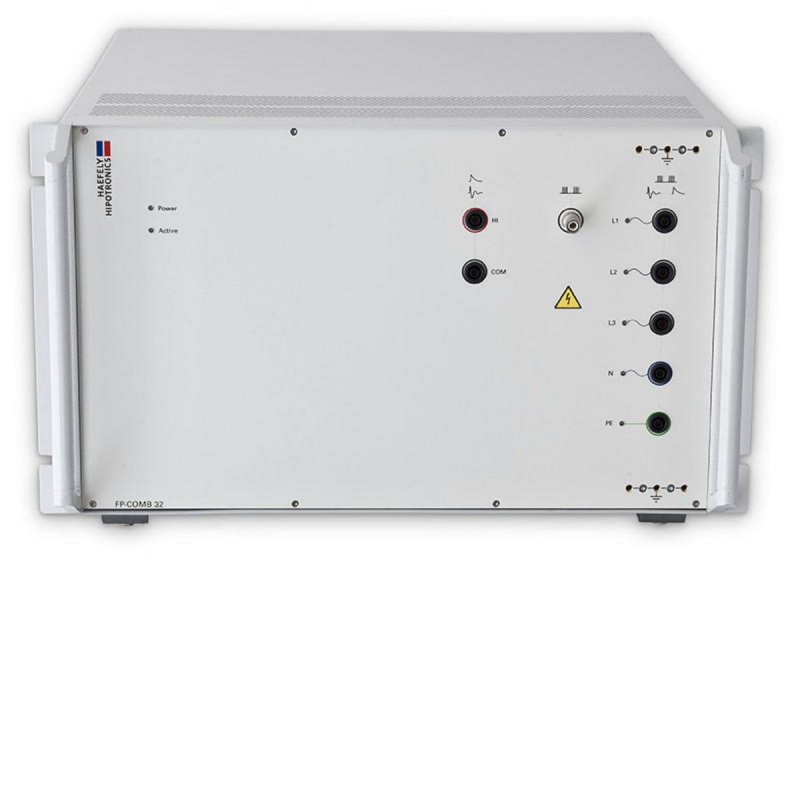

Das FP-COMB 32-Kopplungs- / Entkopplungsnetzwerk zur Verwendung mit den Surge Combination Wave-, Ring Wave- und EFT / Burst-Tests. Entspricht vollständig den Standardanforderungen von IEC / EN 61000-4-4, IEC / EN 61000-4-5 und IEC / EN 61000-4-12
Das FP-COMB 32 Kopplungs- / Entkopplungsnetzwerk - für
Überspannungs-Kombination Wave, Ring Wave und EFT / Burst -
entspricht vollständig den Standardanforderungen von
IEC / EN 61000-4-4, IEC / EN 61000-4-5 und IEC / EN
61000-4-12.
Der FP-COMB 32 wird vom AXOS 5 / AXOS 8 gesteuert
erweiterbare Immunitätstestsystem (e). Das CDN
ändert automatisch die Kopplungspfade Phase
Winkel und Quellenimpedanz basierend auf dem Test
Parameter, die vom Benutzer über den AXOS Controller eingestellt werden -
abhängig vom Standard- und Kopplungsmodus.
Der FP-COMB 32 wurde entwickelt, um Rückstände zu reduzieren
Spannungspegel am EUT - Netzeingang durch Integration der
geeignete Entkopplungsinduktoren für jede Art von CDN
Anwendung, um die Anforderungen zu erfüllen (mit
bezüglich Spannungsabfall bei Nennstrom). Außer, abgesondert, ausgenommen
die EN / IEC 61000-4-5-Norm, die FPCOMB
32 deckt auch Tests ab, um Überspannungen zu begegnen
Anforderungen, die in ANSI / IEEE C62.41 beschrieben sind.
Eigenschaften
- Stoßwellenkombination, 1,2 / 50μs - 8 / 20μs
- Ringwelle, 100 kHz
- Elektrische schnelle transiente (EFT) / Bursts
- 7kV Stoßspannung für Überspannungskombinationswelle und Ringwelle
- 5 kV Stoßspannung für EFT / Bursts
- Netzspannung 480V AC / DC Phase zu Phase
- 32A EUT Strom pro Phase
- Phasenwinkelsynchronisation für jeden Pfad
Leistungen
- Kombiniertes CDN für Überspannungskombinationswellen, Ringwellen und EFT / Bursts
- LEDs zeigen den aktiven Modus und den Kopplungspfad an
- Automatische Auswahl der Stoßimpedanz
- Ferngesteuert durch die Generatoren der AXOS-Serie
Technische Spezifikationen
Kupplung
| CDN-Eingänge | Bananenbuchse Frontplatte | 5 Anschlüsse |
| CDN-Ausgaben | Bananenbuchse Frontplatte | 5 Anschlüsse |
| Wellenformen | EFT / Burst Überspannungskombinations-Welle Ringwelle | IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-12 |
| Maximale EFT-Eingangsspannung | 5 kV | |
| Maximale Überspannungs-Eingangsspannung | 7kV | |
| Maximale Eingangsspannung der Ringwelle | 7kV | |
| Auswahl des Kopplungsweges | Automatisch | IEC ANSI |
| Synchronisation | 10V - 480V Eingangsspannung, 0-359 °, Schritt 1 ° | Sync auf Koppelweg, Ausgang BNC-Rückseite |
Entkopplung
| Spannung AC | Bis zu 480 V Wechselstrom 16,7 Hz, 50 Hz, 60 Hz |
| Spannung DC | Bis zu 480 V Gleichstrom |
| Nennstrom | 32A |
| EFT-Eingangsspannungsbereich | 0,2 kV - 5 kV |
| Überspannungskombinationswellen-Eingangsspannungsbereich | 0,2 kV - 7 kV |
| Ringwellen-Eingangsspannungsbereich | 0,2 kV - 7 kV |
| Auswahl des Kopplungsweges | Automatisch |
| Synchronisation | Eingangsspannung 10V bis 480V, 0-359 °, Schritt 1 ° |
