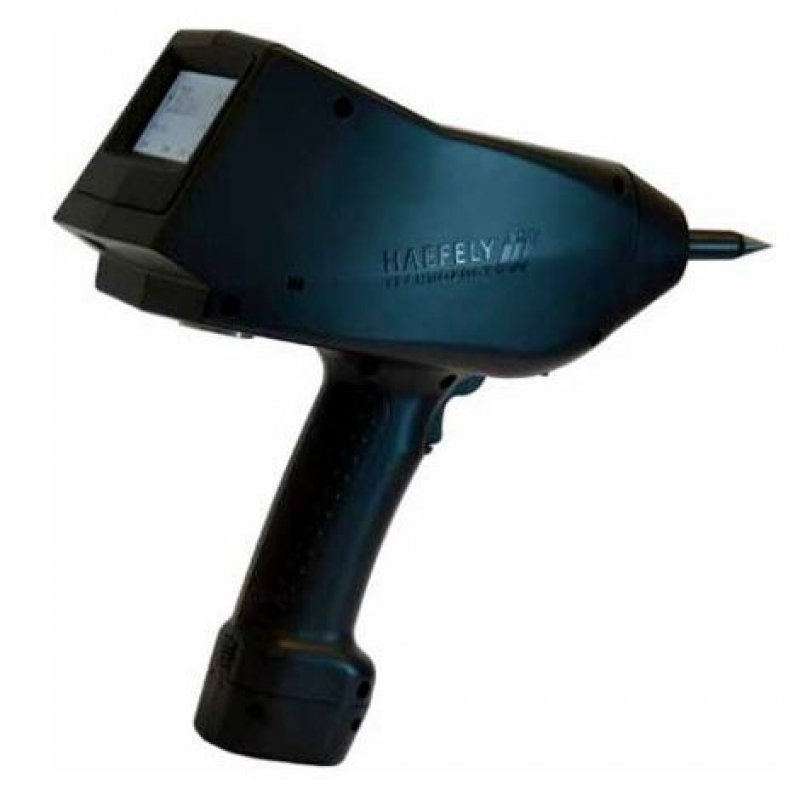

ONYX-Serie (Simulator-Pistole für elektrostatische Entladung)
ONYX 16/30 [2499980/82]
Die ONYX-Serie -Elektrostatische Entladungssimulatorpistole ist ein hochmoderner elektrostatischer Entladungssimulator, der in 16kV- oder 30kV-Versionen erhältlich ist. Es ist die ergonomischste 30 kV ESD-Pistole ohne zusätzliche Basissteuereinheit, die batteriebetrieben oder netzbetrieben werden kann. Der benutzerfreundliche Touchscreen, das ergonomische Design, die modularen RC-Einheiten, die mehrsprachige Benutzeroberfläche, die Fernbedienungssoftware, das integrierte LED-Licht und die Temperatur- und Luftfeuchtigkeitsanzeige ermöglichen eine problemlose Nutzung des ONYX in allen Arten von Teststandorten.
ONYX-Serie - Simulator-Pistole für elektrostatische Entladung
TECHNISCHE SPEZIFIKATION
Luftentladungsspannung | 1-16 kV oder 1-30 kV | Spannungsauflösung | 100V Schritte |
Kont. Entladungsspannung | 1-16 kV oder 1-30 kV | Entladungspolarität | Positiv und negativ |
Entladungswiederholung | Einfach / 0,1 / 0,2 / 0,5 / 1/2/5/10 / 20Hz | Betriebsarten | Einfach und kontinuierlich |
Entladezähler | 1-9999 | Batterielebensdauer | > 16 Stunden |
Standard-R / C-Netzwerk | 150 pF / 330 Ω | Energieverbrauch | 17 VA |
Abmessungen (B x H x T) | 290 x 270 x 110 mm | Gewicht | 1,7 kg |
Smart-Key-Funktion
Die ONYX-Serie - ESD-Simulator-Pistole verfügt über einen integrierten Smart-Key, der in den Auslöser integriert ist. Mehrere Funktionen können vom Benutzer definiert werden, einschließlich: Polaritätsumschaltung, LED-Licht, Zähler-Reset, Spannung hoch / runter und andere.
Selbsttest
Der ONYX verfügt über einen Selbsttest, der überprüft, ob alle Hauptkomponenten des Geräts korrekt funktionieren. Dies gewährleistet, dass bei jeder Verwendung der Pistole genaue und zuverlässige Tests durchgeführt werden.
LEISTUNGEN
Flexibilität - ermöglicht Benutzern, viele verschiedene Testspezifikationen mit maximaler Kosteneffektivität zu erfüllen.
Schnell und einfach - One-Touch-Bedienung und einfache Menüstruktur auf dem Bildschirm.
Mobilität - die ergonomischste 30kV-ESD-Pistole auf dem Markt ohne externes Basissteuergerät.
Zuverlässig und wirtschaftlich - Ein Schweizer Produkt, Zuverlässigkeit, Service und Support in einem budgetfreundlichen Paket.
Eigenschaften
Benutzerdefinierte Smart-Key-Funktion
Touchscreen-Oberfläche
Ergonomisches Design
Keine Basiseinheit
Vordefinierte Tests nach Standard
Definieren, speichern und laden Sie Tests
Vom Benutzer austauschbare RC-Netzwerke
Automatische Polaritätsumschaltung
Fernbedienung
Batterie- oder Netzbetrieb
Anwendungen
IEC / EN 61000-4-2 Ausgabe 2 (2009)
IEC / EN 61326
IEC / EN 61000-6-1 & -6-2
IEC 61340-3-1
ISO 10605
GMW 3097
Ford AB / Wechselstrom
ANSI C63.16
PSA B21 7110
ISO 14304
ITU-T K.20
MIL-STD-331 / -464 / -750 / -883 / -1512 / -1514 / -1541 / -1542
RTCA / DO-160
JEDEC 22-A114
GR-78-KERN
GR-1089-KERN
und andere
