Absperrklappe mit Stellantrieb für produktiveres Arbeiten

Drosselklappe mit Stellantrieb [butterfly valve with actuator]

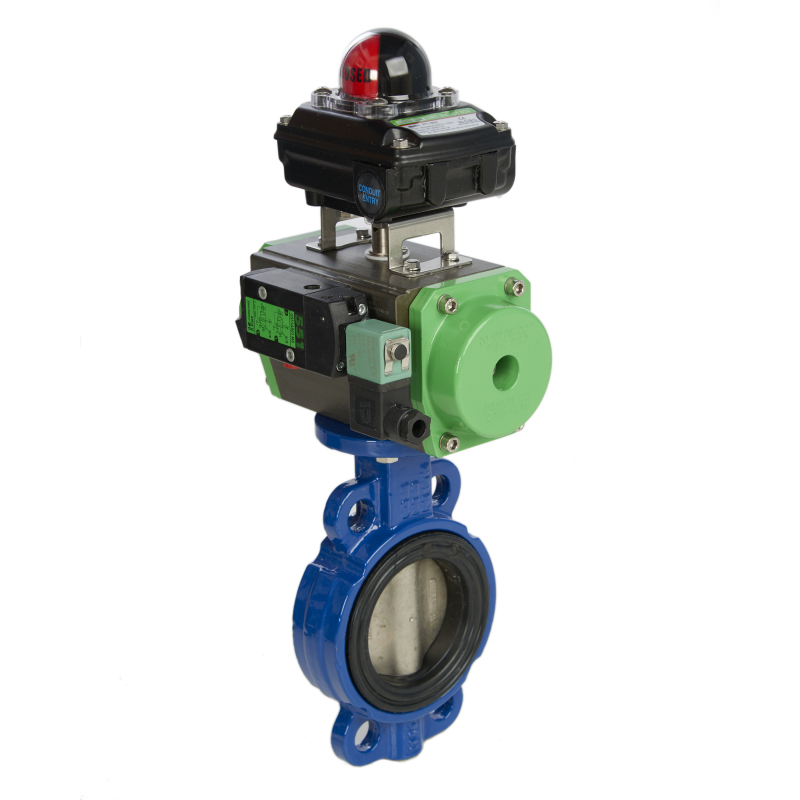

Absperrklappe mit Betätiger und Schaltkasten

Die Absperrklappe mit Stellantrieb ist ein effizientes Werkzeug zur Automatisierung industrieller Prozesse. Durch die Vielzahl an Optionen, Materialien und Konfigurationen kann die Drosselklappe per Knopfdruck gesteuert und live überwacht werden. Die zwei üblichen Ventilstellglieder sind pneumatische und elektrische Stellglieder. Aktuatoren, die an den Klappenventilen montiert sind, werden als "Drehaktuatoren" bezeichnet.

Kontakt Omega Valves Ein Angebot anfordern Ein Dokument anfordern

Nach dem Zusammenbau der Absperrklappe mit dem Stellantrieb (entweder mit dem pneumatischen oder dem elektrischen Stellantrieb) wird dem Stellantrieb Luft oder Elektrizität zugeführt. Das Ventil dreht sich um 90 ° oder eine Viertelumdrehung, um das Ventil zu öffnen oder zu schließen. Andere spezifische Anwendungen sind durch Öffnen des Ventils an festen Punkten von 10⁰, 20⁰, 40⁰ und 45⁰ möglich.

Die Drosselklappe mit Stellantrieb beseitigt die Notwendigkeit, dass sich ein Bediener in der Nähe des Ventils aufhält und das Ventil manuell betätigt. Der Bediener kann nun die Bewegung des Ventils vom Kontrollraum aus fernsteuern.

Das folgende Zubehör verbessert den Einsatz der Drosselklappe bei Antrieben

Der Schaltkasten informiert den Bediener, wenn das Ventil geöffnet oder geschlossen ist.

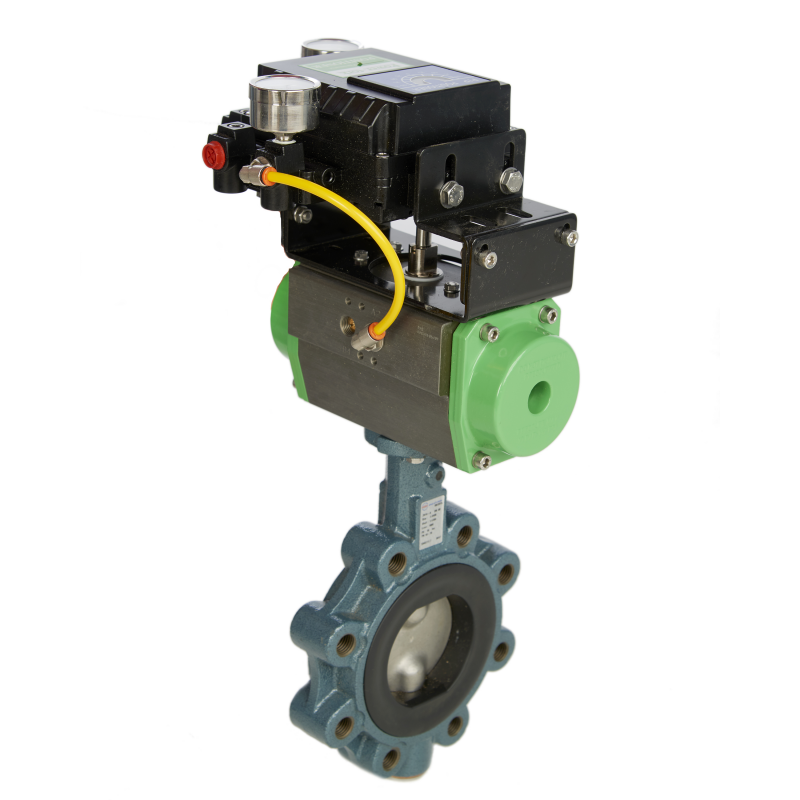

Der elektropneumatische Stellungsregler steuert das Ventil mit einem 4-20mA-Signal.
Das Namur-Magnetventil steuert die Luftzufuhr mit einem elektrischen Signal.
Die Federrücklauffunktion (bei elektrischen und pneumatischen Antrieben) oder die Batterie-Backup-Funktion (bei elektrischen Antrieben) gewährleistet einen ausfallsicheren Betrieb.
Das Gehäuse hilft, die ATEX-Anforderungen zu erfüllen
Schnelles Auslassventil
Luftfilterregler
Drosselklappe
Nadelventil

Hauptfaktoren, die bei der Auswahl einer Absperrklappe mit Stellglied zu berücksichtigen sind

Die Substanz
Verfügbare Instrumentenluft
Der Ventilleitungsdruck
Temperatur
Wie oft wird das Ventil betätigt?
Drehmoment des Ventils
Umgebung
Feuchtigkeitsgrad

Absperrklappen sind für folgende Anwendungen geeignet

Die meisten Drosselklappen sind für die Steuerung des Luft-, Pulver- und Flüssigkeitsdurchflusses geeignet.

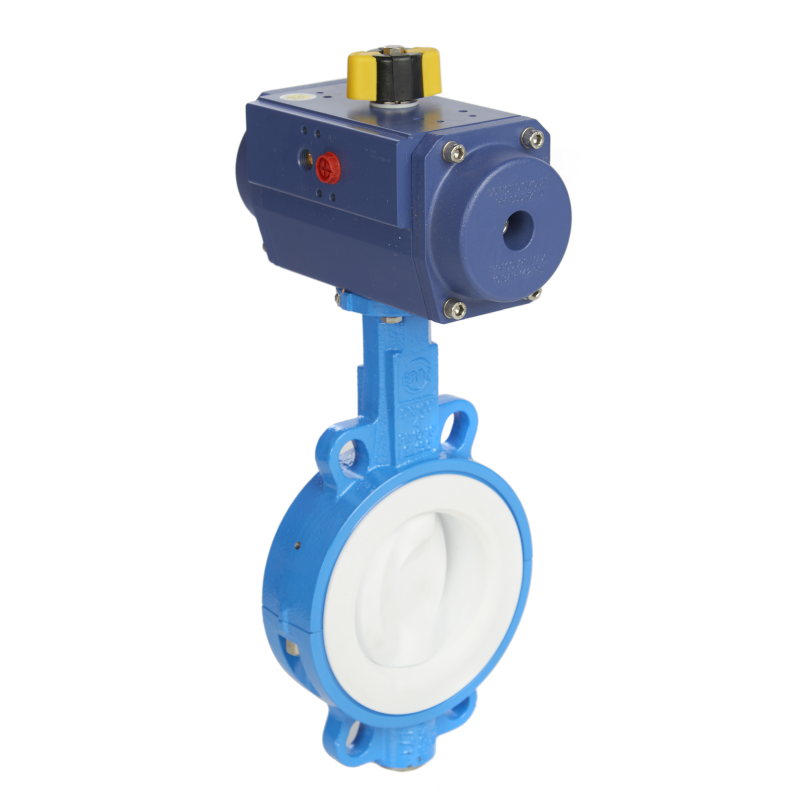

Für Säuren und aggressive Chemikalien sind spezielle, mit Polytetrafluorethylen (PTFE) ausgekleidete Absperrklappen erhältlich.
Sitze aus Metall-Inconel oder RPTFE mit einem Gehäuse aus Carbon oder Edelstahl sind auf Anfrage für den Einsatz bei extremen Temperaturen und Drücken verfügbar.

Die Drosselklappe mit Stellantrieb wird an den folgenden Stellen verwendet

Häuser
Büros
Krankenhäuser
Produktionsfabriken
Ölraffinerien und Bohrinseln
Kraftwerke
Wasseraufbereitungsfabriken
Gas arbeitet
ATEX-Bereiche
Offshore-Standorte

ISO Mount ist eine internationale Standardanleitung, die den Montageprozess der Drosselklappe mit dem Stellantrieb vereinfacht.

Die Absperrklappen erfüllen die folgenden Normen und Akkreditierungen

ATEX
BS OHSAS 18001
DGRL
DIN EN ISO 14001
DIN EN ISO 9001
DVGW
EAC
Feuersicher
GOST (abgehend)
SIL
TA Luft
API 609 und API 598

Der pneumatische Antrieb erfüllt die folgenden Normen und Vorschriften

Qualitätssystemmanagement UNI EN ISO-9001: 2008
Ausfuhrgenehmigung Russische Föderation, Weißrussland, Kasachstan TU-CRE
Erklärung der ESHR-Konformitätsrichtlinie 2006/42 / EG
SIL-3 Sicherheitsintegritätsstufe IEC EN 61508/61511
IP67-Schutzcode-Erklärung EN 60529 / A1: 1999
Konformitätserklärung für den Einsatz in explosionsgefährdeten Bereichen (Aluminium) ATEX 2014/34 / UE
Konformitätserklärung für den Einsatz in explosionsgefährdeten Bereichen (Edelstahl) ATEX 2014/34 / UE
Konformitätserklärung Entwurf, Herstellung und Prüfung EN 15714-3: 2009

Der elektrische Stellantrieb erfüllt die folgenden Normen und Vorschriften

SO 9001, ISO 14001, OHSAS 18001
ATEX, NEMA, IEEE, RCC-E, SIL
ABS, CSA, BUREAU VERITAS, GERMANISCHER LLOYDS, GOST, INERIS, TÜV

Arten von Drosselklappen mit Stellglied

Es gibt sechs Arten von Absperrklappen

Wafer Absperrklappe
Schleppklappenventil
Doppelflansch Absperrklappe
Konzentrische Absperrklappe
Doppelte Absperrklappe
Dreifach versetzte Absperrklappe

Die Absperrklappen sind in folgenden Materialien erhältlich

Gusseisen
Kohlenstoffstahl
Rostfreier Stahl

Der Sitz für die Drosselklappen ist in den folgenden Materialien und Größen erhältlich

EPDM - Der Sitz ist von 2 Zoll bis 24 Zoll erhältlich.
NBR, VITON und PTFE - Der Sitz ist von 2 Zoll bis 12 Zoll erhältlich.
Sitze aus Metall oder RPTFE (für die Absperrklappen mit doppeltem und dreifachem Versatz) - Die Größe reicht von 2 Zoll bis 24 Zoll.

Größere Größen sind auf Anfrage erhältlich.

Stellglied

Elektrischer Stellantrieb
Pneumatikantrieb
Zahnstangenantrieb
Scotch Yoke-Stellantrieb
Stellantrieb aus Edelstahl
ATEX-Stellantrieb
Stellantrieb SIL 3
PTFE-beschichteter Antrieb
Aktuator der europäischen Fertigung
EU-Stellantrieb
TU-CRE-Stellantrieb

Setzen Sie sich für technische Absperrklappen mit Stellantrieb jetzt mit uns in Verbindung. Gerne bieten wir Ihnen eine Komplettlösung zur Erfüllung Ihrer Anforderungen.
