FP-COMB 32
FP-COMB 32 [2490430]

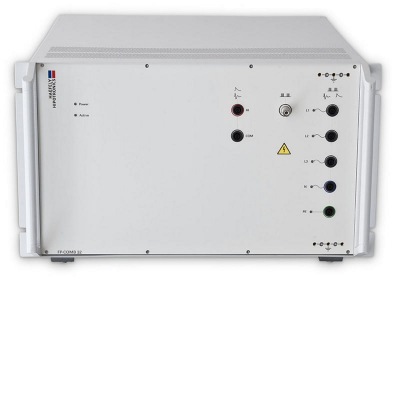

La red de acoplamiento / desacoplamiento FP-COMB 32 para su uso con la prueba de Onda combinada de sobretensión, Onda de anillo y EFT / Bursts. Totalmente compatible con los requisitos estándar de IEC / EN 61000-4-4, IEC / EN 61000-4-5 e IEC / EN 61000-4-12
La red de acoplamiento / desacoplamiento FP-COMB 32 - para
Oleada de combinación de oleada, onda de anillo y EFT / ráfaga -
es totalmente compatible con los requisitos estándar de
IEC / EN 61000-4-4, IEC / EN 61000-4-5 e IEC / EN
61000-4-12.
El FP-COMB 32 está controlado por el AXOS 5 / AXOS 8
sistema (s) de prueba de inmunidad expandible. El CDN
cambia automáticamente las rutas de acoplamiento, fase
ángulos e impedancia de la fuente basados en la prueba
parámetros establecidos por el usuario a través del controlador AXOS -
dependiendo del estándar y el modo de acoplamiento.
El FP-COMB 32 fue diseñado para reducir residuos
niveles de tensión en la entrada de red EUT integrando el
inductores de desacoplamiento adecuados para cada tipo de CDN
aplicación para cumplir los requisitos (con
respecto a la caída de voltaje a la corriente nominal). Aparte de
cubriendo el estándar EN / IEC 61000-4-5, el FPCOMB
32 también cubre pruebas para cumplir con el aumento
requisitos descritos en ANSI / IEEE C62.41.
Caracteristicas
- Onda combinada de sobretensión, 1.2 / 50μs - 8 / 20μs
- Ring Wave, 100 kHz
- Electric Fast Transient (EFT) / Bursts
- Tensión de impulso de 7 kV para onda combinada de sobretensión y onda de anillo
- Voltaje de impulso de 5 kV para EFT / explosiones
- Tensión de línea 480V CA / CC fase a fase
- Corriente EUT 32A por fase
- Sincronización de ángulo de fase para cada ruta
Beneficios
- CDN combinado para oleada de combinación de oleada, onda de anillo y EFT / ráfagas
- Los LED indican el modo activo y la ruta de acoplamiento
- Selección automática de impedancia de sobretensión
- Totalmente controlado a distancia por los generadores de la serie AXOS
Especificaciones técnicas
Acoplamiento
| Entradas CDN | Panel frontal del zócalo de banana | 5 conectores |
| Salidas CDN | Panel frontal del zócalo de banana | 5 conectores |
| Formas de onda | EFT / explosión Oleada de combinación de oleada Ring Wave | IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-12 |
| Voltaje máximo de entrada de EFT | 5 kV | |
| Voltaje máximo de entrada de sobretensión | 7kV | |
| Voltaje máximo de entrada de onda de anillo | 7kV | |
| Selección de ruta de acoplamiento | Automático | IEC ANSI |
| Sincronización | Voltaje de entrada de 10V - 480V, 0-359 °, paso 1 ° | Sincronización en la ruta de acoplamiento, salida del panel trasero BNC |
Desacoplamiento
| Voltaje AC | Hasta 480V AC 16.7Hz, 50Hz, 60Hz |
| Voltaje DC | Hasta 480V DC |
| Corriente nominal | 32A |
| Rango de voltaje de entrada EFT | 0.2kV - 5kV |
| Rango de voltaje de entrada de onda de combinación de sobretensiones | 0.2kV - 7kv |
| Rango de voltaje de entrada de onda de anillo | 0.2kV - 7kV |
| Selección de ruta de acoplamiento | Automático |
| Sincronización | Voltaje de entrada de 10V a 480V, 0-359 °, paso 1 ° |
