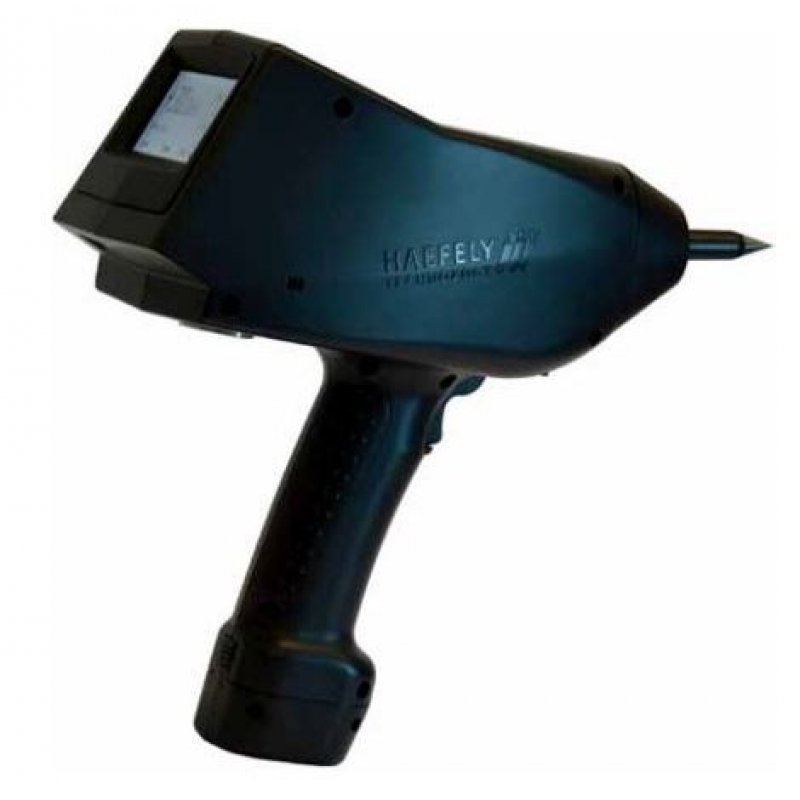

Serie ONYX (pistola de simulador de descarga electrostática)
ONYX 16/30 [2499980/82]
La serie de simuladores de descarga electrostática de la serie ONYX es un simulador de descarga electrostática de última generación disponible en versiones de 16 kV o 30 kV. Es la pistola ESD más ergonómica de 30 kV sin una unidad de control de base adicional que puede funcionar con batería o corriente. La pantalla táctil fácil de usar, el diseño ergonómico, las unidades RC modulares, la interfaz multilingüe, el software de control remoto, la luz LED incorporada y la pantalla de temperatura y humedad permiten un uso sin problemas del ONYX en todo tipo de sitios de prueba.
Serie ONYX - Pistola de simulación de descarga electrostática
ESPECIFICACIÓN TÉCNICA
Tensión de descarga de aire | 1-16kV o 1-30kV | Resolución de voltaje | Pasos de 100V |
Cont. Voltaje de descarga | 1-16kV o 1-30kV | Polaridad de descarga | Positivo y negativo |
Repetición de descarga | Single / 0.1 / 0.2 / 0.5 / 1/2/5/10 / 20Hz | Modos de funcionamiento | Individual y continuo |
Contador de descarga | 1-9999 | Duración de la batería | > 16 horas |
Red predeterminada de R / C | 150pF / 330Ω | El consumo de energía | 17VA |
Dimensiones (An x Al x P) | 290 x 270 x 110 mm | Peso | 1.7kg |
Función de tecla inteligente
La serie ONYX - ESD Simulator Gun tiene una llave inteligente integrada integrada en el botón de disparo. El usuario puede definir múltiples funciones que incluyen: conmutación de polaridad, luz LED, reinicio del contador, aumento / descenso de tensión, y otras.
Autotest
El ONYX presenta una autocomprobación que verifica que todos los componentes principales de la unidad funcionen correctamente. Esto asegura que se realicen pruebas precisas y confiables cada vez que se usa la pistola.
BENEFICIOS
Flexibilidad: permite a los usuarios cumplir con muchas especificaciones de prueba diferentes con la máxima rentabilidad.
Rápido y simple: operación de un toque y estructura de menú simple en pantalla.
Movilidad: la pistola de ESD más ergonómica de 30 kV del mercado sin una unidad de control de base externa.
Fiable y económico: un producto, confiabilidad, servicio y soporte hechos en Suiza en un paquete económico.
Caracteristicas
Función de 'tecla inteligente' definida por el usuario
Interfaz de pantalla táctil
Diseño ergonomico
Sin unidad base
Pruebas predefinidas de acuerdo con el estándar
Definir, almacenar y cargar pruebas
Redes RC reemplazables por el usuario
Conmutación automática de polaridad
Control remoto
Operación de batería o red
Aplicaciones
IEC / EN 61000-4-2 Edition 2 (2009)
IEC / EN 61326
IEC / EN 61000-6-1 & -6-2
IEC 61340-3-1
ISO 10605
GMW 3097
Ford AB / AC
ANSI C63.16
PSA B21 7110
ISO 14304
ITU-T K.20
MIL-STD-331 / -464 / -750 / -883 / -1512 / -1514 / -1541 / -1542
RTCA / DO-160
JEDEC 22-A114
GR-78-CORE
GR-1089-CORE
y otros
