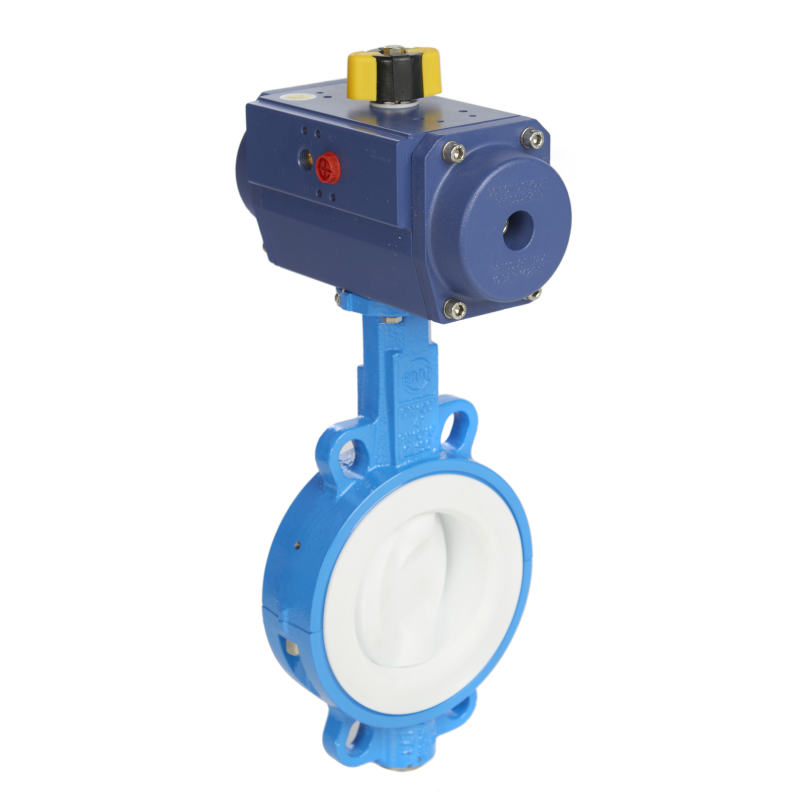

válvula mariposa con actuador [butterfly valve with actuator]

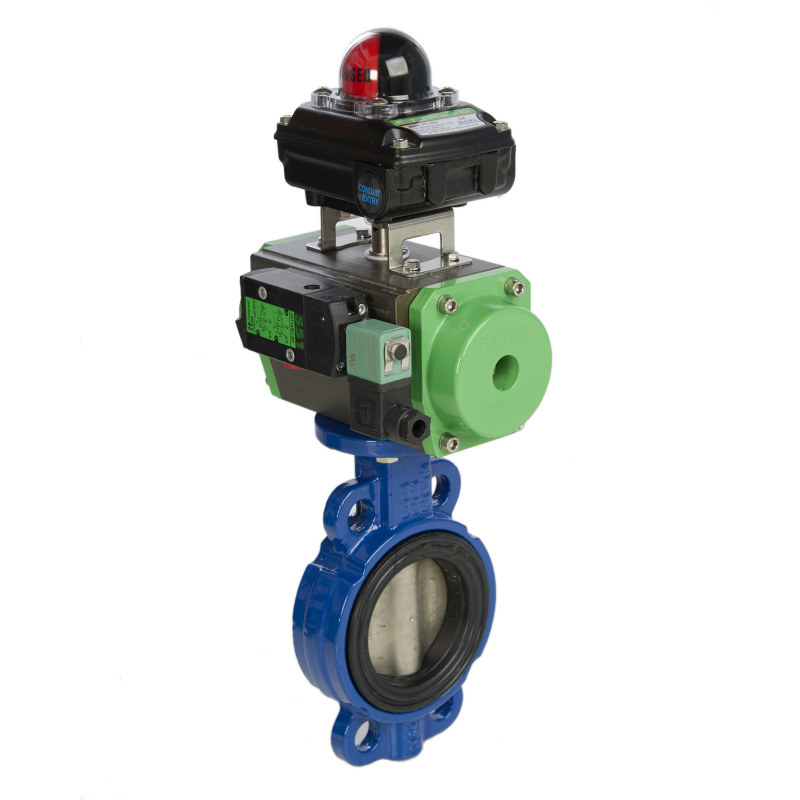

válvula de mariposa con actuador y caja de interruptores

La válvula de mariposa con actuador es una herramienta eficiente para automatizar cualquier proceso industrial. La amplia gama de opciones, materiales y configuraciones permiten controlar la válvula de mariposa con un botón y monitorearlo en vivo. Los dos actuadores de válvula comunes son actuadores neumáticos y eléctricos. Los actuadores montados en las válvulas de mariposa se conocen como 'actuadores giratorios'.

Contacto Omega Valves Solicitar presupuesto Solicitar documentación

Después de ensamblar la válvula de mariposa con actuador (con el actuador neumático o eléctrico), se suministra aire o electricidad al actuador. La válvula gira a 90⁰ o durante un cuarto de vuelta para abrir o cerrar la válvula. Otras aplicaciones específicas son posibles abriendo la válvula en puntos fijos de 10⁰, 20⁰, 40⁰ y 45⁰.

La válvula de mariposa con actuador elimina la necesidad de que un operador se quede cerca de la válvula y la opere manualmente. El operador ahora puede controlar el movimiento de la válvula a distancia, desde la sala de control.

Los siguientes accesorios mejoran el uso de la válvula de mariposa con actuadores

La caja de interruptores informa al operador cuando la válvula está abierta o cerrada.

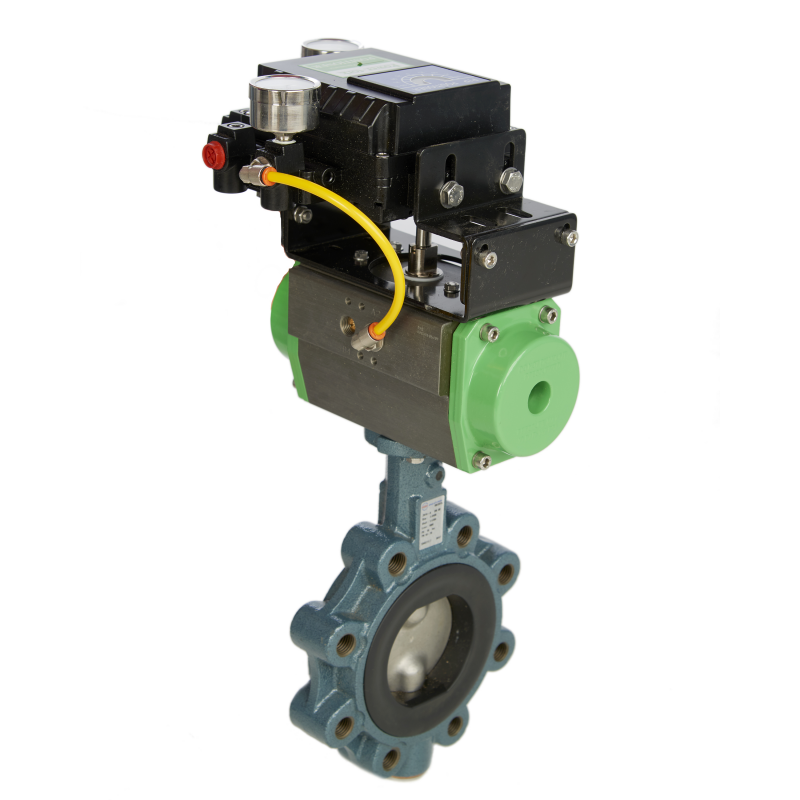

El posicionador electroneumático controla la válvula mediante una señal de 4-20 mA.
La válvula solenoide Namur controla el suministro de aire con una señal eléctrica.
La función de retorno por resorte (en actuadores eléctricos y neumáticos) o la función de respaldo de la batería (en actuadores eléctricos), garantiza una operación a prueba de fallas.
El recinto ayuda a cumplir los requisitos de ATEX.
Válvula de escape rápido
Regulador de filtro de aire
Placa del acelerador
Válvula de aguja

Principales factores a considerar al seleccionar una válvula de mariposa con actuador

La substancia
Instrumento de aire disponible
La presión de la línea de la válvula.
Temperatura
Con qué frecuencia se operará la válvula
Par de valvula
Ambiente
Niveles de humedad

Las válvulas de mariposa son adecuadas para las siguientes aplicaciones

La mayoría de los tipos de válvulas de mariposa son adecuados para controlar el flujo de aire, polvos y fluidos.
Las válvulas de mariposa revestidas de politetrafluoroetileno (PTFE) están disponibles para aplicaciones que involucran ácidos y químicos agresivos.
Los asientos de Inconel de metal o RPTFE con cuerpo de acero inoxidable o de carbono están disponibles bajo pedido para su aplicación en temperaturas y presiones extremas.

La válvula de mariposa con actuador se utiliza en los siguientes lugares

Casas
Oficinas
Hospitales
Fábricas de fabricación
Refinerías de petróleo y plataformas petrolíferas.
Centrales eléctricas
Fábricas de tratamiento de agua.
Obras de gas
Áreas ATEX
Ubicaciones offshore

ISO Mount es una guía estándar internacional que simplifica el proceso de ensamblaje de la válvula de mariposa con el actuador, con precisión.

Las válvulas de mariposa cumplen con los siguientes estándares y acreditaciones.

ATEX
BS OHSAS 18001
DGRL
DIN EN ISO 14001
DIN EN ISO 9001
DVGW
EAC
A prueba de fuego
GOST (de salida)
SIL
TA Luft
API 609 y API 598

El actuador neumático cumple con las siguientes normas y regulaciones

Gestión del sistema de calidad UNI EN ISO-9001: 2008
Autorización para exportar Federación de Rusia, Bielorrusia, Kazajstán TU-CRE
Declaración de la directiva de conformidad con ESHR 2006/42 / CE de maquinaria
Nivel de integridad de seguridad SIL-3 IEC EN 61508/61511
Declaración del código de protección IP67 EN 60529 / A1: 1999
Declaración de conformidad para uso en entornos explosivos (aluminio) ATEX 2014/34 / UE
Declaración de conformidad para uso en entornos explosivos (acero inoxidable) ATEX 2014/34 / UE
Declaración de diseño, fabricación y pruebas de conformidad EN 15714-3: 2009

El actuador eléctrico cumple con las siguientes normas y regulaciones.

SO 9001, ISO 14001, OHSAS 18001
ATEX, NEMA, IEEE, RCC-E, SIL
ABS, CSA, BUREAU VERITAS, GERMANISCHER LLOYDS, GOST, INERIS, TÜV

Tipos de válvula de mariposa con actuador

Hay seis tipos de válvula de mariposa

Válvula de mariposa de la oblea
Válvula de mariposa
Válvula de mariposa de doble brida
Válvula de mariposa concéntrica
Válvula de mariposa de doble compensación
Válvula de mariposa de compensación triple

Las válvulas de mariposa están disponibles en los siguientes materiales.

Hierro fundido
Acero carbono
Acero inoxidable

El asiento para las válvulas de mariposa está disponible en los siguientes materiales y tamaños

EPDM: el asiento está disponible desde 2 a 24 pulgadas.
NBR, VITON y PTFE: el asiento está disponible desde 2 a 12 pulgadas.
Asientos de metal o RPTFE (para las válvulas de mariposa de doble desplazamiento y de triple desplazamiento): el tamaño varía de 2 a 24 pulgadas.

Tamaños más grandes están disponibles bajo petición.
