FP-COMB 32

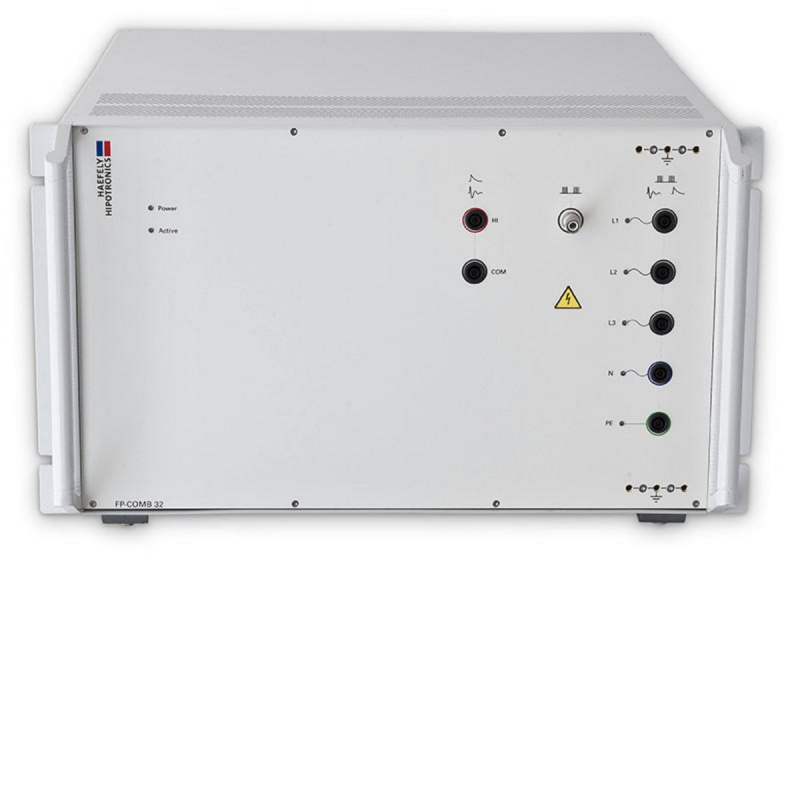

FP-COMB 32 [2490430]
Le réseau de couplage / découplage FP-COMB 32 à utiliser avec les tests d'ondes de choc, d'ondes en anneau et d'EFT / rafales. Entièrement conforme aux exigences de la norme CEI / EN 61000-4-4, CEI / EN 61000-4-5 et CEI / EN 61000-4-12
Le réseau de couplage / découplage FP-COMB 32 - pour
Vague combinée de vague, vague d'onde et EFT / éclatement -
est entièrement conforme aux exigences standard de
CEI / EN 61000-4-4, CEI / EN 61000-4-5 et CEI / EN
61000-4-12.
Le FP-COMB 32 est contrôlé par l'AXOS 5 / AXOS 8
système (s) de test d'immunité expansible. Le CDN
modifie automatiquement les chemins de couplage, phase
angles et impédance de source basés sur le test
paramètres définis par l'utilisateur via le contrôleur AXOS -
en fonction de la norme et du mode de couplage.
Le FP-COMB 32 a été conçu pour réduire les résidus
les niveaux de tension à l'entrée de l'EUT en intégrant le
inductances de découplage appropriées pour chaque type de CDN
application afin de répondre aux exigences (avec
en ce qui concerne la chute de tension au courant nominal). Excepté
couvrant la norme EN / IEC 61000-4-5, le FPCOMB
32 couvre également les tests pour répondre à la surtension
les exigences décrites dans ANSI / IEEE C62.41.
Caractéristiques
- Surge Combination Wave, 1.2 / 50μs - 8 / 20μs
- Ring Wave, 100 kHz
- Transitoire électrique rapide (EFT) / éclats
- Tension d'impulsion de 7kV pour la vague de combinaison de surge et la vague d'anneau
- Tension d'impulsion de 5kV pour EFT / éclats
- Tension de ligne 480V AC / DC phase à phase
- 32A EUT courant par phase
- Synchronisation d'angle de phase pour chaque chemin
Avantages
- CDN combiné pour la combinaison d'onde de surtension, d'ondes en anneau et d'EFT / rafales
- Les LED indiquent le mode actif et le chemin de couplage
- Sélection automatique de l'impédance de surtension
- Entièrement contrôlé à distance par les générateurs de la série AXOS
Spécifications techniques
Couplage
| Entrées CDN | Panneau avant de banane | 5 connecteurs |
| Sorties CDN | Panneau avant de banane | 5 connecteurs |
| Formes d'onde | EFT / Burst Surge Combinaison Wave Anneau vague | CEI 61000-4-4 CEI 61000-4-5 CEI 61000-4-12 |
| Tension d'entrée EFT maximale | 5kV | |
| Tension maximale d'entrée de surtension | 7kV | |
| Tension d'entrée d'onde de sonnerie maximale | 7kV | |
| Sélection du chemin de couplage | Automatique | IEC ANSI |
| Synchronisation | Tension d'entrée 10V - 480V, 0-359 °, pas 1 ° | Synchronisation sur le chemin de couplage, panneau arrière de sortie BNC |
Découplage
| Tension AC | Jusqu'à 480V AC 16.7Hz, 50Hz, 60Hz |
| Tension DC | Jusqu'à 480V DC |
| Courant nominal | 32A |
| Plage de tension d'entrée EFT | 0.2kV - 5kV |
| Plage de tension d'entrée d'onde combinée de surtension | 0.2kV - 7kv |
| Plage de tension d'entrée d'onde en anneau | 0.2kV - 7kV |
| Sélection du chemin de couplage | Automatique |
| Synchronisation | Tension d'entrée de 10V à 480V, 0-359 °, étape 1 ° |
