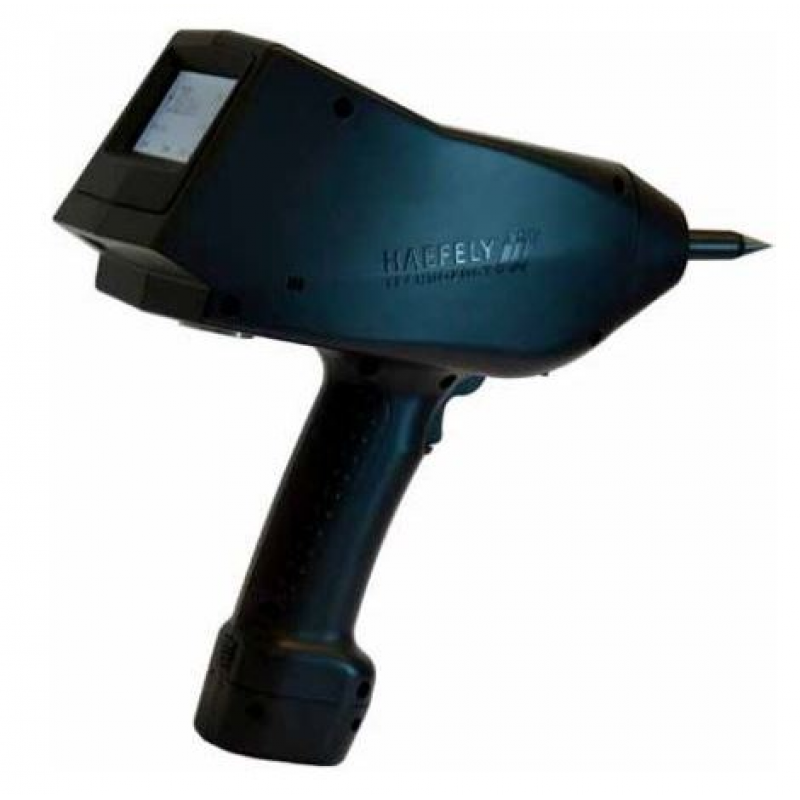

Série ONYX (pistolet simulateur de décharge électrostatique)
ONYX 16/30 [2499980/82]
Le simulateur de décharge à décharge électrostatique de la série ONYX est un simulateur de décharges électrostatiques à la pointe de la technologie disponible en versions 16 kV ou 30 kV. Il s'agit du pistolet ESD 30kV le plus ergonomique sans unité de contrôle de base supplémentaire pouvant fonctionner sur batterie ou sur secteur. L'écran tactile facile à utiliser, le design ergonomique, les unités RC modulaires, l'interface multilingue, le logiciel de contrôle à distance, la lumière LED intégrée et l'affichage de température et humidité permettent une utilisation sans problème de l'ONYX sur tous les types de sites.
Série ONYX - Pistolet simulateur de décharge électrostatique
SPÉCIFICATIONS TECHNIQUES
Tension de décharge d'air | 1-16kV ou 1-30kV | Résolution de tension | Étapes 100V |
Cont. Tension de décharge | 1-16kV ou 1-30kV | Polarité de décharge | Positif et negatif |
Répétition de décharge | Simple / 0.1 / 0.2 / 0.5 / 1/2/5/10 / 20Hz | Modes de fonctionnement | Unique et continu |
Compteur de décharge | 1-9999 | Vie de la batterie | > 16 heures |
Réseau R / C par défaut | 150pF / 330Ω | Consommation d'énergie | 17VA |
Dimensions (L x H x P) | 290 x 270 x 110 mm | Poids | 1,7 kg |
Fonction de clé intelligente
Le pistolet de simulation ESD série ONYX possède une clé intelligente intégrée intégrée dans le bouton de déclenchement. Plusieurs fonctions peuvent être définies par l'utilisateur, notamment: la commutation de polarité, la lumière DEL, la réinitialisation du compteur, la montée / descente de la tension, etc.
Auto-test
L'ONYX dispose d'un test automatique qui vérifie que tous les composants principaux de l'unité fonctionnent correctement. Cela garantit que des tests précis et fiables sont effectués chaque fois que le pistolet est utilisé.
AVANTAGES
Flexibilité - permet aux utilisateurs de répondre à de nombreuses spécifications de test avec une rentabilité maximale.
Rapide et simple - une opération de contact et une structure de menu simple sur l'écran.
Mobilité - le pistolet ESD 30kV le plus ergonomique sur le marché sans unité de contrôle de base externe.
Fiable et économique - Un produit fabriqué en Suisse, la fiabilité, le service et l'assistance dans un package économique.
Caractéristiques
Fonction "clé intelligente" définie par l'utilisateur
Interface à écran tactile
Design ergonomique
Aucune unité de base
Tests prédéfinis selon la norme
Définir, stocker et charger des tests
Réseaux RC remplaçables par l'utilisateur
Commutation de polarité automatique
Télécommande
Fonctionnement de la batterie ou du secteur
Applications
IEC / EN 61000-4-2 Edition 2 (2009)
CEI / EN 61326
CEI / EN 61000-6-1 et -6-2
CEI 61340-3-1
ISO 10605
GMW 3097
Ford AB / AC
ANSI C63.16
PSA B21 7110
ISO 14304
UIT-T K.20
MIL-STD-331 / -464 / -750 / -883 / -1512 / -1514 / -1541 / -1542
RTCA / DO-160
JEDEC 22-A114
GR-78-CORE
GR-1089-CORE
et d'autres
