एक्सोस 5 - ईएमसी कॉम्पैक्ट जेनरेटर

एक्सओएस 5 [2490400]

एक्सोस 5 - कॉम्पैक्ट जेनरेटर एक एकल आर्थिक समाधान में कई ईएमसी परीक्षणों को एकीकृत करने के लिए कॉम्पैक्ट समाधान है। इससे आईईसी, एनएएनएस, एएनएसआई, आईईईई और उल मानकों के लिए सबसे आम और त्वरित परीक्षण के लिए अनुमति मिलती है।

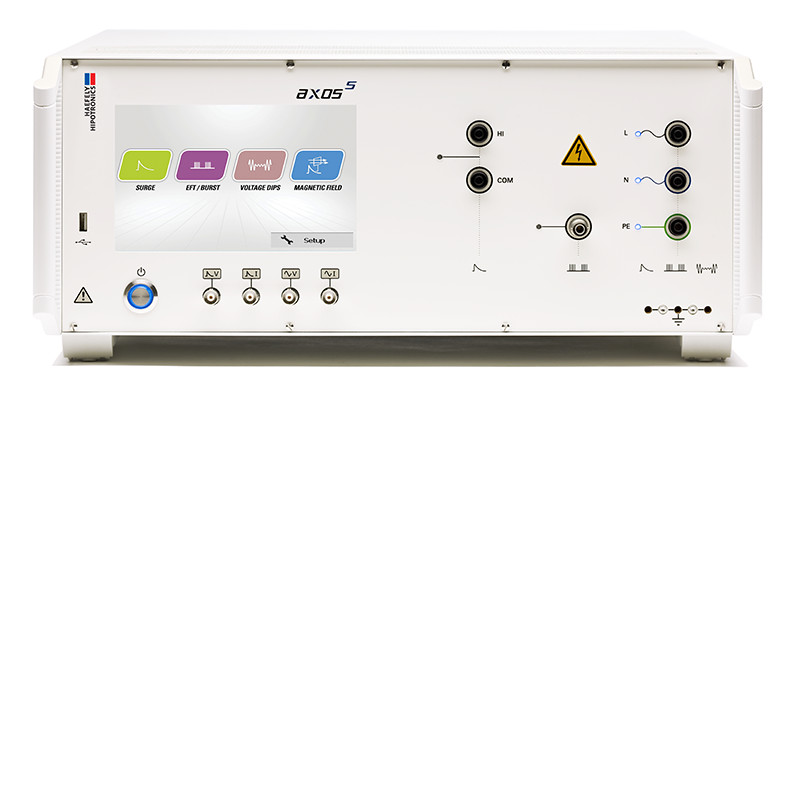

एक्सोस 5 - कॉम्पैक्ट जेनरेटर

एक्सोस 5 कॉम्पैक्ट जेनरेटर को व्यक्तिगत रूप से 5 केवी सरज कॉम्बिनेशन वेव, 5 केवी ईएफ़टी / फट, डीप्स और इंटरप्ट * के साथ जोड़ा जा सकता है, साथ ही एकीकृत एकल चरण युग्मन / डीक्यूप्लिंग नेटवर्क के साथ। यह सबसे सामान्य आईईसी, एन, एएनएसआई, आईईईई और उल मानकों के लिए त्वरित और पूरी तरह से स्वचालित परीक्षण की अनुमति देता है।


एक्सओएस 5 या तो बड़े रंग ग्राफिक इंटरफ़ेस के साथ सामने वाले पैनल द्वारा संचालित किया जा सकता है या पीसी से दूरस्थ रूप से। अलग-अलग मानकों के लिए पूर्वनिर्धारित परीक्षण दिनचर्या की उपलब्धता के साथ मिलकर मेनू का उपयोग करना आसान और विश्वसनीय बनाता है, यहां तक ​​कि कम अक्सर उपयोगकर्ताओं के लिए भी। बाहरी प्रारंभ / स्टॉप फ़ंक्शन जैसे कई अतिरिक्त फ़ंक्शन, ग्राहक के विशिष्ट परीक्षण वातावरण में भी परीक्षण प्रणाली के आसान एकीकरण की अनुमति देता है।


सभी परीक्षण मापदंडों को मानकों की आवश्यकताओं के ऊपर व्यापक श्रेणी में भिन्न किया जा सकता है। परीक्षण के दौरान परीक्षण मापदंडों को बदलने की क्षमता के साथ, एक्सोस 5 केवल अनुपालन और पूर्व-अनुपालन परीक्षण के लिए आदर्श उत्पाद नहीं है, यह डिजाइन चरण के दौरान निगरानी और डीबगिंग फ़ंक्शन के लिए भी उपयोगी है।


बिजली लाइनों के साथ-साथ सममित और असमस डेटा- और सिग्नल लाइन के लिए लागत-कुशल और उपयोगकर्ता के अनुकूल युग्मिंग / डिकॉप्लिंग नेटवर्क की एक विस्तृत श्रृंखला विकल्प के रूप में उपलब्ध है।

सॉफ्टवेयर विकल्प

रिमोट कंट्रोल सॉफ्टवेयर

वैकल्पिक रूप से उपलब्ध रिमोट कंट्रोल सॉफ्टवेयर उपयोगकर्ता को रिमोट कंट्रोल एक्सोस 5 को एक रिमोट डिवाइस जैसे मानक पीसी, टैबलेट या स्मार्टफ़ोन का उपयोग करके सक्षम बनाता है। या तो ईथरनेट केबल "बिन्दु टू पॉइंट" या वायरलेस नेटवर्क के माध्यम से (एक अलग एक्सेस प्वाइंट की आवश्यकता होगी) डालकर कनेक्शन स्थापित किया जा सकता है।

रिपोर्टिंग सॉफ्टवेयर

रिपोर्टिंग सॉफ्टवेयर स्वचालित रूप से एक परीक्षण रिपोर्ट बनाता है मुख्य हेडर को अलग-अलग कंपनी लोगो या किसी अन्य पाठ के साथ समायोजित किया जा सकता है। डेटा इनपुट को सीधे रिमोट कंट्रोल सॉफ्टवेयर द्वारा या एक यूएसबी ड्राइव पर डेटा को सहेजते समय सीधे दिया जा सकता है। डेटा सीधे अनुक्रम मोड मेनू से इस्तेमाल किया जा सकता है और रिपोर्ट जनरेट हो जाती है। विस्तृत जानकारी रिपोर्टिंग सॉफ्टवेयर उपकरण के साथ ही प्रदान की जाएगी। रिपोर्टिंग सॉफ़्टवेयर विंडोज 7 और विंडोज 8 (32- और 64-बिट) दोनों के साथ संगत है।

सिक्वेंसर

कंप्यूटर पर या एक्सोस 5 में संग्रहित व्यक्तिगत परीक्षणों को एक जटिल और पूरी तरह से स्वचालित परीक्षण अनुक्रम बनाने के लिए जोड़ा जा सकता है इस सुविधा में सर्ज, ईएफ़टी / फट, और वोल्टेज डुप्स टेस्ट को एक सतत अनुक्रम में जोड़ा और चलाया जाता है। पहले से ही पहले से स्थापित आईईसी और सामान्य मानक पहले से कहीं ज्यादा आसान प्रोग्रामिंग बनाते हैं।

एक्सोस 5 तकनीकी डेटा

सामान्य आंकड़ा

नियंत्रण शक्ति 85 वी - 264 वी, 50/60 हर्ट्ज

आयाम

(WxHxD)

19 "/ 4यू -45 x 18 x 49 सेमी

उपयोगकर्ता परीक्षण भंडारण असीमित वजन 25 किलो
रिमोट इंटरफेस ईथरनेट, आरजे 45 यु एस बी यूएसबी मेमोरी स्टिक के लिए
प्रदर्शन

टच स्क्रीन के साथ 7 "800 x 480/24 बिट

औक्स अंतरफलक

बाह्य सीडीएन, बाहरी ट्रांसफार्मर, अन्य के लिए डी-सब 37 पिन।

बाहरी ट्रिगर इनपुट 5 वी टीटीएल सिंक इनपुट बीएनसी, 10 वी - 264 वी एसी
ट्रिगर आउटपुट 5 वी टीटीएल बाहरी प्रारंभ / रोक इनपुट 5 वी टीटीएल, पूर्वनिर्धारित परीक्षा अनुक्रम आरंभ / रोकता है
EUT इनपुट विफल हुआ 5 वी टीटीएल अनुरूप उत्पादन बाहरी विकल्पों के साथ उपयोग के लिए 0 - 10V,
चेतावनी लैंप आउटपुट 2 x 24 वी / 1 ए डीसी सुरक्षा सर्किट अनलॉक होने पर परीक्षण को रोकता है

आईईसी / एन 61000-4-4 संस्करण 3 ईएफ़टी / फट

आउटपुट वोल्टेज

0.2 - 5.0 केवी ± 10%

समाक्षीय आउटपुट पर

स्पाइक फ्रीक्वेंसी 1 हज़ - 10 मेगाहर्टज
विचारों में भिन्नता सकारात्मक / नकारात्मक / वैकल्पिक फट अवधि 10μs - 1 एस
आउटपुट प्रतिबाधा 50Ω फट अवधि 1 एमएमएस - 10 एस
उठने का समय 5ns ± 30% परीक्षण समय 1 एस - 1000 मिनट
आवेग अवधि

50ns ± 30% 50% पर,

100ns में 50ns -15 100ns

उत्प्रेरक स्वचालित, मैनुअल या बाहरी ट्रिगर इनपुट
विस्फोट स्थिति

सामान्य, निरंतर, वास्तविक, यादृच्छिक

एकीकृत एकल चरण युग्मन / डिकॉप्लिंग नेटवर्क

264 वी एसी / 16 ए

220V डीसी / 10 ए

आईईसी / एन 61000-4-5 संस्करण 3 सर्ज संयोजन वेव

आउटपुट वोल्टेज 0.2 - 5 केवी ± 10% आउटपुट करेंट 0.1 - 2.5kA ± 10%
वोल्ट उदय समय 1.2μ ± 30% वर्तमान उदय समय 8μ ± 20%
वोल्टेज अवधि 50μ ± 20% वर्तमान अवधि 20μ ± 20%
विचारों में भिन्नता सकारात्मक / नकारात्मक / वैकल्पिक एकीकृत एकल चरण युग्मन / डिकोप्लिंग नेटवर्क

264 वी एसी / 16 ए

220V डीसी / 10 ए

आउटपुट प्रतिबाधा 2Ω / 12Ω आवेग ट्रिगर

स्वचालित 2 एस - 100 मिनट

गाइड

बाह्य ट्रिगर इनपुट

काउंटर प्रीसेट 1 - 1000 / अनंत पीक वर्तमान मॉनिटर

BNC आउटपुट: 1kA / वी

प्रदर्शन: 3 अंक

काउंटर 100000 पीक वोल्ट मॉनिटर

BNC आउटपुट 1000: 1

प्रदर्शन: 3 अंक

आईईसी / एन 61000-4-11 एडीशन 2 और आईईसी / एन 61000-4-29 डीप्स और इंटरप्ट

मैक्स वोल्टेज *

264 वी एसी

220V डीसी

इंटरप्ट टाइम

0.5 - 800 अवधि

100μs - 1000 मिनट

मैक्स चालू *

10 ए डीसी

16 ए एसी निरंतर

5 ए के लिए 20 ए

3 ए के लिए 23 ए

3 ए के लिए 40 ए

> 500 ए दबाव वर्तमान

अंतराल समय

1 - 800 अवधि समकालिक

100μs - 1000 मिनट अतुल्यकालिक

उत्प्रेरक

स्वचालित

गाइड

बाहरी ट्रिगर इनपुट

परीक्षण समय

1 एस - 1000 मिनट

अनंत

इंटरप्ट स्तर

डुबकी स्तर

0%

0- 99% बाहरी वोल्ट स्रोत के साथ

चरण सिंक

0-35 9 डिग्री 16/40/50/60 हर्ट्ज

अतुल्यकालिक मोड

आरएमएस वोल्ट मॉनिटर

BNC आउटपुट: 100: 1

प्रदर्शन: 4 अंक

आरएमएस वर्तमान मॉनिटर

BNC आउटपुट: 10 ए / वी

प्रदर्शन: 4 अंक

* एक्सीस इकाई के लिए केवल एसी बिजली डीआईपी 116 यूनिट के माध्यम से डीसी का उपयोग न करें
