एफपी- COMB 32

एफपी- COMB 32 [2490430]

सर्ज संयोजन वेव, रिंग वेव, और ईएफ़टी / फट परीक्षण के साथ उपयोग के लिए एफपी-कॉब 32 युग्मन / डीक्यूप्लिंग नेटवर्क। IEC / EN 61000-4-4, आईईसी / एन 61000-4-5, और आईईसी / एन 61000-4-12 की मानक आवश्यकताओं के अनुरूप पूरी तरह से

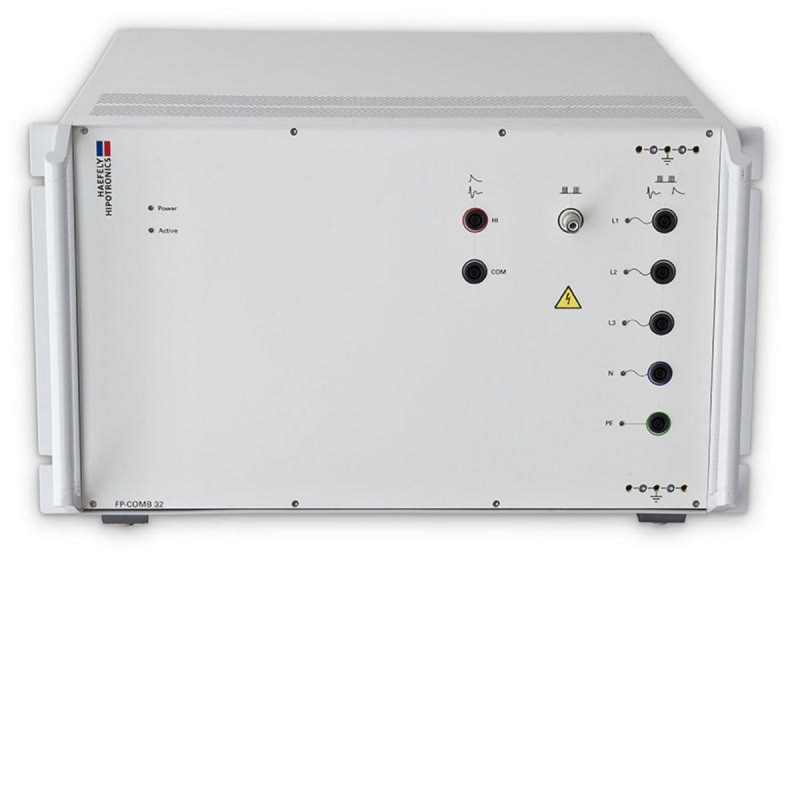

एफपी- COMB 32 युग्मन / डीक्यूप्लिंग नेटवर्क - के लिए
लहर संयोजन लहर, रिंग वेव और ईएफ़टी / फट -
मानक आवश्यकताओं के साथ पूरी तरह से अनुरूप है
आईईसी / एन 61000-4-4, आईईसी / एन 61000-4-5 और आईईसी / एनई
61000-4-12।
एफपी- COMB 32 एक्सोस 5 / एक्सोस 8 द्वारा नियंत्रित है
विस्तार योग्य प्रतिरक्षा परीक्षण प्रणाली (एस) सीडीएन
स्वचालित रूप से युग्मन पथ, चरण बदलता है
परीक्षण के आधार पर कोण और स्रोत प्रतिबाधा
एक्सोस नियंत्रक के माध्यम से उपयोगकर्ता द्वारा निर्धारित पैरामीटर -
मानक और युग्मन मोड के आधार पर।
FP-COMB 32 अवशिष्ट को कम करने के लिए डिज़ाइन किया गया था
वोल्टेज के स्तर को एकीकृत करके ईयूटी म्यूज़िक इनपुट पर
प्रत्येक प्रकार के सीडीएन के लिए उचित decoupling inductors
आवश्यकताओं को पूरा करने के लिए आवेदन (साथ में
रेटेड वर्तमान पर वोल्टेज ड्रॉप के संबंध में) इसके अलावा
एन / आईईसी 61000-4-5 मानक को कवर, एफपीसीओएमबी
32 में वृद्धि के लिए परीक्षणों को भी शामिल किया गया है
एएनएसआई / आईईईई सी 62.41 में उल्लिखित आवश्यकताओं

विशेषताएं

  • सर्ज संयोजन वेव, 1.2 / 50μs - 8 / 20μs
  • रिंग वेव, 100 किलोहर्ट्ज़
  • इलेक्ट्रिकल फास्ट ट्रांसएन्ट (ईएफ़टी) / फॉस्ट्स
  • सर्ज संयोजन वेव और रिंग वेव के लिए 7kV आवेग वोल्टेज
  • ईएफ़टी / फट के लिए 5kV आवेग वोल्टेज
  • रेखा वोल्टेज 480V एसी / डीसी चरण चरण
  • 32 ए ईयूटी वर्तमान प्रति चरण
  • प्रत्येक पथ के लिए चरण कोण सिंक्रनाइज़ेशन

लाभ

  • सर्ज संयोजन वेव, रिंग वेव, और ईएफ़टी / फट के लिए संयुक्त सीडीएन
  • एल ई डी सक्रिय मोड और युग्मन पथ से संकेत मिलता है
  • सर्ज प्रतिबाधा का स्वचालित चयन
  • एक्सोस श्रृंखला जनरेटर द्वारा नियंत्रित पूरी तरह से दूरस्थ

तकनीकी निर्देश

युग्मन

सीडीएन इनपुट केले सॉकेट फ्रंट पैनल

5 कनेक्टर्स

सीडीएन आउटपुट केले सॉकेट फ्रंट पैनल 5 कनेक्टर्स
waveforms

ईएफटी / बर्स्ट

सर्ज कॉम्बिनेशन वेव

रिंग वेव

आईईसी 61000-4-4

आईईसी 61000-4-5

आईईसी 61000-4-12

अधिकतम ईएफ़टी इनपुट वोल्टेज 5kV
अधिकतम सर्ज इनपुट वोल्टेज

7kV

अधिकतम रिंग वेव इनपुट वोल्टेज 7kV
युग्मन पथ चयन स्वचालित आईईसी एएनएसआई
तुल्यकालन 10V - 480V इनपुट वोल्टेज, 0-35 9 डिग्री, चरण 1 डिग्री युग्मन पथ, आउटपुट BNC रियर पैनल पर सिंक करें

decoupling

वोल्टेज एसी

480V एसी तक

16.7 हर्ट्ज़, 50 हर्ट्ज़, 60 हर्ट्ज

वोल्टेज डीसी 480V डीसी तक
नाममात्र बिजली

32A

ईएफ़टी इनपुट वोल्ट रेंज 0.2 केवी - 5 केवी
वृद्धि संयोजन लहर इनपुट वोल्टेज श्रेणी 0.2 केवी - 7 केवी
रिंग वेव इनपुट वोल्टेज रेंज 0.2kV - 7kV
युग्मन पथ चयन स्वचालित
तुल्यकालन 10V से 480V इनपुट वोल्टेज, 0-35 9 डिग्री, चरण 1 °
