अधिक उत्पादक संचालन के लिए actuator के साथ तितली वाल्व

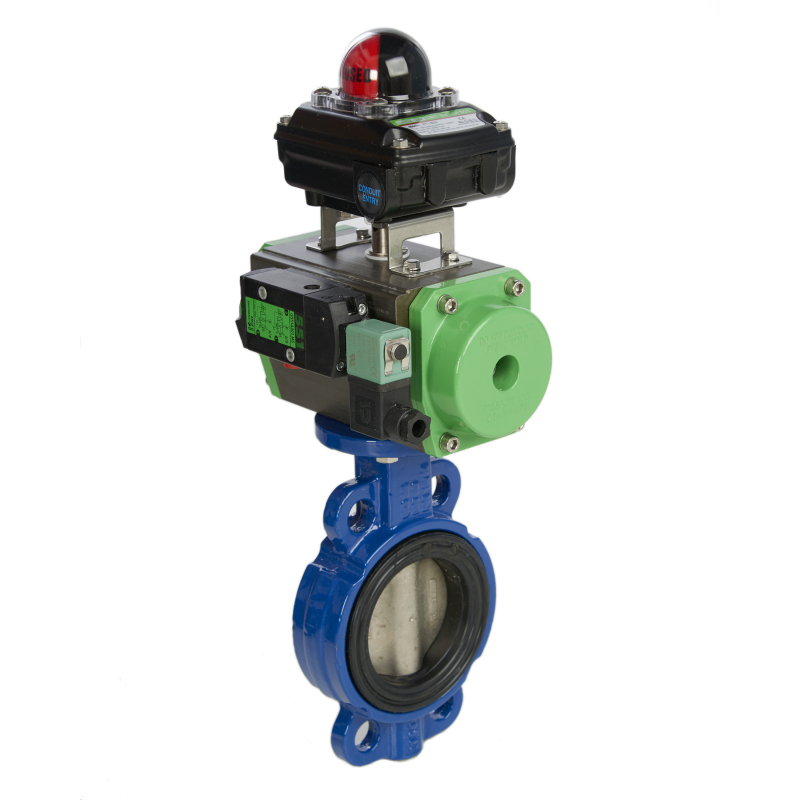

actuator के साथ तितली वाल्व [butterfly valve with actuator]
एक्ट्यूएटर के साथ तितली वाल्व किसी भी औद्योगिक प्रक्रिया को स्वचालित करने के लिए एक कुशल उपकरण है। विकल्पों, सामग्रियों और विन्यासों की विस्तृत श्रृंखला तितली वाल्व को एक बटन और निगरानी लाइव द्वारा नियंत्रित करने में सक्षम बनाती है। दो आम वाल्व एक्ट्यूएटर वायवीय और इलेक्ट्रिक एक्ट्यूएटर हैं। तितली वाल्व पर घुड़सवार एक्ट्यूएटर को 'रोटरी एक्ट्यूएटर' के रूप में जाना जाता है।
एक्ट्यूएटर के साथ तितली वाल्व के बाद इकट्ठा किया जाता है (या तो वायवीय या विद्युत actuator के साथ), वायु या बिजली actuator के लिए आपूर्ति की जाती है। वाल्व वाल्व को खोलने या बंद करने के लिए 90⁰ या एक चौथाई मोड़ के लिए घूमता है। 10⁰, 20⁰, 40⁰ और 45⁰ के निश्चित बिंदुओं पर वाल्व खोलकर अन्य विशिष्ट अनुप्रयोग संभव हैं।
एक्ट्यूएटर के साथ तितली वाल्व वाल्व के पास रहने के लिए ऑपरेटर की आवश्यकता को समाप्त करता है और वाल्व मैन्युअल रूप से संचालित करता है। ऑपरेटर अब नियंत्रण कक्ष से वाल्व के आवागमन को नियंत्रित कर सकता है।
निम्नलिखित सहायक उपकरण actuators के साथ तितली वाल्व के उपयोग में वृद्धि
- वाल्व खुला या बंद होने पर स्विच बॉक्स ऑपरेटर को सूचित करता है।
- इलेक्ट्रो-न्यूमेटिक पोजिशनर 4-20 एमए सिग्नल का उपयोग करके वाल्व को नियंत्रित करता है।
- Namur solenoid वाल्व एक विद्युत सिग्नल के साथ हवा की आपूर्ति को नियंत्रित करता है।
- वसंत रिटर्न फ़ंक्शन (इलेक्ट्रिक और वायवीय एक्ट्यूएटर में) या बैटरी बैक-अप सुविधा (इलेक्ट्रिक एक्ट्यूएटर में), एक असफल-सुरक्षित संचालन सुनिश्चित करता है।
- संलग्नक एटीईएक्स आवश्यकताओं को पूरा करने में मदद करता है
- त्वरित निकास वाल्व
- वायु फ़िल्टर नियामक
- थ्रॉटल प्लेट
- सुई वाल्व
Actuator के साथ एक तितली वाल्व का चयन करते समय विचार करने के लिए मुख्य कारक
- पदार्थ
- उपलब्ध साधन हवा
- वाल्व लाइन दबाव
- तापमान
- कितनी बार वाल्व संचालित किया जाएगा
- वाल्व टोक़
- वातावरण
- नमी का स्तर
तितली वाल्व निम्नलिखित अनुप्रयोगों के लिए उपयुक्त हैं
- अधिकांश तितली वाल्व प्रकार हवा, पाउडर और तरल पदार्थ के प्रवाह को नियंत्रित करने के लिए उपयुक्त होते हैं।
- विशेष पॉलीटेट्राफ्लोराइथिलीन (पीटीएफई) रेखांकित तितली वाल्व एसिड और आक्रामक रसायनों से जुड़े अनुप्रयोगों के लिए उपलब्ध हैं।
- कार्बन या स्टेनलेस स्टील बॉडी के साथ धातु इनकोनल या आरपीटीएफई सीट चरम तापमान और दबाव में आवेदन के अनुरोध पर उपलब्ध है।
Actuator के साथ तितली वाल्व निम्नलिखित स्थानों में उपयोग किया जाता है
- मकानों
- कार्यालयों
- अस्पतालों
- विनिर्माण कारखानों
- तेल रिफाइनरियों और तेल रिग
- बिजली की स्टेशनों
- जल उपचार कारखानों
- गैस काम करता है
- एटीएक्स क्षेत्र
- अपतटीय स्थानों
आईएसओ माउंट एक अंतरराष्ट्रीय मानक गाइड है जो सटीक रूप से एक्ट्यूएटर के साथ तितली वाल्व को इकट्ठा करने की प्रक्रिया को सरल बनाता है।
तितली वाल्व निम्नलिखित मानकों और प्रमाणीकरण का अनुपालन करते हैं
- ATEX
- बीएस ओएचएसएएस 18001
- DGRL
- डीआईएन एन आईएसओ 14001
- डीआईएन एन आईएसओ 9 001
- DVGW
- पूर्वी वायु कमान
- आग सुरक्षित
- गोस्ट (आउटबाउंड)
- एसआईएल
- टीए लूफ़्ट
- एपीआई 60 9 और एपीआई 598
वायवीय actuator निम्नलिखित मानकों और विनियमों का पालन करता है
- गुणवत्ता प्रणाली प्रबंधन यूएनआई एन आईएसओ-9 001: 2008
- रूसी संघ, बेलारूस, कज़ाखस्तान टीयू-सीआर निर्यात करने के लिए प्राधिकरण
- ईएसएचआर अनुपालन मशीनरी निर्देश 2006/42 / सीई की घोषणा
- एसआईएल -3 सुरक्षा ईमानदारी स्तर आईईसी एन 61508/61511
- आईपी 67 सुरक्षा कोड घोषणा एन 60529 / ए 1: 1 999
- विस्फोटक वातावरण (एल्यूमीनियम) में उपयोग करने के लिए अनुरूपता की घोषणा एटीएक्स 2014/34 / यूई
- विस्फोटक वातावरण (स्टेनलेस स्टील) में उपयोग करने के लिए अनुरूपता की घोषणा एटीएक्स 2014/34 / यूई
- अनुरूपता डिजाइन, निर्माण और परीक्षण एन 15714-3: 200 9 की घोषणा
विद्युत actuator निम्नलिखित मानकों और विनियमों का पालन करता है
- एसओ 9 001, आईएसओ 14001, ओएचएसएएस 18001
- एटीएक्स, एनईएमए, आईईईई, आरसीसी-ई, एसआईएल
- एबीएस, सीएसए, ब्यूरो वेरिटस, जर्मनीैन लॉयड्स, गोस्ट, इनरिस, टीयूवी
Actuator के साथ तितली वाल्व के प्रकार
छह प्रकार के तितली वाल्व हैं
- वेफर तितली वाल्व
- लगी तितली वाल्व
- डबल Flanged तितली वाल्व
- सांद्रिक तितली वाल्व
- डबल ऑफ़सेट तितली वाल्व
- ट्रिपल ऑफ़सेट तितली वाल्व
तितली वाल्व निम्नलिखित सामग्रियों में उपलब्ध हैं
- कच्चा लोहा
- कार्बन स्टील
- स्टेनलेस स्टील
तितली वाल्व के लिए सीट निम्नलिखित सामग्री और आकारों में उपलब्ध हैं
- ईपीडीएम - सीट 2 इंच से 24 इंच तक उपलब्ध है।
- एनबीआर, विटन, और पीटीएफई - सीट 2 इंच से 12 इंच तक उपलब्ध है।
- धातु या आरपीटीएफई सीटें (डबल ऑफसेट और ट्रिपल ऑफ़सेट तितली वाल्व के लिए) - आकार 2 इंच से 24 इंच तक है।
अनुरोध पर बड़े आकार उपलब्ध हैं।
गति देनेवाला
- बिजली गति देने वाला
- नयूमेटिक एक्चुएटर
- रैक और पिनियन actuator
- स्कॉच योक actuator
- स्टेनलेस स्टील actuator
- एटीएक्स एक्ट्यूएटर
- एसआईएल 3 एक्ट्यूएटर
- पीटीएफई लेपित actuator
- यूरोपीय निर्माण actuator
- ईयू निर्माण actuator
- टीयू-सीआर एक्ट्यूएटर
Actuator के साथ इंजीनियर तितली वाल्व के लिए, अब हमारे साथ संपर्क में रहें। हम आपको अपनी आवश्यकताओं को पूरा करने के लिए एक पूर्ण समाधान प्रदान करने में प्रसन्न होंगे।
संपर्क Omega Valves
