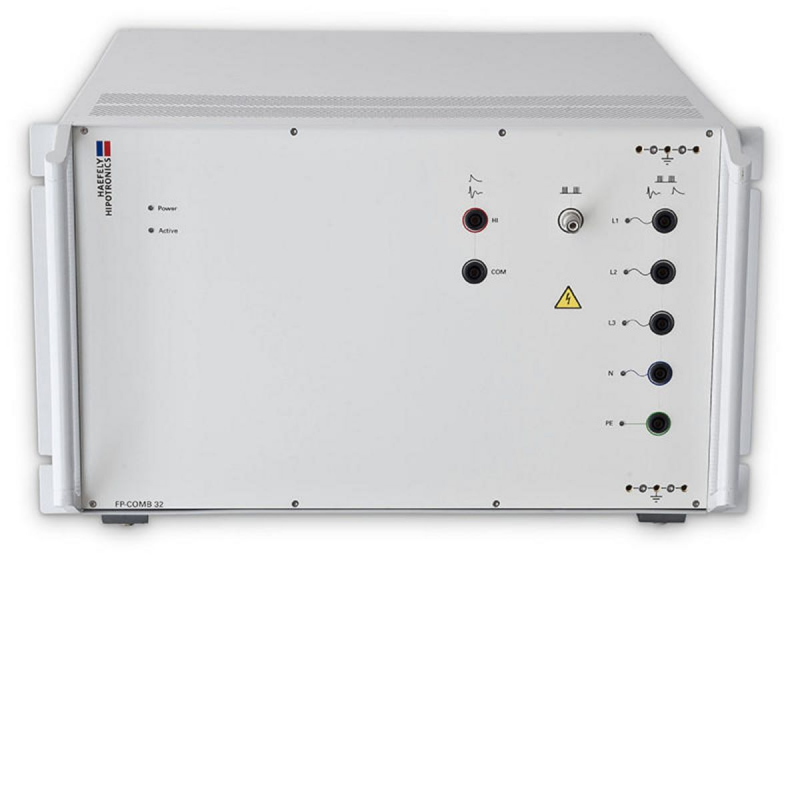

FP-COMB 32
FP-COMB 32 [2490430]
La rete di accoppiamento / disaccoppiamento FP-COMB 32 da utilizzare con le prove Onge Combination Wave, Ring Wave ed EFT / Bursts. Pienamente conforme ai requisiti standard di IEC / EN 61000-4-4, IEC / EN 61000-4-5 e IEC / EN 61000-4-12
La rete di accoppiamento / disaccoppiamento FP-COMB 32 - per
Onda combinata Surge, Ring Wave e EFT / Burst -
è pienamente conforme ai requisiti standard di
IEC / EN 61000-4-4, IEC / EN 61000-4-5 e IEC / EN
61000-4-12.
FP-COMB 32 è controllato da AXOS 5 / AXOS 8
Sistema / i di test di immunità espandibile. Il CDN
cambia automaticamente i percorsi di accoppiamento, fase
angoli e impedenza di origine in base al test
parametri impostati dall'utente tramite il controller AXOS -
a seconda della modalità standard e di accoppiamento.
FP-COMB 32 è stato progettato per ridurre i residui
livelli di tensione all'ingresso di rete EUT integrando il
induttori di disaccoppiamento adeguati per ciascun tipo di CDN
applicazione per soddisfare i requisiti (con
riguardo alla caduta di tensione alla corrente nominale). Oltre ad
che copre lo standard EN / IEC 61000-4-5, il FPCOMB
32 copre anche i test per soddisfare i picchi
requisiti delineati in ANSI / IEEE C62.41.
Caratteristiche
- Onda combinata a onde, 1,2 / 50μs - 8 / 20μs
- Ring Wave, 100 kHz
- Transitori veloci elettrici (EFT) / esplosioni
- Tensione d'impulso 7kV per onde combinate a onde e onde anulari
- Tensione d'impulso 5kV per EFT / Bursts
- Tensione di linea 480 V CA / CC fase a fase
- Corrente EUT 32 A per fase
- Sincronizzazione dell'angolo di fase per ogni percorso
Benefici
- CDN combinato per Surge Combination Wave, Ring Wave ed EFT / Bursts
- I LED indicano la modalità attiva e il percorso di accoppiamento
- Selezione automatica dell'impedenza Surge
- Completamente telecomandato dai generatori della serie AXOS
Specifiche tecniche
accoppiamento
| Ingressi CDN | Pannello frontale presa banana | 5 connettori |
| Uscite CDN | Pannello frontale presa banana | 5 connettori |
| Forme d'onda | EFT / Burst Onda combinazione di onde Anello Onda | IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-12 |
| Tensione di ingresso EFT massima | 5kV | |
| Tensione di ingresso massima Surge | 7Kv | |
| Tensione di ingresso max | 7Kv | |
| Selezione del percorso di accoppiamento | Automatico | IEC ANSI |
| Sincronizzazione | Tensione d'ingresso 10 V - 480 V, 0-359 °, gradino 1 ° | Sincronizzazione sul percorso di accoppiamento, uscita BNC sul pannello posteriore |
Disaccoppiamento
| Tensione AC | Fino a 480 V CA. 16.7Hz, 50Hz, 60Hz |
| Tensione DC | Fino a 480 V CC |
| Corrente nominale | 32A |
| Intervallo di tensione di ingresso EFT | 0,2 kV - 5 kV |
| Gamma di tensioni di ingresso dell'onda a combinazione di sovratensioni | 0,2kV - 7kv |
| Intervallo di tensione di ingresso ad anello | 0,2 kV - 7 kV |
| Selezione del percorso di accoppiamento | Automatico |
| Sincronizzazione | Tensione d'ingresso da 10 V a 480 V, 0-359 °, livello 1 ° |
