より生産的な操作のためのアクチュエータ付きバタフライバルブ

アクチュエーター付きバタフライバルブ [butterfly valve with actuator]

アクチュエータ付ブルーバタフライバルブ

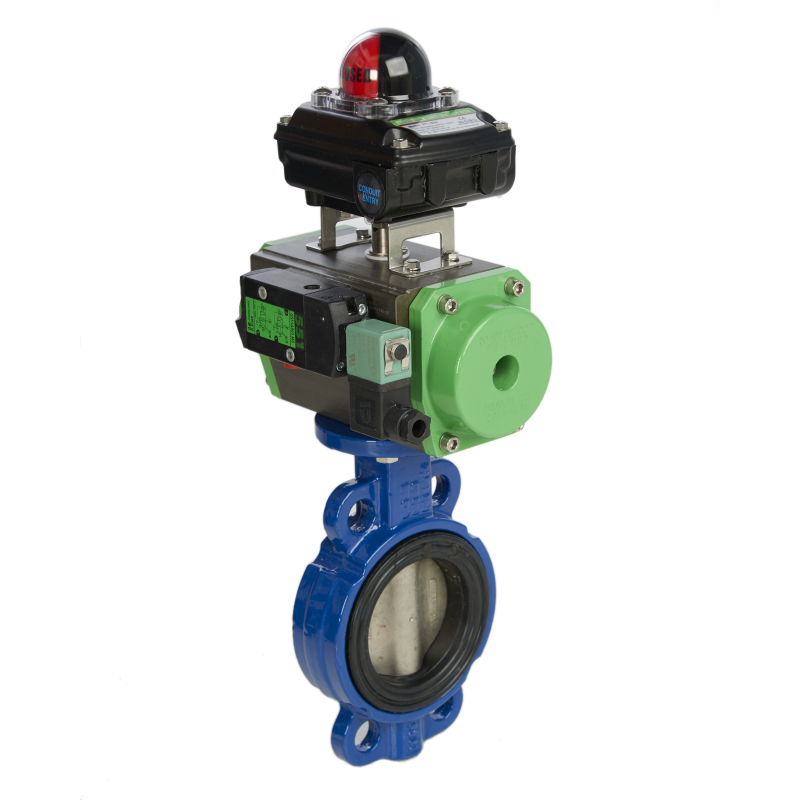

アクチュエータとスイッチボックスを備えたバタフライバルブ

アクチュエータ付きグリーンバタフライバルブ

アクチュエーター付きバタフライバルブは、あらゆる産業プロセスを自動化するための効率的なツールです。さまざまなオプション、材料、構成により、バタフライバルブをボタンで制御し、ライブでモニターすることができます。 2つの一般的な弁アクチュエータは、空気圧アクチュエータおよび電気アクチュエータである。バタフライバルブに取り付けられたアクチュエータは、「ロータリーアクチュエータ」として知られている。

問い合わせ先 Omega Valves お見積り依頼文書を要求する

アクチュエータを備えたバタフライバルブが組み立てられた後（空気圧または電気アクチュエータのいずれかを用いて）、空気または電気がアクチュエータに供給される。バルブは90°回転するか、またはバルブを開閉するために4分の1回転する。他の特定の用途は、10,20,20,40および45℃の固定点でバルブを開くことによって可能である。

アクチュエータを備えたバタフライバルブは、オペレータがバルブの近くに留まり、バルブを手動で操作する必要性を排除する。オペレータは、制御室から遠隔に弁の動きを制御することができるようになりました。

次のアクセサリは、アクチュエータ付きバタフライバルブの使用を強化します

スイッチボックスは、バルブが開いているか閉じているかをオペレータに知らせます。
電空ポジショナは4-20mA信号を使用してバルブを制御します。
Namurソレノイドバルブは電気信号で空気供給を制御します。
スプリングリターン機能（電動アクチュエータおよび空気圧アクチュエータ）またはバッテリバックアップ機能（電動アクチュエータ）は、フェールセーフ動作を保証します。
エンクロージャは、ATEXの要件を満たすのに役立ちます
クイック排出バルブ
エアフィルターレギュレーター
スロットルプレート
ニードルバルブ

アクチュエーター付きバタフライバルブを選択する際の主な考慮事項

物質
使用可能な計器空気
バルブライン圧力
温度
弁の操作頻度
バルブトルク
環境
水分量

バタフライバルブは次の用途に適しています

ほとんどのバタフライバルブタイプは、空気、粉体、および流体の流れを制御するのに適しています。
特別なポリテトラフルオロエチレン（PTFE）で裏打ちされたバタフライバルブは、酸や攻撃的な化学物質を含む用途に使用できます。
メタルインコネルまたはカーボンまたはステンレススチールのボディを備えたRPTFEシートは、極度の温度と圧力でのご使用にお応えします。

アクチュエータ付きバタフライバルブは、以下の場所で使用されます

住宅
オフィス
病院
製造工場
石油精製および石油リグ
発電所
水処理工場
ガスの仕事
ATEXエリア
オフショアの場所

ISOマウントは、バタフライバルブをアクチュエータで正確に組み立てるプロセスを簡素化する国際標準ガイドです。

バタフライバルブは、以下の基準と認定

ATEX
BS OHSAS 18001
DGRL
DIN EN ISO 14001
DIN EN ISO 9001
DVGW
EAC
火災安全
GOST（アウトバウンド）
SIL
TA Luft
API 609およびAPI 598

空気圧式アクチュエータは、次の規格および規制に準拠しています

品質システム管理UNI EN ISO-9001：2008
ロシア連邦、ベラルーシ、カザフスタン輸出許可TU-CRE
ESHR適合宣言機械指令2006/42 / CEの宣言
SIL-3安全性完全性レベルIEC EN 61508/61511
IP67保護コード宣言EN 60529 / A1：1999
爆発環境で使用するための適合宣言（アルミニウム）ATEX 2014/34 / UE
爆発性環境で使用するための適合宣言（ステンレス鋼）ATEX 2014/34 / UE
適合宣言、製造、テストEN 15714-3：2009

電動アクチュエータは、次の規格および規制に適合しています

SO 9001、ISO 14001、OHSAS 18001
ATEX、NEMA、IEEE、RCC-E、SIL
ABS、CSA、BUREAU VERITAS、GERMANISCHER LLOYDS、GOST、INERIS、TÜV

アクチュエーター付きバタフライバルブの種類

バタフライバルブには6種類あります

ウェーハバタフライバルブ
頑丈なバタフライバルブ
ダブルフランジバタフライバルブ
同心バタフライバルブ
ダブルオフセットバタフライバルブ
トリプルオフセットバタフライバルブ

バタフライバルブは以下の材料で利用可能です

鋳鉄
炭素鋼
ステンレス鋼

バタフライバルブのシートは、以下の材料とサイズで入手できます

EPDM - このシートは2インチから24インチまで用意されています。
NBR、VITON、およびPTFE - シートは2インチから12インチまで用意されています。
メタルまたはRPTFEシート（ダブルオフセットおよびトリプルオフセットバタフライバルブ用） - サイズは2インチ〜24インチです。

より大きなサイズは要望に応じて入手可能です。

アクチュエーター

電動アクチュエータ
空気圧アクチュエータ
ラックアンドピニオン式アクチュエータ
スコッチヨークアクチュエータ
ステンレス製アクチュエータ
ATEXアクチュエータ
SIL 3アクチュエータ
PTFEコーティングアクチュエータ
欧州製造用アクチュエータ
EU製造用アクチュエータ
TU-CREアクチュエータ

アクチュエーター付きのエンジニアリングバタフライバルブについては、今すぐ当社にご連絡ください。私たちはあなたの要件を満たすための完全なソリューションを提供することを喜ばしく思います。
