보다 생산적인 작동을위한 액츄에이터가 달린 버터 플라이 밸브

액츄에이터가있는 나비 형 밸브 [butterfly valve with actuator]

액추에이터가있는 파란색 나비 형 밸브

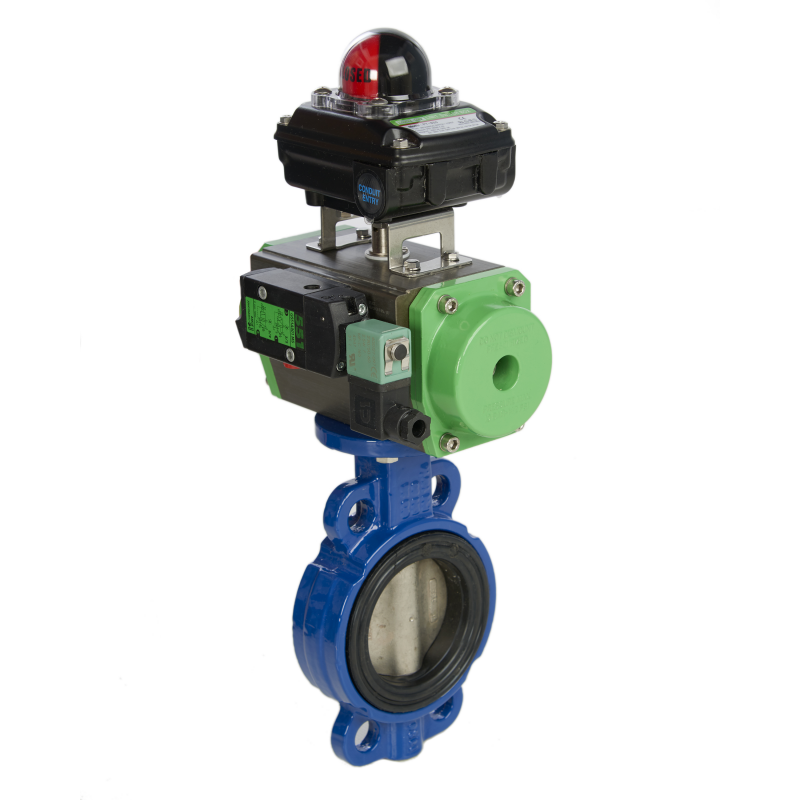

액추에이터 및 스위치 박스가있는 버터 플라이 밸브

작동기가있는 녹색 버터 플라이 밸브

액츄에이터가 달린 버터 플라이 밸브는 모든 산업 공정을 자동화하는 효율적인 도구입니다. 다양한 옵션, 재료 및 구성으로 버터 플라이 밸브를 버튼으로 제어하고 실시간으로 모니터링 할 수 있습니다. 두 개의 공통 밸브 액추에이터는 공압 및 전기 액추에이터입니다. 버터 플라이 밸브에 장착 된 액츄에이터를 '회전식 액추에이터'라고합니다.

연락처 Omega Valves 견적 요청 문서화 요청

액츄에이터가있는 버터 플라이 밸브가 조립 된 후 (공압 또는 전기 액추에이터와 함께) 액츄에이터에 공기 또는 전기가 공급됩니다. 밸브가 90 °로 회전하거나 1/4 회전하여 밸브를 열거 나 닫습니다. 기타 특정 적용은 밸브를 10,0,20,40,050의 고정 점에서 열면 가능합니다.

액추에이터가있는 버터 플라이 밸브는 운전자가 밸브 근처에 머무르고 수동으로 밸브를 작동 할 필요가 없습니다. 이제 운전자는 제어실에서 원격으로 밸브의 움직임을 제어 할 수 있습니다.

다음 액세서리는 액추에이터가있는 버터 플라이 밸브의 사용을 향상시킵니다

스위치 박스는 밸브가 열렸을 때 또는 닫힐 때 작동 자에게 알려줍니다.
전자식 공압식 포지셔너는 4-20mA 신호를 사용하여 밸브를 제어합니다.
Namur 솔레노이드 밸브는 전기 신호로 공기 공급을 제어합니다.
스프링 리턴 기능 (전기 및 공압 작동기에서) 또는 배터리 백업 기능 (전기 작동기에서)은 고장 안전 작동을 보장합니다.
인클로저는 ATEX 요구 사항을 충족시키는 데 도움을줍니다.
빠른 배기 밸브
에어 필터 레귤레이터
스로틀 판
니들 밸브

액츄에이터로 버터 플라이 밸브를 선택할 때 고려해야 할 주요 요소

물질
사용 가능한 계측기 공기
밸브 라인 압력
온도
얼마나 자주 밸브가 작동 될 것인가
밸브 토크
환경
수분 수준

버터 플라이 밸브는 다음 용도에 적합합니다.

대부분의 나비 형 밸브는 공기, 분말 및 유체의 흐름을 제어하는 데 적합합니다.
특수 폴리 테트라 플루오로 에틸렌 (PTFE) 라이닝 버터 플라이 밸브는 산과 공격적인 화학 물질을 포함하는 응용 분야에 사용할 수 있습니다.
탄소 또는 스테인레스 스틸 몸체가있는 금속 인코넬 또는 RPTFE 시트는 극한의 온도와 압력에서의 적용을 위해 요청시 제공됩니다.

액츄에이터가있는 버터 플라이 밸브는 다음 위치에서 사용됩니다

주택들
진력
병원
제조 공장
정유 및 석유 처리
발전소
수처리 공장
가스 공사
ATEX 지역
근해 위치

ISO 마운트는 나비 형 밸브를 액추에이터로 정확하게 조립하는 과정을 간소화하는 국제 표준 지침입니다.

버터 플라이 밸브는 다음 표준 및 인정을 준수합니다.

ATEX
학사 OHSAS 18001
DGRL
DIN EN ISO 14001
DIN EN ISO 9001
DVGW
EAC
화재 안전
GOST (발신)
SIL
TA Luft
API 609 및 API 598

공압 작동기는 다음 표준 및 규정을 준수합니다.

품질 시스템 관리 UNI EN ISO-9001 : 2008
러시아 연방, 벨로루시, 카자흐스탄 수출 허가 TU-CRE
ESHR 준수 기계류 지침 2006 / 42 / CE 선언
SIL-3 안전 무결성 레벨 IEC EN 61508/61511
IP67 보호 코드 선언 EN 60529 / A1 : 1999
폭발성 환경에서 사용하기위한 적합 선언 (알루미늄) ATEX 2014 / 34 / UE
폭발 환경에서 사용하기위한 적합성 선언 (스테인레스 스틸) ATEX 2014 / 34 / UE
선언 적합성 설계, 제조 및 테스트 EN 15714-3 : 2009

전동 액추에이터는 다음 표준 및 규정을 준수합니다.

SO 9001, ISO 14001, OHSAS 18001
ATEX, NEMA, IEEE, RCC-E, SIL
ABS, CSA, BUREAU VERITAS, GERMANISCHER LLOYDS, GOST, INERIS, TÜV

액츄에이터가있는 버터 플라이 밸브의 유형

버터 플라이 밸브에는 6 종류가 있습니다

웨이퍼 버터 플라이 밸브
견고한 버터 플라이 밸브
이중 플랜지 버터 플라이 밸브
동심원 버터 플라이 밸브
더블 오프셋 버터 플라이 밸브
트리플 오프셋 버터 플라이 밸브

버터 플라이 밸브는 다음 자재로 제공됩니다

주철
탄소강
스테인레스 스틸

버터 플라이 밸브 용 시트는 다음 재료 및 크기로 제공됩니다

EPDM - 좌석은 2 인치에서 24 인치까지 제공됩니다.
NBR, VITON 및 PTFE - 좌석은 2 인치에서 12 인치까지 제공됩니다.
금속 또는 RPTFE 시트 (더블 오프셋 및 트리플 오프셋 버터 플라이 밸브 용) - 크기 범위는 2 인치에서 24 인치입니다.

더 큰 크기는 요청시 제공됩니다.

액추에이터

전동 액추에이터
공압식 액추에이터
랙 및 피니언 액추에이터
스카치 요크 액추에이터
스테인레스 스틸 액츄에이터
ATEX 액추에이터
SIL 3 액추에이터
PTFE 코팅 액추에이터
유럽 제조용 액츄에이터
EU 제조용 액츄에이터
TU-CRE 액추에이터

액추에이터가 장착 된 엔지니어링 나비 밸브의 경우 지금 문의하십시오. 우리는 귀사의 요구 사항을 충족시킬 수있는 완벽한 솔루션을 제공하게되어 기쁩니다.
