AXOS 8 Compact Generator

AXOS 8 [2490800]

The AXOS 8 - Compact Generator adalah penyelesaian padat yang menggabungkan beberapa ujian EMC ke dalam satu penyelesaian ekonomi tunggal. Ini membolehkan ujian automatik dan sepenuhnya automatik ke piawaian IEC, EN, ANSI, IEEE dan UL yang paling biasa.

Hubungi Haefely Hipotronics Minta Sebut Harga Minta Dokumentasi

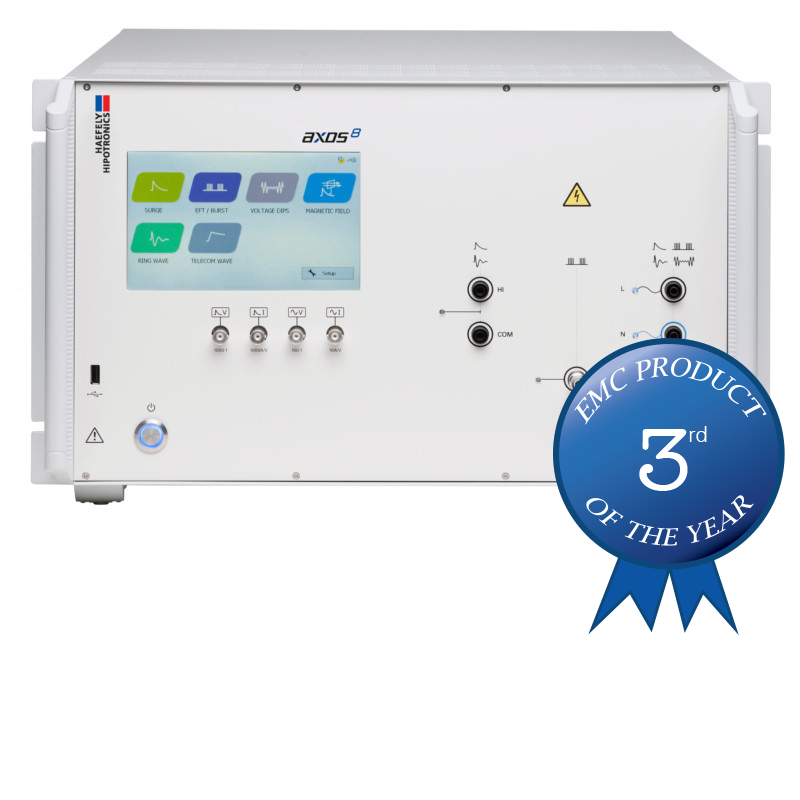

The AXOS 8 - Generator Compact

AXOS 8 Compact Generator boleh digabungkan secara berasingan sama ada dengan 7 kV Surge Combination Wave, 5 kV EFT / Burst, Dips & Interrupts *, Wave Telecom, Ring Wave bersama rangkaian gandingan / decoupling fasa tunggal bersepadu. Ini membolehkan ujian automatik dan sepenuhnya automatik ke piawaian IEC, EN, ANSI, IEEE dan UL yang paling biasa.

AXOS 8 sama ada boleh dikendalikan oleh panel depan dengan antara muka grafik warna yang besar atau jauh dari PC. Menu yang mudah digunakan bersama dengan ketersediaan rutin ujian yang telah ditetapkan untuk piawaian yang berbeza membuat ujian mudah dan boleh dipercayai, walaupun untuk pengguna kurang kerap. Banyak fungsi tambahan seperti fungsi permulaan / henti luaran membolehkan integrasi mudah sistem ujian juga dalam persekitaran ujian khusus pelanggan.

Semua parameter ujian boleh diubah dalam pelbagai luas di atas keperluan standard. Bersama-sama dengan keupayaan menukar parameter ujian semasa ujian, AXOS 8 bukan hanya produk ideal untuk pematuhan dan ujian pra-pematuhan, berguna untuk fungsi pemantauan & debugging semasa fasa desain juga.

Pelbagai jenis rangkaian gandingan / penyahkodan yang mesra kos dan pengguna untuk talian kuasa serta untuk data simetrik dan asimetri dan talian isyarat boleh didapati sebagai pilihan.

Pilihan Perisian

Perisian Kawalan Jauh

Perisian kawalan jauh yang boleh didapati dengan mudah membolehkan pengguna mengawal AXOS 8 dengan menggunakan alat jauh seperti PC, Tablet atau Telefon pintar standard. Sambungan itu boleh ditubuhkan dengan meletakkan kabel "titik ke titik" atau melalui rangkaian tanpa wayar (titik akses yang berasingan diperlukan).

Perisian Pelaporan

Perisian pelaporan secara automatik membuat laporan ujian. Pengetua utama boleh disesuaikan dengan logo syarikat individu atau teks lain yang diperlukan. Input data boleh dibekalkan secara langsung oleh perisian kawalan jauh atau semasa menyimpan data pada pemacu USB. Data boleh digunakan dari menu mod urutan secara terus dan laporan akan dijana. Maklumat terperinci akan disediakan dengan alat perisian pelapor itu sendiri. Perisian pelaporan ini bersesuaian dengan Windows 7 dan Windows 8 (32- dan 64-bit).

The Sequencer

Ujian individu yang disimpan di komputer atau di AXOS 8 sendiri boleh digabungkan untuk membentuk urutan ujian yang kompleks dan sepenuhnya automatik. Ciri ini membolehkan ujian Surge, EFT / Burst, dan Voltage Dips dikaitkan dan dijalankan dalam urutan yang berterusan. IEC yang sudah dipanaskan dan piawaian generik membuat pengaturcaraan lebih mudah berbanding sebelum ini.

AXOS 8 Data Teknikal

Data Umum

Kuasa Kawalan	85V - 264V 50 / 60Hz	Dimensi (WXHXD)	22 "/ 6U 45 x 27 x 50cm
Penyimpanan Ujian Pengguna	Tidak terhad	Berat badan	30kg
Antara Muka Jauh	Ethernet, RJ45	USB	untuk USB Memory Stick
Paparan	7 "/ 800 x 480/24 bit dengan skrin sentuh	AUX. Antara muka	D-SUB 37 pin untuk CDN luar, pengubah luaran, lain-lain
Input Pencetus Luaran	5V TTL	Input Synch	BNC, 10V - 264V AC
Mencetuskan Output	5V TTL	Input Mula / Henti Luar	5V TTL, Memulakan / Menghentikan urutan ujian yang telah ditetapkan
EUT Failed Input	5V TTL	Output Analog	0 - 10V, untuk digunakan dengan pilihan luaran
Output Lampu Amaran	2 x 24V / 1A DC	Litar Keselamatan	Menghentikan ujian apabila dikunci

IEC / EN 61000-4-4 Edition 3 EFT / Bursts

Voltan Output	0.2 - 5.0kV ± 10% pada output sepaksi	Frekuensi Spike	1Hz - 1MHz
Polariti	Positif / Negatif / Ganti	Durasi pecah	10μs - 1s
Output Impedance	50Ω	Tempoh pecah	1ms - 10s
Masa Meningkat	5ns ± 30%	Masa Ujian	1s - 1000 min
Tempoh Impuls	50ns ± 30% pada 50Ω 50ns -15 100ns pada 1000Ω	Pencetus	Automatik, Manual, Input Pencetus Luaran
Mod Burst	Normal, Berterusan, Nyata, Rawak	Rangkaian Gandingan Fasa Satu / Rangkaian Penyusunan Bersepadu	264V AC / 16A 220V DC / 10A

IEC / EN 61000-4-5 Edisi 3 Surge Combination Wave

Voltan Output	0.2 - 7.0kV ± 10%	Output semasa	0.1 - 3.5kA ± 10%
Masa Peningkatan Voltan	1.2μs ± 30%	Masa Rangsangan Semasa	8μs ± 20%
Durian Voltan	50μs ± 20%	Tempoh Semasa	20μs ± 20%
Polariti	Positif / Negatif / Ganti	Rangkaian Gandingan Fasa Satu / Rangkaian Penyusunan Bersepadu	264V AC / 16A 220V DC / 10A
Output Impedance	2Ω / 12Ω	Trigger Impulse	Automatik 2s - 100 min Manual Input Pencetus Luaran
Penyegerakan Fasa	0 - 359 ° dengan 1 ° langkah atau mod tak segerak	Preset Kaunter	1 - 1000 / tak terhingga
Kaunter	100000	Puncak Pemantauan Semasa	Output BNC: 1kA / V Paparan: 3 Digit
Monitor Voltan Pantau	Output BNC: 1000: 1 Paparan: 3 Digit

IEC / EN 61000-4-5 Wave Telecom / ITU K.20, K.21, K.44, K.45 (Modul TW 8 luar diperlukan)

Voltan Output	0.2 - 7.0kV ± 10%	Impedans Sumber / Gandingan	15Ω x 1 40Ω x 4 40Ω gas arrestors x 4
Masa Depan OCV	10μs ± 30%	SCC Masa Depan	5μs ± 20%
OCV masa pembusukan	700μs ± 20%	SCC Time Decay	320μs ± 20%
Polariti	Positif / Negatif / Ganti	Berat badan	10kg
Keluaran	4mm pisang soket	Dimensi	19 "/ 4U 45 x 18 x 49cm

IEC / EN 61000-4-11 Edition 2 dan IEC / EN 61000-4-29 Dips dan Interrupts

* Voltan Maks	264V AC 220V DC	Waktu Ganggu	0.5 - 800 Tempoh 100μs - 1000 min
* Maksimum Semasa	10A DC 16A AC berterusan 20A untuk 5s 23A untuk 3s 40A untuk 3s > 500A arus masuk semasa	Waktu Selang	1 - 800 Tempoh bersegerak 100μs - 1000 min asynchronous
Pencetus	Automatik Manual Input Pencetus Luaran	Masa Ujian	1s - 1000 min Infinite
Tahap gangguan Tahap Dip	0% 0 - 99% dengan sumber voltan luaran	Penyegerakan Fasa	0 - 359 ° 16/40/50 / 60Hz Mod tak segerak
Monitor Voltan RMS	Output BNC: 100: 1 Paparan: 4 Digit	RMS Monitor Semasa	Output BNC: 10A / V Paparan: 4 Digit

* AC Kuasa untuk AXOS sahaja. Jangan gunakan DC melalui DIP 116 unit.

IEC / EN 61000-4-12 Edition 3 dan ANSI / IEEE C62.41 Ring Wave

Voltan Maks	0.2 - 7.0kV ± 10%	Kadar Pengulangan	Sehingga 30 denyutan / min
Kekerapan	100kHz	Polariti	Positif / Negatif / Ganti
Masa Meningkat OC	0.5μs	Output Terapung	Maks. 460V / AC
Rise Time SC	1μs	Ketepatan Penyegerakan Fasa	± 1 °
Impedans	12Ω, 30Ω	Kadar redaman	0.4 0.4 0.4
Monitor Voltan Pantau	Output BNC: 1000: 1 Paparan: 3 Digit	Puncak Pemantauan Semasa	Output BNC: 1kA / V Paparan: 3 Digit
