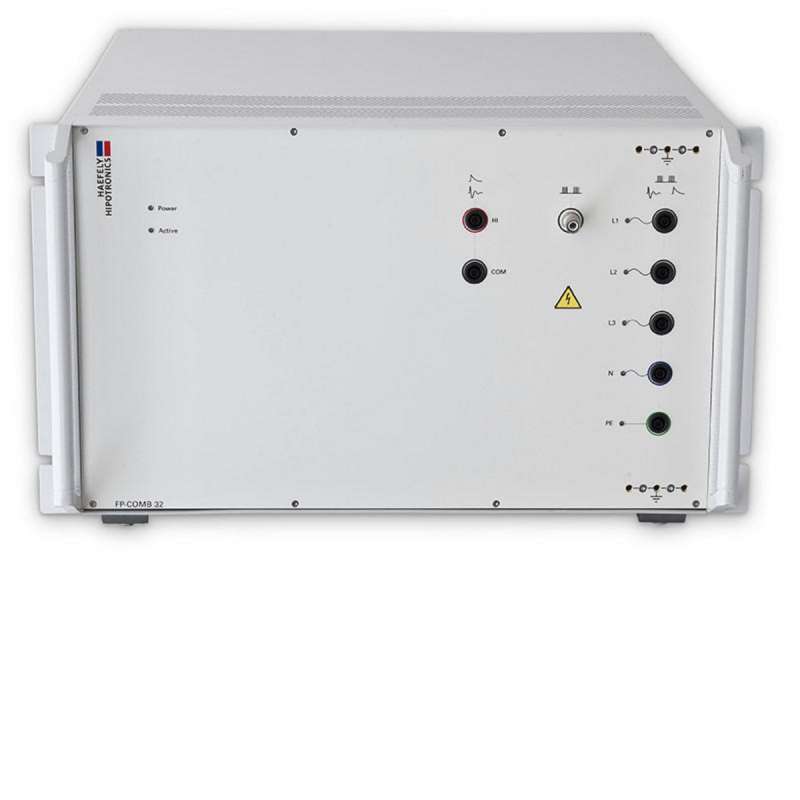

FP-COMB 32
FP-COMB 32 [2490430]
Rangkaian coupling / decoupling FP-COMB 32 untuk kegunaan dengan Wave Combination Wave, Ring Wave, dan ujian EFT / Bursts. Mematuhi sepenuhnya keperluan standard IEC / EN 61000-4-4, IEC / EN 61000-4-5, dan IEC / EN 61000-4-12
Rangkaian gandingan / decoupling FP-COMB 32 - untuk
Surge Combination Wave, Wave Ring dan EFT / Burst -
mematuhi sepenuhnya keperluan standard
IEC / EN 61000-4-4, IEC / EN 61000-4-5 dan IEC / EN
61000-4-12.
FP-COMB 32 dikawal oleh AXOS 5 / AXOS 8
sistem ujian imuniti yang diperkembangkan. CDN
secara automatik mengubah laluan gandingan, fasa
sudut dan impedans sumber berdasarkan ujian
parameter yang ditetapkan oleh pengguna melalui pengawal AXOS -
bergantung pada mod standard dan gandingan.
FP-COMB 32 direka untuk mengurangkan baki
tahap voltan pada input utama EUT dengan mengintegrasikan
induksi decoupling yang betul untuk setiap jenis CDN
permohonan untuk memenuhi keperluan (dengan
menganggap penurunan voltan pada arus undian). Selain daripada
yang meliputi piawaian EN / IEC 61000-4-5, FPCOMB
32 juga meliputi ujian untuk memenuhi lonjakan
keperluan yang digariskan dalam ANSI / IEEE C62.41.
ciri-ciri
- Surge Combination Wave, 1.2 / 50μs - 8 / 20μs
- Ring Wave, 100 kHz
- Transient Fast (EFT) / Bursts
- Voltan impuls 7kV untuk Surge Combination Wave dan Wave Ring
- Voltan impuls 5kV untuk EFT / Bursts
- Fasa talian 480V AC / DC fasa ke fasa
- 32A EUT semasa per fasa
- Penyegerakan sudut fasa untuk setiap laluan
Faedah
- CDN gabungan untuk Wave Combination Surge, Wave Ring, dan EFT / Bursts
- LED menunjukkan mod aktif dan laluan gandingan
- Pemilihan automatik Galakan impedans
- Sepenuhnya jauh dikawal oleh penjana siri AXOS
Spesifikasi teknikal
Gandingan
| Input CDN | Panel hadapan soket pisang | 5 Penyambung |
| CDN Outputs | Panel hadapan soket pisang | 5 Penyambung |
| Bentuk gelombang | EFT / Burst Surge Combination Wave Ring Wave | IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-12 |
| Voltan Input EFT Maksimum | 5kV | |
| Voltan Input Surge Maksimum | 7kV | |
| Voltan Input Wave Gelombang Maksimum | 7kV | |
| Pemilihan Laluan Gandingan | Automatik | IEC ANSI |
| Penyegerakan | 10V - 480V voltan input, 0-359 °, langkah 1 ° | Sinkronkan pada laluan gandingan, keluarkan panel belakang BNC |
Decoupling
| Voltan AC | Sehingga 480V AC 16.7Hz, 50Hz, 60Hz |
| Voltan DC | Sehingga 480V DC |
| Nominal Current | 32A |
| Julat Voltan Input EFT | 0.2kV - 5kV |
| Surge Combination Range Input Voltage Range | 0.2kV - 7kv |
| Julat Voltan Input Gelombang Ring | 0.2kV - 7kV |
| Pemilihan Laluan Gandingan | Automatik |
| Penyegerakan | 10V hingga 480V voltan input, 0-359 °, langkah 1 ° |
