FP-COMB 32
FP-COMB 32 [2490430]

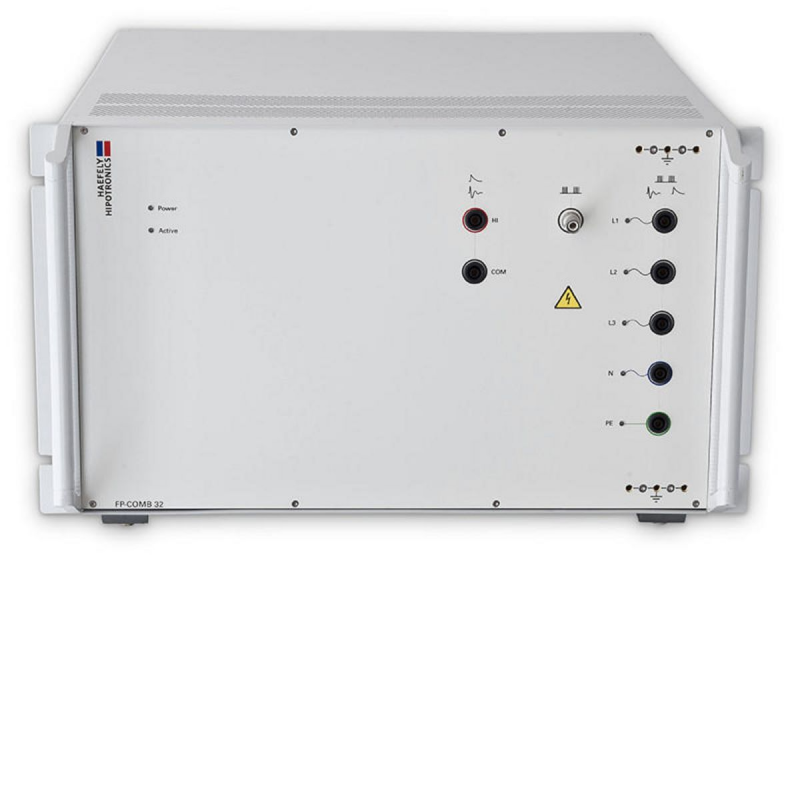

Het FP-COMB 32 koppelings- / ontkoppelingsnetwerk voor gebruik met de Surge Combination Wave, Ring Wave en EFT / Bursts-tests. Voldoet volledig aan de standaardvereisten van IEC / EN 61000-4-4, IEC / EN 61000-4-5 en IEC / EN 61000-4-12
Het FP-COMB 32 koppel / ontkoppelingsnetwerk - voor
Surge Combination Wave, Ring Wave en EFT / Burst -
is volledig compatibel met de standaardvereisten van
IEC / EN 61000-4-4, IEC / EN 61000-4-5 en IEC / EN
61000-4-12.
De FP-COMB 32 wordt bestuurd door de AXOS 5 / AXOS 8
uitbreidbaar immuniteitstestsysteem (en). Het CDN
verandert automatisch de koppelingspaden, fase
hoeken en bronimpedantie op basis van test
parameters ingesteld door de gebruiker via de AXOS-controller -
afhankelijk van de standaard en koppelingsmodus.
De FP-COMB 32 is ontworpen om resterende te verminderen
spanningsniveaus bij de EUT-netvoeding door integratie van de
juiste ontkoppelingsinductoren voor elk type CDN
toepassing om aan de vereisten te voldoen (met
met betrekking tot spanningsverlies bij de nominale stroom). Losstaand van
volgens de norm EN / IEC 61000-4-5, de FPCOMB
32 dekt ook tests om aan schommelingen te voldoen
vereisten uiteengezet in ANSI / IEEE C62.41.
Kenmerken
- Surge-combinatiegolf, 1,2 / 50μs - 8 / 20μs
- Ringgolf, 100 kHz
- Electrical Fast Transient (EFT) / bursts
- 7 kV-impulsspanning voor Surge Combination Wave en Ring Wave
- 5 kV-impulsspanning voor EFT / bursts
- Lijnspanning 480V AC / DC fase tot fase
- 32 A EUT-stroom per fase
- Fasehoeksynchronisatie voor elk pad
Voordelen
- Gecombineerde CDN voor surge-combinatiegolf, ringgolf en EFT / bursts
- LED's geven de actieve modus en het koppelingspad aan
- Automatische selectie van surge impedantie
- Volledig op afstand bestuurbaar door de AXOS-serie generatoren
Technische specificaties
Koppelen
| CDN-ingangen | Banana Socket Front Panel | 5 connectoren |
| CDN-uitgangen | Banana Socket Front Panel | 5 connectoren |
| waveforms | EFT / Burst Surge Combination Wave Ringgolf | IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-12 |
| Maximale EFT ingangsspanning | 5kV | |
| Maximale surge-ingangsspanning | 7kV | |
| Maximale ringgolf-ingangsspanning | 7kV | |
| Padselectie koppelen | automatisch | IEC ANSI |
| Synchronisatie | 10V - 480V ingangsspanning, 0-359 °, stap 1 ° | Synchronisatie op koppelingspad, uitgang BNC-achterpaneel |
Ontkoppeling
| Voltage AC | Tot 480V AC 16,7 Hz, 50 Hz, 60 Hz |
| Voltage DC | Tot 480V DC |
| Nominale stroom | 32A |
| EFT ingangsspanningsbereik | 0,2 kV - 5 kV |
| Overspanningscombinatiegolf Ingangsspanningsbereik | 0.2kV - 7kv |
| Ringgolf-ingangsspanningsbereik | 0,2 kV - 7 kV |
| Padselectie koppelen | automatisch |
| Synchronisatie | 10V tot 480V ingangsspanning, 0-359 °, stap 1 ° |
