Butterflyventiltypene passer for enhver industriell applikasjon

sommerfuglventil [butterfly valve]

Omega ventiler har forskjellige typer butterflyventiler som er tilgjengelige for å dekke dine behov.

Butterflyventiler brukes til å isolere eller kontrollere væskestrømmen. Butterflyventilen kan betjenes enten manuelt manuelt (lokalt) eller automatisk av en aktuator (eksternt).


Butterfly ventiler er mindre og lettere enn ball, gate eller globe ventiler. De enkle konstruksjons- og driftsprinsippene gjør butterflyventilene til et kostnadseffektivt alternativ. Ventilen kan modifiseres for å minimere væsketap ved å endre disken.

Den myke sittefuglventilen er designet for å være kostnadseffektiv. Med den myke ventilen, bare skiven, stammen og setet berører væsken, noe som gjør at materialet i kroppen kan bygges av billigere materialer. Derfor er mange myke seter butterfly ventiler konfigurert i støpejern med rustfritt stål trim og EPDM sete.

Strømmen av væsker styres av skiven eller spjeldet, som roterer på en sentralstamme. Butterflyventilen roterer til 90 ° eller i kvart omdreining for å åpne eller lukke ventilen. Andre spesifikke anvendelser er mulige ved å åpne ventilen ved faste punkter på 10 °, 20 °, 40 ° og 45 °. De fleste butterflyventiltyper er toveis og kan roteres i begge retninger.

Butterflyventiler er egnet for følgende applikasjoner

  • De fleste typer butterflyventiler er egnet for å kontrollere luftstrøm, pulver og væsker.
  • Spesielle polytetrafluoroetylen (PTFE) lined butterfly ventiler er tilgjengelige for applikasjoner som involverer syrer og aggressive kjemikalier.
  • Metal Inconel eller RPTFE seter med karbon eller rustfritt stål, er tilgjengelig på forespørsel for bruk i ekstreme temperaturer og trykk.

Butterflyventiler brukes på følgende steder

  • hus
  • kontorer
  • sykehus
  • Produksjonsfabrikker
  • Oljeraffinaderier og oljerigger
  • Kraftstasjoner
  • Vannrensingsanlegg
  • Gassverk

Alle sommerfuglventiltyper levert av Omega Valves oppfyller følgende standarder

  • ATEX
  • BS OHSAS 18001
  • DGRL
  • DIN EN ISO 14001
  • DIN EN ISO 9001
  • DVGW
  • EAC
  • Brannfarlig
  • GOST (utgående)
  • SIL
  • TA Luft
  • API 609 og API 598

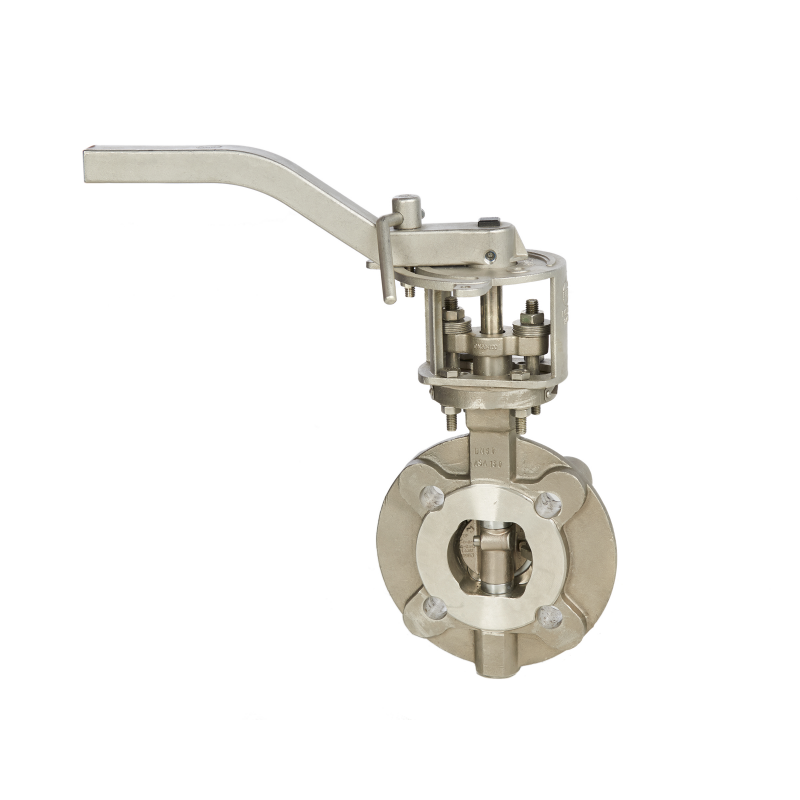

Det er seks sommerfuglventiler

  • Wafer Butterfly Valve

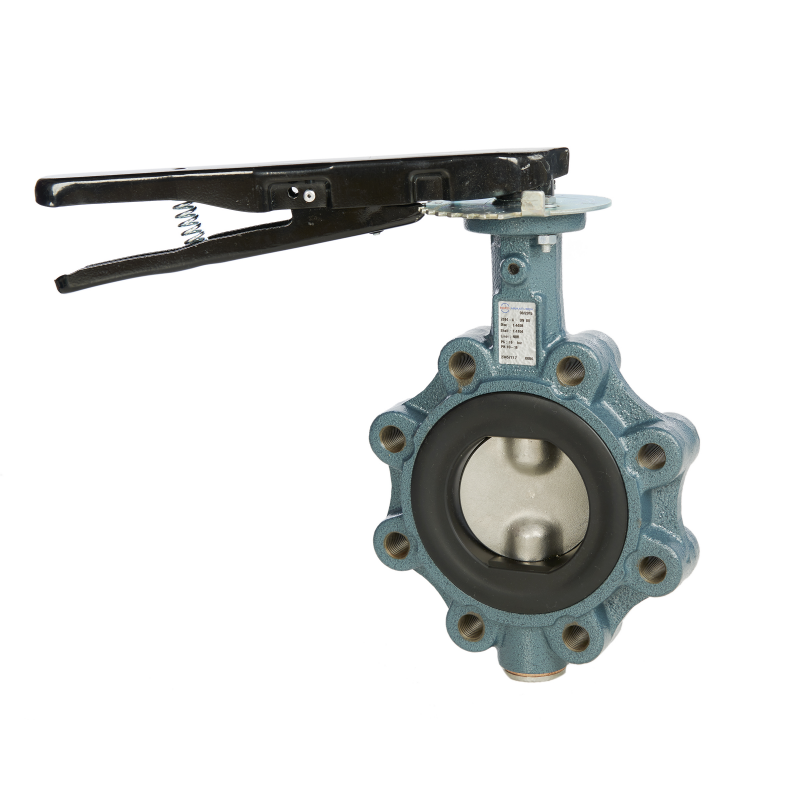

  • Lugged Butterfly Valve
  • Double Flanged Butterfly Valve
  • Konsentrisk Butterflyventil
  • Double Offset Butterfly Valve
  • Triple Offset Butterfly Valve

Butterflyventilene er tilgjengelige i følgende materialer

  • Støpejern
  • Karbonstål
  • Rustfritt stål

Setet til sommerfuglventilene er tilgjengelig i følgende materiale og størrelser

  • EPDM - Setet er tilgjengelig fra 2 tommer til 24 tommer.
  • NBR, VITON og PTFE - Setet er tilgjengelig fra 2 tommer til 12 tommer.
  • Metall- eller RPTFE-seter (for dobbeltforskyvning og tredobbelte offset-butterflyventil) - Størrelsen varierer fra 2 tommer til 24 tommer.

Større størrelser er tilgjengelig på forespørsel. For konstruerte sommerfuglventiler, ta kontakt med oss ​​nå. Vi vil gjerne tilby deg en komplett løsning for å oppfylle dine krav.
