Butterflyventil med aktuator for mer produktive operasjoner

sommerfuglventil med aktuator [butterfly valve with actuator]

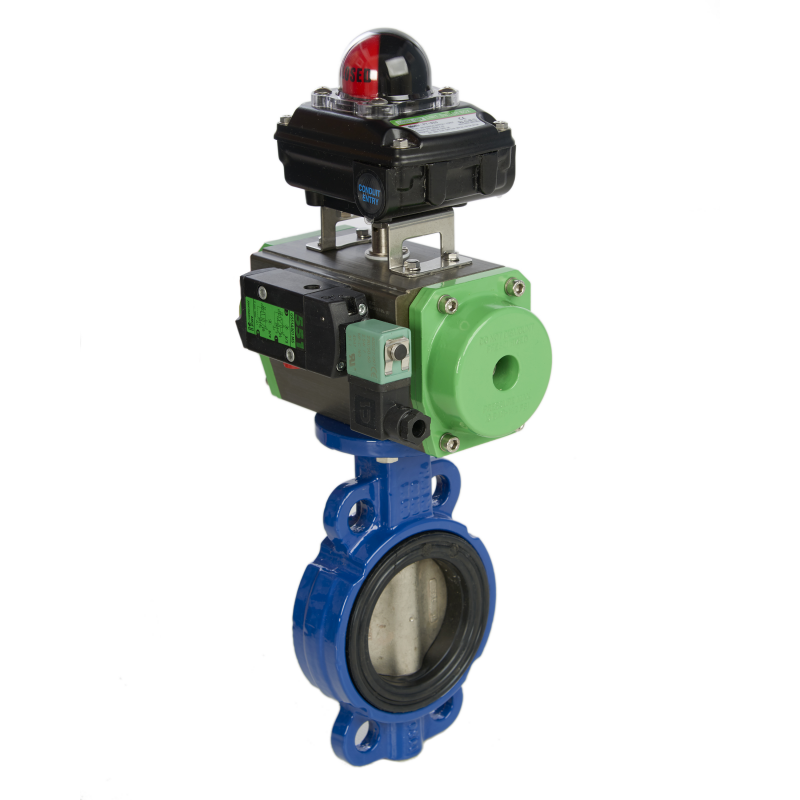

sommerfuglventil med aktuator og bryterboks

Butterflyventilen med aktuator er et effektivt verktøy for å automatisere enhver industriell prosess. Det brede utvalget av alternativer, materialer og konfigurasjoner gjør at butterflyventilen kan styres med en knapp og overvåkes live. De to vanlige ventilaktuatorene er pneumatiske og elektriske aktuatorer. Aktuatorer montert på butterflyventiler er kjent som "roterende aktuatorer".

Kontakt Omega Valves Be om et tilbud Be om dokumentasjon

Etter at butterflyventilen med aktuatoren er montert (med enten den pneumatiske eller elektriske aktuatoren), leveres luft eller strøm til aktuatoren. Ventilen roterer til 90 ° eller i kvart omdreining for å åpne eller lukke ventilen. Andre spesifikke anvendelser er mulige ved å åpne ventilen ved faste punkter på 10 °, 20 °, 40 ° og 45 °.

Butterflyventilen med aktuator eliminerer behovet for en operatør å holde seg nær ventilen og betjene ventilen manuelt. Operatøren kan nå styre bevegelsen av ventilen eksternt, fra kontrollrommet.

Følgende tilbehør øker bruken av butterflyventilen med aktuatorer

Bryterboksen informerer operatøren når ventilen er åpen eller lukket.
Den elektro-pneumatiske stillingen styrer ventilen ved hjelp av et 4-20mA signal.
Namur magnetventilen styrer lufttilførselen med et elektrisk signal.
Fjærretursfunksjonen (i elektriske og pneumatiske aktuatorer) eller batteriets sikkerhetskopieringsfunksjon (i elektriske aktuatorer) sikrer en feilsikker drift.
Kabinettet hjelper til med å oppfylle ATEX-kravene
Hurtig avtrekksventil
Luftfilter regulator
Gassplate
Nåleventil

Viktigste faktorer å vurdere når du velger en sommerfuglventil med aktuator

Stoffet
Tilgjengelig instrumentluft
Ventilledningstrykket
Temperatur
Hvor ofte skal ventilen betjenes
Ventilmoment
Miljø
Fuktighetsnivåer

Butterflyventiler er egnet for følgende applikasjoner

De fleste typer butterflyventiler er egnet for å kontrollere luftstrøm, pulver og væsker.
Spesielle polytetrafluoroetylen (PTFE) lined butterfly ventiler er tilgjengelige for applikasjoner som involverer syrer og aggressive kjemikalier.
Metall Inconel eller RPTFE seter med karbon eller rustfritt stål, er tilgjengelig på forespørsel for bruk i ekstreme temperaturer og trykk.

Butterflyventilen med aktuator brukes på følgende steder

hus
kontorer
sykehus
Produksjonsfabrikker
Oljeraffinaderier og oljerigger
Kraftstasjoner
Vannbehandling fabrikker
Gassverk
ATEX-områder
Offshore-steder

ISO Mount er en internasjonal standardguide som forenkler prosessen med å montere sommerfuglventilen med aktuatoren nøyaktig.

Butterflyventilene overholder følgende standarder og akkreditering

ATEX
BS OHSAS 18001
DGRL
DIN EN ISO 14001
DIN EN ISO 9001
DVGW
EAC
Brannfarlig
GOST (utgående)
SIL
TA Luft
API 609 og API 598

Den pneumatiske aktuatoren oppfyller følgende standarder og forskrifter

Kvalitetssystemadministrasjon UNI EN ISO-9001: 2008
Autorisasjon til eksport Russland, Hviterussland, Kasakhstan TU-CRE
Erklæring om ESHR Compliance Machinery Directive 2006/42 / CE
SIL-3 Sikkerhetsintegritetsnivå IEC EN 61508/61511
IP67-beskyttelseskodeerklæring EN 60529 / A1: 1999
Konformitetserklæring for bruk i eksplosive miljøer (aluminium) ATEX 2014/34 / UE
Konformitetserklæring for bruk i eksplosive miljøer (rustfritt stål) ATEX 2014/34 / UE
Konformitetserklæring Design, produksjon og testing EN 15714-3: 2009

Den elektriske aktuatoren overholder følgende standarder og forskrifter

SO 9001, ISO 14001, OHSAS 18001
ATEX, NEMA, IEEE, RCC-E, SIL
ABS, CSA, BUREAU VERITAS, GERMANISCHER LLOYDS, GOST, INERIS, TÜV

Typer av sommerfuglventil med aktuator

Det er seks typer sommerfuglventil

Wafer Butterfly Valve
Lugged Butterfly Valve
Double Flanged Butterfly Valve
Konsentrisk Butterflyventil
Double Offset Butterfly Valve
Triple Offset Butterfly Valve

Butterflyventilene er tilgjengelige i følgende materialer

Støpejern
Karbonstål
Rustfritt stål

Setet til sommerfuglventilene er tilgjengelig i følgende materiale og størrelser

EPDM - Setet er tilgjengelig fra 2 tommer til 24 tommer.
NBR, VITON og PTFE - Setet er tilgjengelig fra 2 tommer til 12 tommer.
Metall- eller RPTFE-seter (for dobbeltforskyvning og tredobbelte offset-butterflyventiler) - Størrelsen varierer fra 2 tommer til 24 tommer.

Større størrelser er tilgjengelig på forespørsel.
