Parallell glideventil for isolering av væske og gass

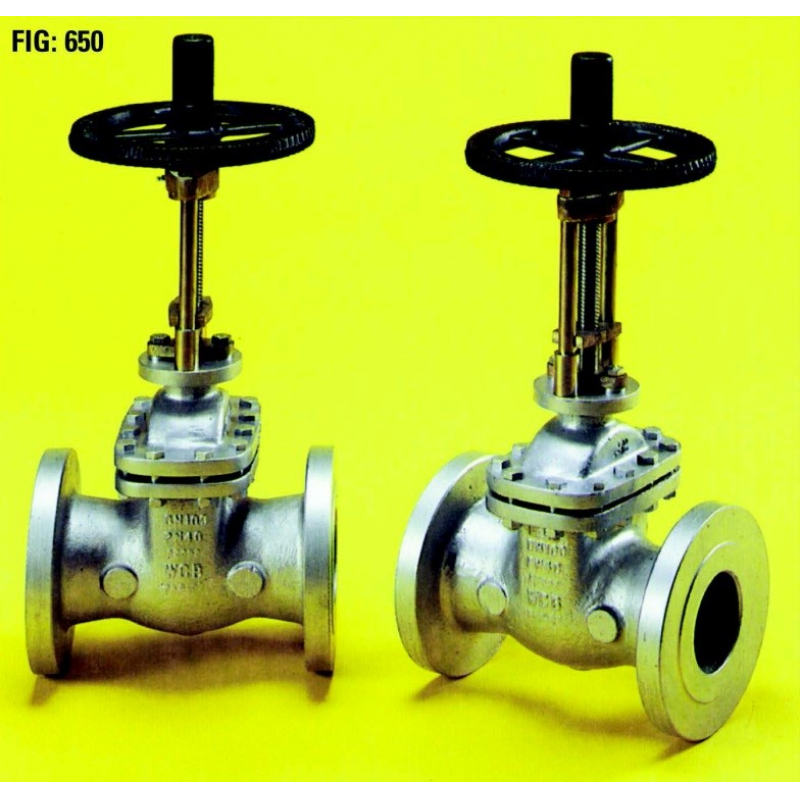

Parallell glidisolerende gateventil [Parallel slide valve]

Omega ventiler leverer parallelle glideventiler. Ventilene brukes til å isolere gass og væske. De er spesielt egnet for applikasjoner som involverer høyt trykk og høy temperatur damp eller vann.

Portventilen med parallell lysbilde kan produseres for ulike applikasjoner og miljøer. Kontakt oss nå for mer informasjon.


Ventilens tetningsvirkning genereres ved trykk, derfor er det nødvendig med et minimums differensialtrykk for tilfredsstillende bruk av produktet

Fordeler med den parallelle glideventilen

  • Ingen kile er nødvendig - Ventilen bruker systemtrykk og posisjon for å gi positiv isolasjonsstramming
  • Fjæren som er montert mellom platen, gir den første forseglingsfaktoren. Linjetrykk brukes da til å opprettholde tetningskraften
  • Ingen dreiemoment kreves - Når platen er på plass, er det ikke nødvendig med ekstra dreiemoment for å opprettholde tetningen
  • Ventilen er ikke utsatt for farlige spenningsnivåer under åpnings- / avsluttende tiltak
  • Ventilen krever en mindre driftskraft
  • Den glidende virkningen av ventilen forhindrer ruskoppling og for tidlig skade på komponentene
  • Forebygging av oppsamling av rusk bidrar til å unngå sittefeil, erosjon og lekkasje i ventilen
  • Tetningen er bare plassert på utgangssetet
  • Ventilen garanterer en jevn strømningsbane mellom setene

Eventuelle mindre seterforvrengninger kan innkvarteres, ettersom platene har litt frihet til å justere seg mellom seteflatene

Den parallelle glideventilen passer for følgende steder og applikasjoner:

  • Kraftproduksjon
  • Kombinert varme og kraft (CHP)
  • Kjemisk og petrokjemisk
  • sykehus
  • bryggerier
  • Kull
  • Gass og oljefyrte kraftverk
  • Kjernekraftverk
  • Turbine og prosessindustrier
  • Oppvarming og ventilasjon
  • Store og små industrielle komplekser

Omega ventiler oppfyller følgende standarder

  • BE EN ISO 9001: 2015
  • PED 2014/68 / EU

Den parallelle skyveisoleringsportventilen kan brukes i forskjellige miljøer. Spesiell oppmerksomhet er nødvendig i ekstreme temperaturer og trykk i forhold til materialet som brukes.

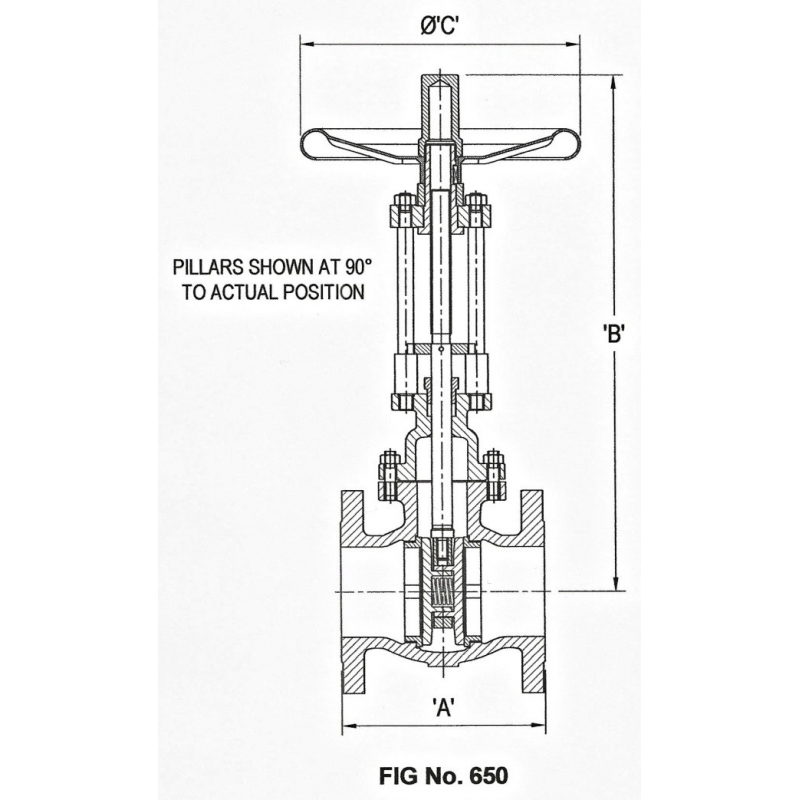

Tekniske spesifikasjoner

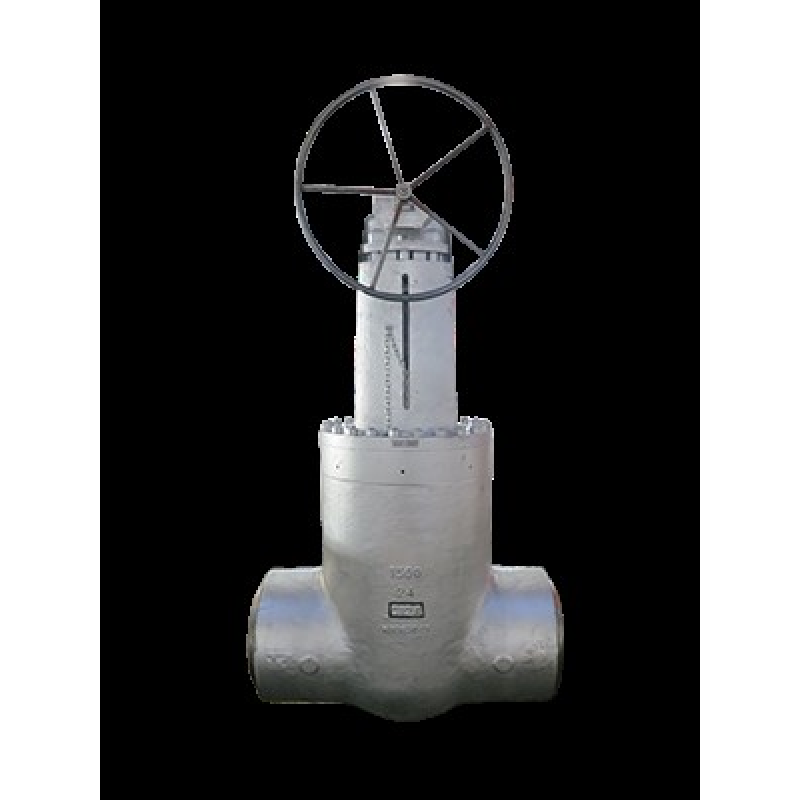

  • Flenser med ANSI eller DIN flenser, Butt Weld til ANSI Class 2500
  • 2 "(50mm) til 24" (600mm)
  • Størrelse - 15mm til 400mm
  • Materialer tilgjengelig - Karbonstål, lavtemperatur karbonstål og rustfritt stål
  • Materialer tilgjengelig på forespørsel - Legering og dupleks stål, og spesiell metallurgi
