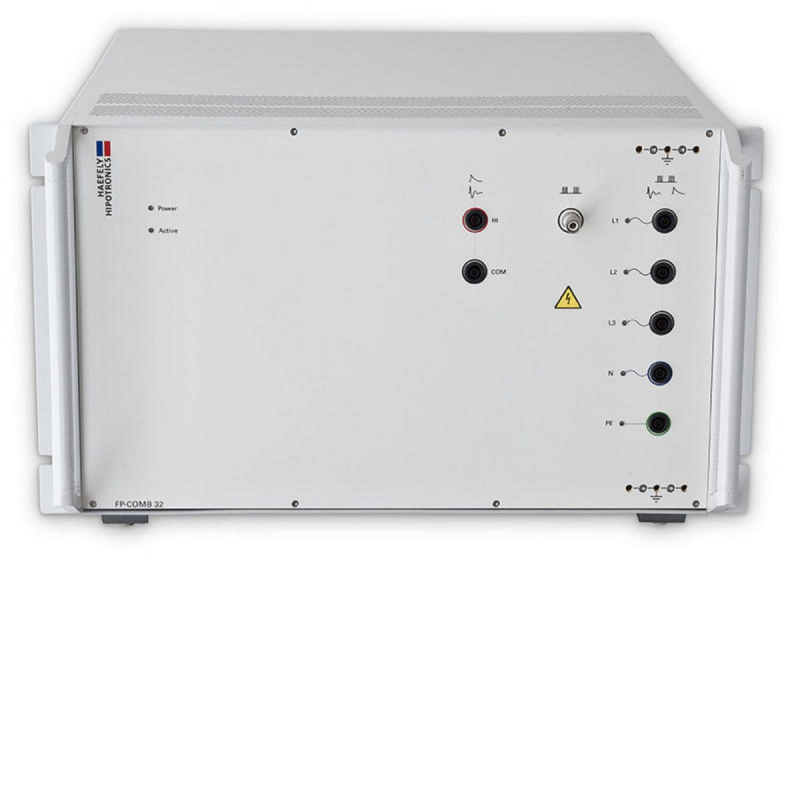

FP-COMB 32
FP-COMB 32 [2490430]
Sieć łącząca / oddzielająca FP-COMB 32 do użytku z falami uderzeniowymi, falami pierścieniowymi i testami EFT / Bursts. W pełni zgodny ze standardowymi wymaganiami IEC / EN 61000-4-4, IEC / EN 61000-4-5 i IEC / EN 61000-4-12
Sieć sprzęgająco-odsprzęgająca FP-COMB 32 - dla
Fala uderzeniowa, fala pierścieniowa i EFT / Burst -
jest w pełni zgodny ze standardowymi wymaganiami
IEC / EN 61000-4-4, IEC / EN 61000-4-5 i IEC / EN
61000-4-12.
Sterownik FP-COMB 32 jest sterowany przez AXOS 5 / AXOS 8
rozszerzalny system (-y) odporności. CDN
automatycznie zmienia ścieżki sprzęgania, fazę
kąty i impedancja źródła na podstawie testu
parametry ustawione przez użytkownika za pomocą kontrolera AXOS -
w zależności od trybu standardowego i sprzęgania.
FP-COMB 32 został zaprojektowany w celu zmniejszenia pozostałości
poziomy napięcia na wejściu sieciowym EUT poprzez integrację
właściwe dławiki odsprzęgające dla każdego typu CDN
zastosowanie w celu spełnienia wymagań (z
w odniesieniu do spadku napięcia przy prądzie znamionowym). Oprócz
obejmujące standard EN / IEC 61000-4-5, FPCOMB
32 obejmuje również testy w celu sprostania wzrostowi
wymagania określone w ANSI / IEEE C62.41.
cechy
- Fala uderzeniowa, 1,2 / 50μs - 8 / 20μs
- Fala pierścieniowa, 100 kHz
- Elektryczny szybki przejściowy (EFT) / impulsy
- Napięcie impulsu 7kV dla fali zespolenia i fali pierścieniowej
- Napięcie impulsu 5kV dla EFT / Bursts
- Napięcie linii 480V AC / DC faza-faza
- 32A Prąd EUT na fazę
- Synchronizacja kąta fazowego dla każdej ścieżki
Korzyści
- Połączone CDN dla fali złożonej, pierścieniowej i EFT / Burst
- Diody LED wskazują tryb aktywny i ścieżkę sprzężenia
- Automatyczny wybór impedancji udarowej
- W pełni zdalnie sterowane przez generatory serii AXOS
Specyfikacja techniczna
Sprzęganie
| Wejścia CDN | Panel przedni Banana Socket | 5 złącz |
| Wyjścia CDN | Panel przedni Banana Socket | 5 złącz |
| Przebiegi | EFT / Burst Fala przypływu Fala pierścienia | IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-12 |
| Maksymalne napięcie wejściowe EFT | 5 kV | |
| Maksymalne napięcie wejściowe udarowe | 7kV | |
| Maksymalne napięcie wejściowe fali pierścieniowej | 7kV | |
| Wybór ścieżki sprzęgania | Automatyczny | IEC ANSI |
| Synchronizacja | 10 V - napięcie wejściowe 480 V, 0-359 °, krok 1 ° | Synchronizacja na ścieżce sprzężenia, na tylnym panelu wyjściowym BNC |
Oddzielenie
| Napięcie AC | Do 480 V prądu przemiennego 16,7 Hz, 50 Hz, 60 Hz |
| Napięcie DC | Do 480V prądu stałego |
| Prąd nominalny | 32A |
| Zakres napięcia wejściowego EFT | 0,2 kV - 5 kV |
| Fala napięciowa wejściowa fali zespolonej | 0,2 kV - 7 kv |
| Zakres napięć wejściowych fali pierścieniowej | 0,2 kV - 7 kV |
| Wybór ścieżki sprzęgania | Automatyczny |
| Synchronizacja | Napięcie wejściowe 10 V do 480 V, 0-359 °, krok 1 ° |
