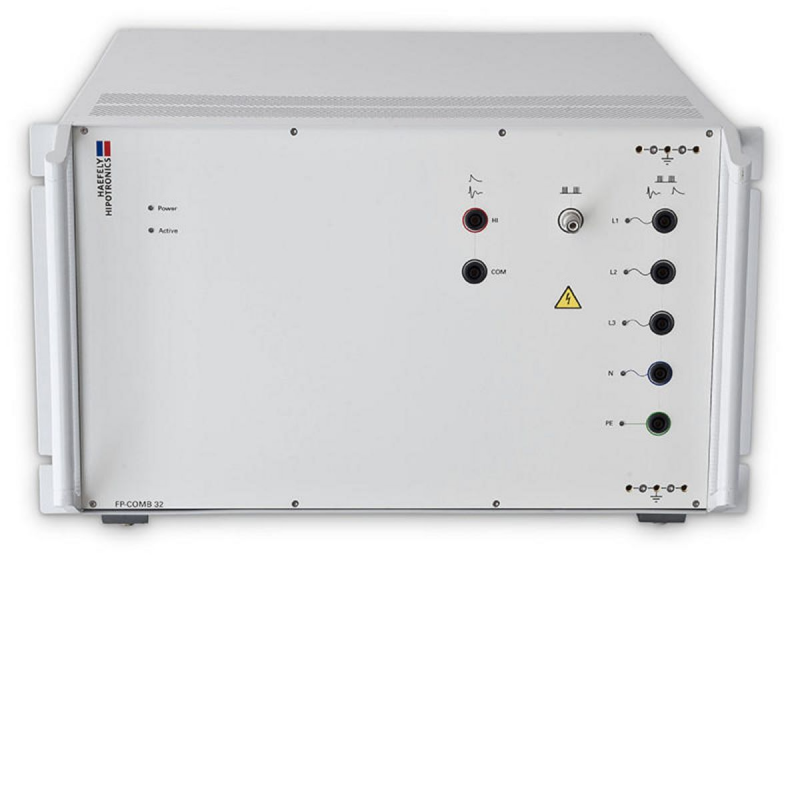

FP-COMB 32
FP-COMB 32 [2490430]
A rede de acoplamento / desacoplamento FP-COMB 32 para uso com os testes Wave, Ring Wave e EFT / Bursts. Totalmente compatível com os requisitos padrão da IEC / EN 61000-4-4, IEC / EN 61000-4-5 e IEC / EN 61000-4-12
A rede de acoplamento / desacoplamento FP-COMB 32 - para
Surge Combination Wave, Ring Wave e EFT / Burst -
é totalmente compatível com os requisitos padrão de
IEC / EN 61000-4-4, IEC / EN 61000-4-5 e IEC / EN
61000-4-12.
O FP-COMB 32 é controlado pelo AXOS 5 / AXOS 8
sistema (s) de teste de imunidade expansível. O CDN
muda automaticamente os caminhos de acoplamento, fase
ângulos e impedância da fonte com base no teste
parâmetros definidos pelo usuário através do controlador AXOS -
dependendo do modo padrão e de acoplamento.
O FP-COMB 32 foi projetado para reduzir o residual
níveis de tensão na entrada da rede EUT integrando a
indutores de desacoplamento adequados para cada tipo de CDN
aplicação para atender aos requisitos (com
em relação à queda de tensão na corrente nominal). Além de
cobrindo o padrão EN / IEC 61000-4-5, o FPCOMB
32 também cobre testes para atender o aumento
requisitos descritos no ANSI / IEEE C62.41.
Características
- Surge Combination Wave, 1,2 / 50μs - 8 / 20μs
- Ring Wave, 100 kHz
- Transiente Rápido Elétrico (EFT) / Bursts
- Tensão de impulso de 7kV para ondas de onda e onda de combinação de surto
- Tensão de impulso de 5kV para EFT / Bursts
- Tensão de linha 480V AC / DC fase a fase
- 32A EUT atual por fase
- Sincronização de ângulo de fase para cada caminho
Benefícios
- CDN combinado para onda de combinação de surto, onda de anel e EFT / explosões
- LEDs indicam modo ativo e caminho de acoplamento
- Seleção automática de impedância de sobretensão
- Totalmente controlado remotamente pelos geradores da série AXOS
Especificações técnicas
Acoplamento
| Entradas CDN | Banana Socket Front Panel | 5 conectores |
| Saídas CDN | Banana Socket Front Panel | 5 conectores |
| Formas de onda | EFT / Burst Surge Combination Wave Ring Wave | IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-12 |
| Tensão máxima de entrada EFT | 5kV | |
| Tensão máxima de entrada de sobretensão | 7kV | |
| Tensão máxima de entrada de onda de toque | 7kV | |
| Seleção do caminho de acoplamento | Automático | IEC ANSI |
| Sincronização | Tensão de entrada 10V - 480V, 0-359 °, passo 1 ° | Sincronização no caminho de acoplamento, saída do painel traseiro BNC |
Dissociação
| Voltagem AC | Até 480V AC 16,7 Hz, 50 Hz, 60 Hz |
| DC de tensão | Até 480V CC |
| Corrente nominal | 32A |
| Faixa de tensão de entrada EFT | 0.2kV - 5kV |
| Combinação de surto Intervalo de tensão de entrada de onda | 0.2kV - 7kv |
| Rango de tensão de entrada de anel de onda | 0.2kV - 7kV |
| Seleção do caminho de acoplamento | Automático |
| Sincronização | Tensão de entrada de 10V a 480V, 0-359 °, passo 1 ° |
