Tipos de válvulas borboleta para atender a qualquer aplicação industrial

válvula de borboleta [butterfly valve]

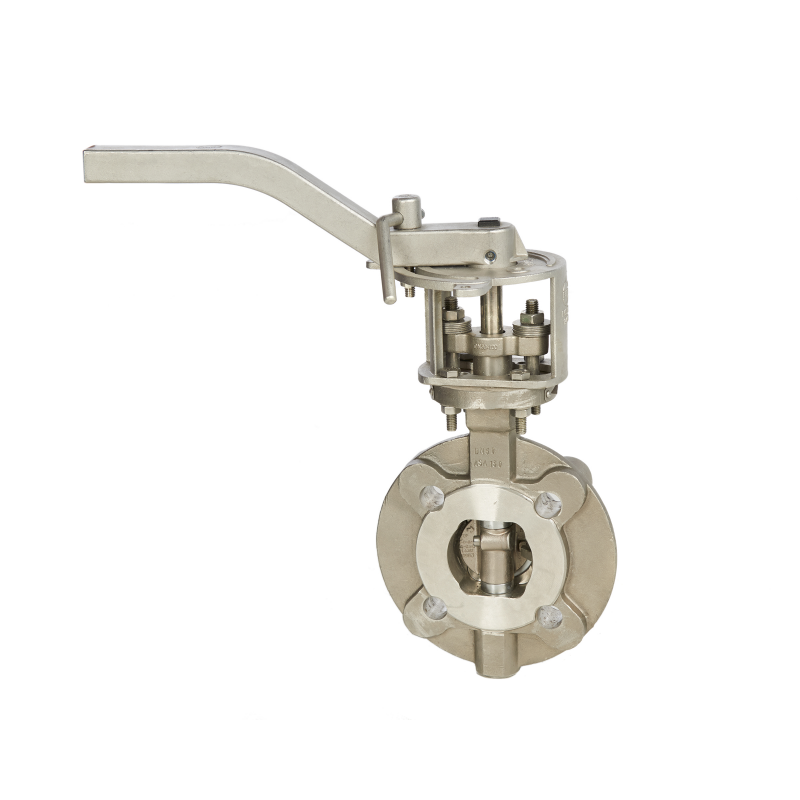

tipos da válvula de borboleta da liga do metal

A Omega Valves possui diferentes tipos de válvulas borboleta disponíveis para atender às suas necessidades.

As válvulas borboleta são usadas para isolar ou controlar o fluxo de fluidos. A válvula borboleta pode ser operada manualmente manualmente (localmente) ou automaticamente por um atuador (remotamente).

Contactar Omega Valves Solicitar um orçamento Solicitar documentação

As válvulas borboleta são menores e mais leves que as válvulas esféricas, portáteis ou globo. Os princípios simples de construção e operação tornam as válvulas borboleta uma opção econômica. A válvula pode ser modificada para minimizar as perdas de fluido, alterando o disco.

A válvula borboleta de sede macia foi projetada para ser econômica. Com a válvula de sede macia, apenas o disco, a haste e a sede tocam o fluido, possibilitando que o material do corpo seja construído com materiais mais baratos. Por isso, muitas válvulas borboleta de sede macia são configuradas em ferro fundido com acabamento em aço inoxidável e sede em EPDM.

O fluxo de fluidos é controlado pelo disco ou amortecedor, que gira em um tronco central. A válvula borboleta gira para 90⁰ ou por um quarto de volta para abrir ou fechar a válvula. Outras aplicações específicas são possíveis abrindo a válvula em pontos fixos de 10⁰, 20⁰, 40⁰ e 45⁰. A maioria dos tipos de válvulas de borboleta é bidirecional e pode ser girada em qualquer direção.

As válvulas borboleta são adequadas para as seguintes aplicações

A maioria dos tipos de válvulas de borboleta é adequada para controlar o fluxo de ar, pós e fluidos.
Válvulas borboleta revestidas com politetrafluoroetileno (PTFE) especiais estão disponíveis para aplicações envolvendo ácidos e produtos químicos agressivos.
Assentos Inconel ou RPTFE de metal com corpo em aço carbono ou aço inoxidável, estão disponíveis mediante solicitação para aplicação em temperaturas e pressões extremas.

As válvulas borboleta são usadas nos seguintes locais

Casas
Escritórios
Hospitais
Fábricas de manufatura
Refinarias de petróleo e plataformas de petróleo
Centrais Elétricas
Estações de tratamento de água
Obras de gás

Todos os tipos de válvulas de borboleta fornecidas pela Omega Valves atendem aos seguintes padrões

ATEX
BS OHSAS 18001
DGRL
DIN EN ISO 14001
DIN EN ISO 9001
DVGW
EAC
Cofre De Fogo
GOST (saída)
SIL
TA Luft
API 609 e API 598

Existem seis tipos de válvulas de borboleta

Válvula Borboleta Wafer

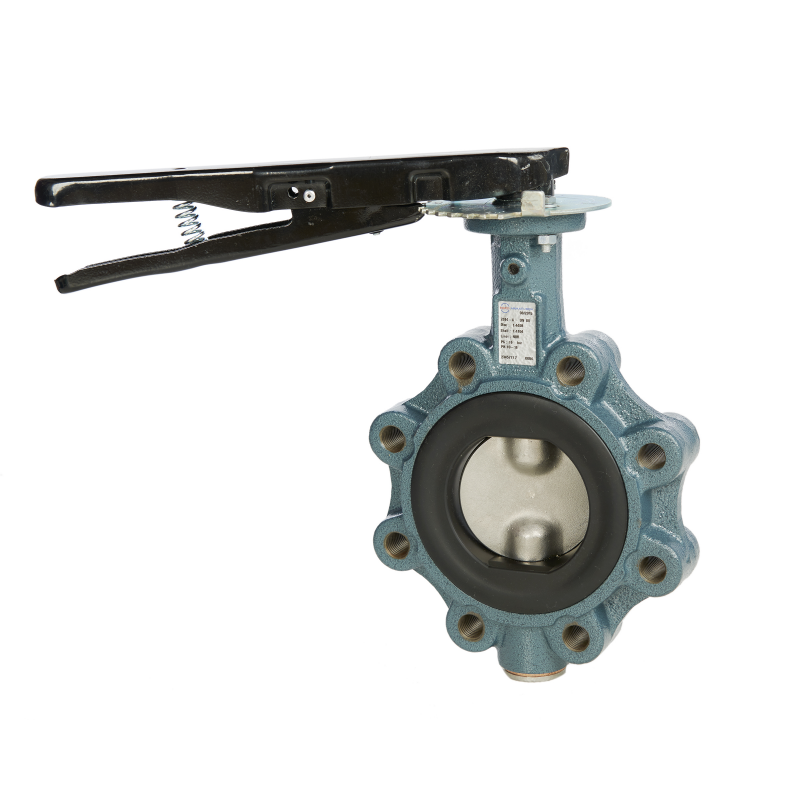

Válvula Borboleta Arrastada
Válvula Borboleta Dupla Flangeada
Válvula Borboleta Concêntrica
Válvula Borboleta Dupla Offset
Válvula Borboleta Tripla Offset

As válvulas borboleta estão disponíveis nos seguintes materiais

Ferro fundido
Aço carbono
Aço inoxidável

O assento para as válvulas borboleta está disponível nos seguintes materiais e tamanhos

EPDM - O assento está disponível de 2 a 24 polegadas.
NBR, VITON e PTFE - O assento está disponível de 2 a 12 polegadas.
Assentos de metal ou RPTFE (para a válvula de borboleta de offset duplo e triplo) - O tamanho varia de 2 a 24 polegadas.

Tamanhos maiores estão disponíveis mediante solicitação. Para válvulas de borboleta projetadas, entre em contato conosco agora. Teremos o prazer de oferecer uma solução completa para atender às suas necessidades.
