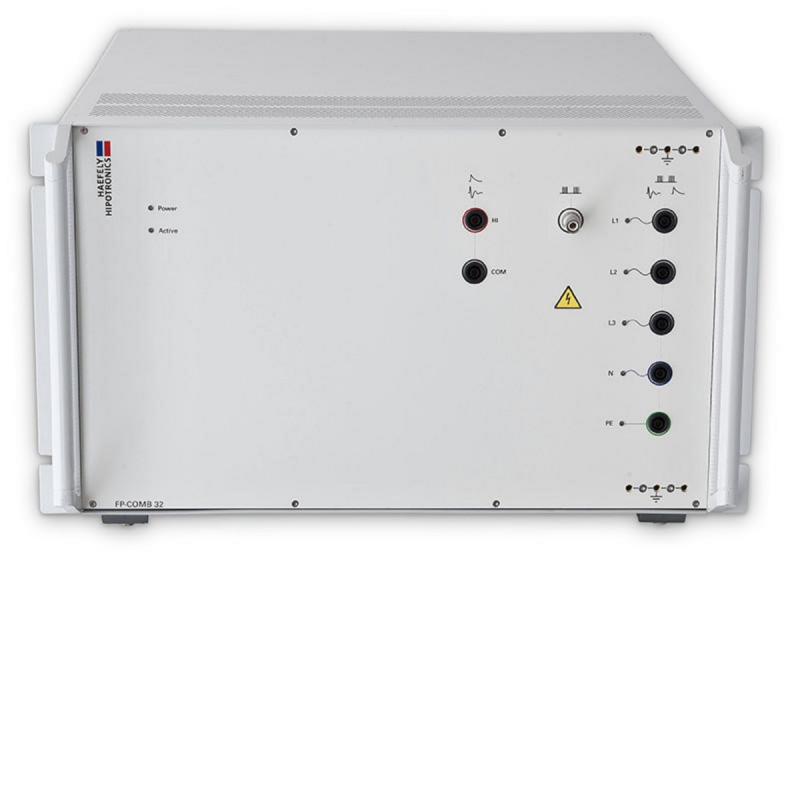

FP-COMB 32
FP-COMB 32 [2490430]
Сеть соединения / развязки FP-COMB 32 для использования с волной комбинационной волны, кольцевой волной и EFT / Bursts. Полностью соответствует стандартным требованиям IEC / EN 61000-4-4, IEC / EN 61000-4-5 и IEC / EN 61000-4-12
Сеть соединения / развязки FP-COMB 32 - для
Всплеск комбинационной волны, кольцевая волна и EFT / Burst -
полностью соответствует стандартным требованиям
IEC / EN 61000-4-4, IEC / EN 61000-4-5 и IEC / EN
61000-4-12.
FP-COMB 32 управляется AXOS 5 / AXOS 8
(и) с возможностью расширения. CDN
автоматически изменяет пути связи, фазу
углы и импеданс источника на основе теста
параметры, заданные пользователем через контроллер AXOS -
в зависимости от стандарта и режима связи.
FP-COMB 32 был разработан для уменьшения остаточного
уровня напряжения на входе в сеть EUT путем интеграции
правильные развязывающие индукторы для каждого типа CDN
для удовлетворения требований (с
в отношении падения напряжения при номинальном токе). Помимо
охватывающих стандарт EN / IEC 61000-4-5, FPCOMB
32 также охватывает тесты для удовлетворения всплесков
требования, изложенные в ANSI / IEEE C62.41.
Особенности
- Волновая комбинационная волна, 1,2 / 50 мкс - 8/20 мкс
- Кольцевая волна, 100 кГц
- Электрический быстрый переходный (EFT) / Bursts
- 7кВ импульсное напряжение для волновой волны волновода и кольцевой волны
- 5кВ импульсное напряжение для EFT / Bursts
- Напряжение на линии 480 В переменного / постоянного тока в фазе
- 32A EUT ток на фазу
- Синхронизация фазового угла для каждого пути
Выгоды
- Комбинированный CDN для волновой комбинированной волны, кольцевой волны и EFT / Bursts
- Светодиоды показывают активный режим и путь связи
- Автоматический выбор импеданса всплесков
- Полностью дистанционно управляемый генераторами серии AXOS
Технические характеристики
Связь
| Входы CDN | Передняя панель банана | 5 разъемов |
| Выходы CDN | Передняя панель банана | 5 разъемов |
| Волновые | EFT / Выброс Волновая комбинация волн Кольцевая волна | IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-12 |
| Максимальное входное напряжение EFT | 5kV | |
| Максимальное входное напряжение | 7kV | |
| Максимальное входное напряжение на кольцевой волне | 7kV | |
| Выбор пути соединения | автоматическая | IEC ANSI |
| синхронизация | Входное напряжение 10 В - 480 В, 0-359 °, шаг 1 ° | Синхронизация по линии связи, выходная задняя панель BNC |
Развязка
| Напряжение AC | До 480 В переменного тока 16,7 Гц, 50 Гц, 60 Гц |
| Напряжение постоянного тока | До 480 В постоянного тока |
| Номинальный ток | 32А |
| Диапазон входного напряжения EFT | 0,2 кВ - 5 кВ |
| Диапазон входного напряжения волны восходящей волны | 0.2kV - 7kv |
| Диапазон входного напряжения кольцевой волны | 0,2 кВ - 7 кВ |
| Выбор пути соединения | автоматическая |
| синхронизация | Входное напряжение от 10 В до 480 В, 0-359 °, шаг 1 ° |
