Запорный клапан с приводом для более производительных операций

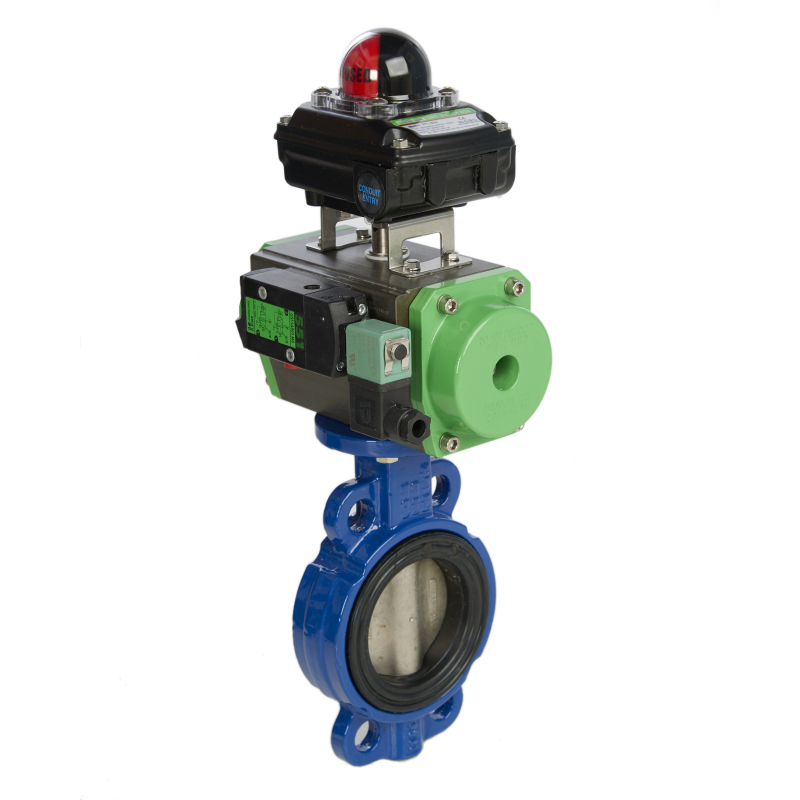

дроссельный клапан с приводом [butterfly valve with actuator]

дроссельный клапан с приводом и распределительной коробкой

Дроссельный клапан с приводом - эффективный инструмент для автоматизации любого промышленного процесса. Широкий выбор опций, материалов и конфигураций позволяет управлять дроссельным затвором с помощью кнопки и контролироваться в реальном времени. Два обычных привода клапана - пневматические и электрические приводы. Приводы, установленные на дроссельных клапанах, известны как «поворотные приводы».

Контакты Omega Valves Запросить цену Запросить документацию

После того, как дроссельный клапан с приводом собран (с пневматическим или электрическим приводом), воздух или электричество подаются на привод. Клапан вращается на 90 ° или на четверть оборота, чтобы открыть или закрыть клапан. Другие специальные применения возможны, открывая клапан в фиксированных точках 10⁰, 20⁰, 40⁰ и 45⁰.

Дроссельный клапан с приводом устраняет необходимость в том, чтобы оператор оставался рядом с клапаном и управлял клапаном вручную. Теперь оператор может управлять перемещением клапана удаленно из диспетчерской.

Следующие аксессуары улучшают использование дроссельной заслонки с приводами

Блок-переключатель информирует оператора, когда клапан открыт или закрыт.
Электропневматический позиционер управляет клапаном с использованием сигнала 4-20 мА.
Электромагнитный клапан Namur управляет подачей воздуха с помощью электрического сигнала.
Функция возврата пружины (в электрических и пневматических приводах) или функция резервного питания аккумулятора (в электроприводах) обеспечивает безотказную работу.
Корпус помогает удовлетворить требованиям ATEX
Быстрый выпускной клапан
Регулятор воздушного фильтра
Дроссельная заслонка
Игольчатый вентиль

Основные факторы, которые следует учитывать при выборе дроссельной заслонки с приводом

Вещество
Доступный приборный воздух
Давление в линии клапана
температура
Как часто клапан будет работать
Крутящий момент клапана
Среда
Уровни влажности

Клапаны-бабочки подходят для следующих применений

Большинство типов клапанов-бабочек подходят для управления потоком воздуха, порошков и жидкостей.
Специальные политетрафторэтиленовые (PTFE) облицовочные дроссельные клапаны доступны для применения с кислотами и агрессивными химикатами.
Металлические сиденья Inconel или RPTFE с корпусом из углеродистой или нержавеющей стали поставляются по запросу для применения при экстремальных температурах и давлениях.

Дроссельный клапан с приводом используется в следующих местах:

дома
Офисы
Больницы
Производственные предприятия
Нефтеперерабатывающие заводы и нефтяные вышки
Электростанции
Водоочистные сооружения
Газовые работы
Области ATEX
Морские местоположения

ISO Mount - это международный стандарт, который упрощает процесс сборки дроссельной заслонки с помощью привода.

Дроссельные клапаны соответствуют следующим стандартам и аккредитации

ATEX
BS OHSAS 18001
DGRL
DIN EN ISO 14001
DIN EN ISO 9001
DVGW
EAC
Пожарная безопасность
ГОСТ (исходящий)
SIL
TA Luft
API 609 и API 598

Пневматический привод соответствует следующим стандартам и правилам

Управление качеством системы UNI EN ISO-9001: 2008
Разрешение на экспорт Российская Федерация, Беларусь, Казахстан TU-CRE
Декларация Директивы ЕС о соответствии требованиям ЕС 2006/42 / CE
Уровень безопасности SIL-3 IEC EN 61508/61511
Декларация защиты IP67 EN 60529 / A1: 1999
Декларация соответствия для использования в взрывоопасных средах (алюминий) ATEX 2014/34 / UE
Декларация соответствия для использования во взрывоопасных средах (нержавеющая сталь) ATEX 2014/34 / UE
Декларация соответствия Проектирование, изготовление и испытания EN 15714-3: 2009

Электропривод соответствует следующим стандартам и правилам

SO 9001, ISO 14001, OHSAS 18001
ATEX, NEMA, IEEE, RCC-E, SIL
ABS, CSA, BUREAU VERITAS, GERMANISCHER LLOYDS, GOST, INERIS, TÜV

Типы дроссельных заслонок с приводом

Существует шесть типов дроссельных клапанов

Вафельный клапан-бабочка
Заглушенный клапан-бабочка
Двойной фланцевый клапан-бабочка
Концентрический клапан-бабочка
Двойной смещенный клапан-бабочка
Трехстворчатый клапан-бабочка

Дроссельные клапаны доступны в следующих материалах

Чугун
Углеродистая сталь
Нержавеющая сталь

Сиденье для заслонок доступно в следующих материалах и размерах

EPDM - сиденье доступно от 2 дюймов до 24 дюймов.
NBR, VITON и PTFE - сиденье доступно от 2 дюймов до 12 дюймов.
Металлические или RPTFE сиденья (для двойных смещения и тройным эксцентриситетом заслонок) - размер в диапазоне от 2 дюймов до 24 дюймов.

Большие размеры доступны по запросу.

Привод
