Параллельный золотниковый клапан для изоляции жидкости и газа

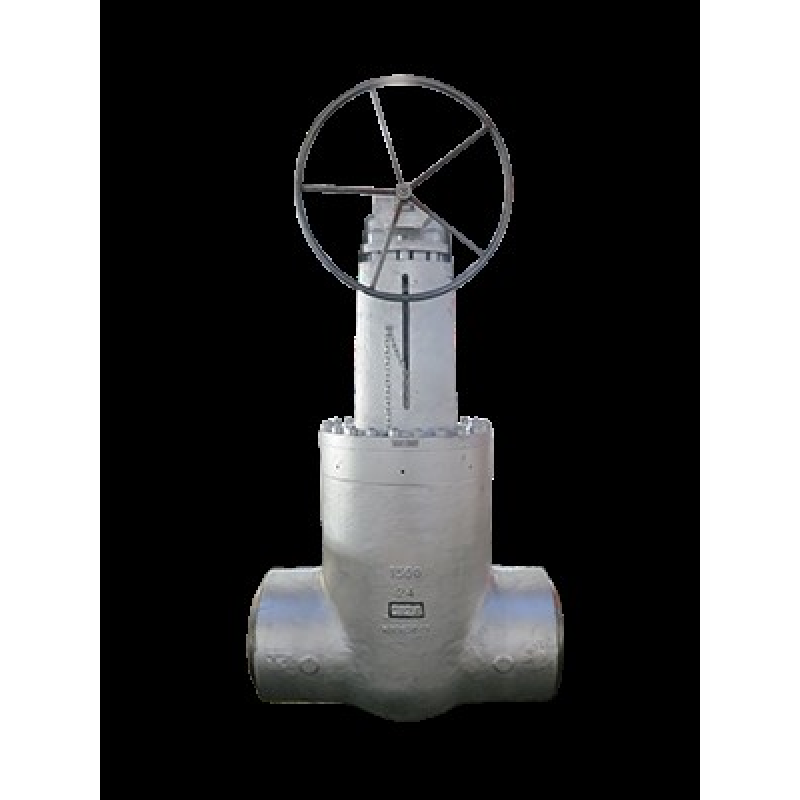

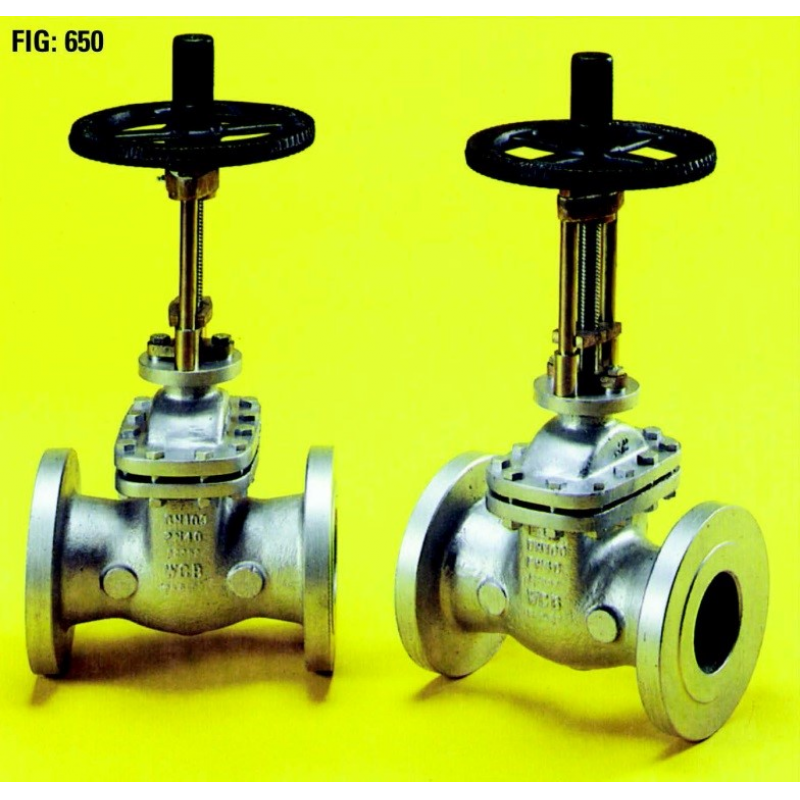

Параллельный задвижковый затвор [Parallel slide valve]

Клапаны Omega поставляют параллельные золотниковые клапаны. Клапаны используются для изоляции газа и жидкости. Они особенно подходят для применений с высоким давлением и высокотемпературным паром или водой.

Задвижка с параллельным слайдом может быть изготовлена для различных применений и условий. Свяжитесь с нами сейчас для получения дополнительной информации.

Контакты Omega Valves Запросить цену Запросить документацию

Герметизирующее действие клапанов создается давлением, поэтому для удовлетворительного применения продукта требуется минимальный перепад давления

Преимущества параллельного золотникового клапана

Не требуется заклинивание. Клапан использует давление и положение системы, чтобы обеспечить положительную герметичность
Пружина, установленная между диском, обеспечивает начальный коэффициент уплотнения. Линейное давление затем используется для поддержания силы уплотнения
Отсутствует требуемый крутящий момент - после того, как диск находится в положении, для поддержания уплотнения не требуется дополнительного крутящего момента
Клапан не подвергается воздействию опасных уровней напряжения во время действия открытия / закрытия
Клапан требует меньшей рабочей силы
Скользящее действие клапана предотвращает накопление мусора и преждевременное повреждение компонентов
Предупреждение накопления мусора помогает избежать срыва сидений, эрозии и утечки в клапане
Уплотнение располагается только на торцевой поверхности
Клапан гарантирует ровную траекторию потока между сиденьями

Любые незначительные искажения сидений могут быть приспособлены, поскольку диски имеют некоторую свободу выравнивания между поверхностями сиденья

Параллельный золотниковый клапан подходит для следующих мест и применений:

Выработка энергии
Комбинированная теплоэнергетика (ТЭЦ)
Химическая и нефтехимическая
Больницы
Пивоваренная
Каменный уголь
Газовые и масляные электростанции
Атомные электростанции
Турбинная и перерабатывающая промышленность
Отопление и вентиляция
Крупные и мелкие промышленные комплексы

Omega Valves выполняет следующие стандарты:

BE EN ISO 9001: 2015
PED 2014/68 / ЕС

Параллельный затвор с затвором может использоваться в различных условиях. Особое внимание необходимо уделять экстремальным температурам и давлению в отношении используемого материала.

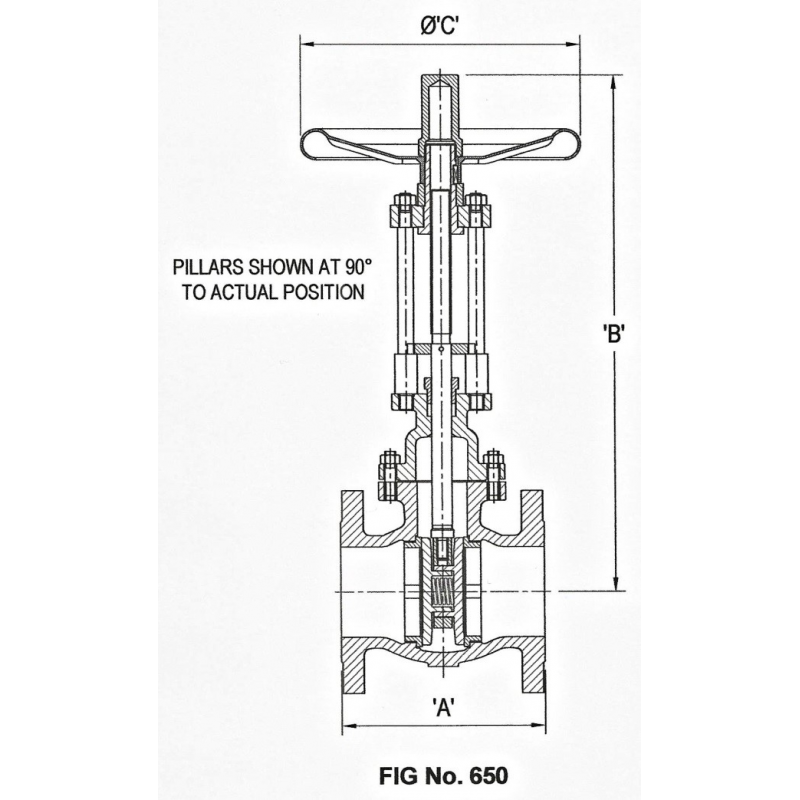

Технические характеристики

Фланцы с фланцами ANSI или DIN, стыковой сваркой до ANSI Class 2500
2 "(50 мм) до 24" (600 мм)
Размер - от 15 мм до 400 мм
Доступные материалы - углеродистая сталь, низкотемпературная углеродистая сталь и нержавеющая сталь
Материалы по запросу - Сплав и дуплексная сталь, а также специальная металлургия
