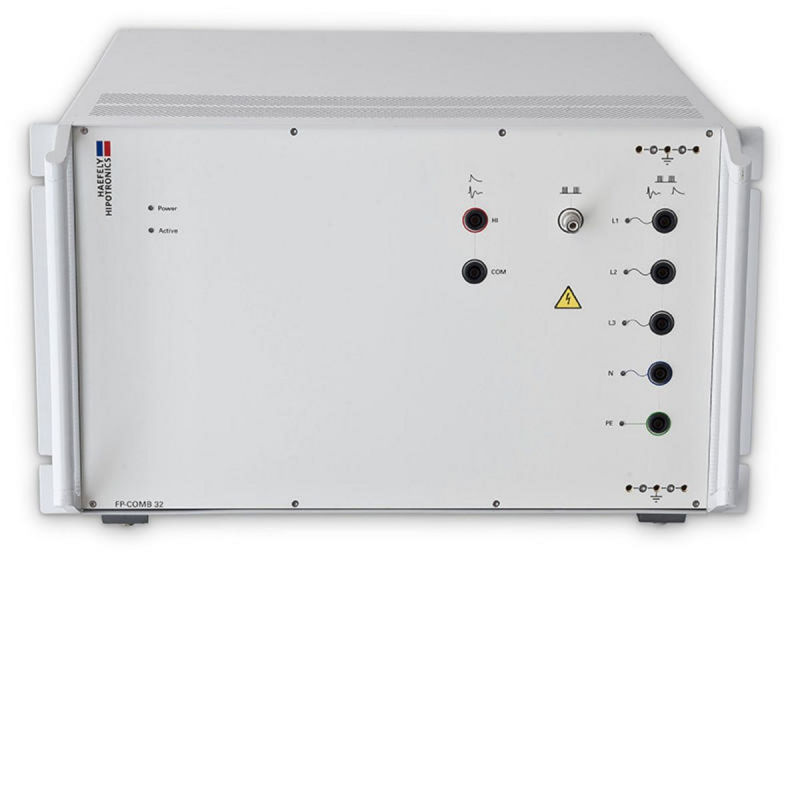

FP-COMB 32
FP-COMB 32 [2490430]
FP-COMB 32-kopplings- / avkopplingsnätverket för användning med Surge Combination Wave, Ring Wave och EFT / Bursts testning. Fullständigt kompatibel med standardkraven i IEC / EN 61000-4-4, IEC / EN 61000-4-5, och IEC / EN 61000-4-12
FP-COMB 32 kopplings- / avkopplingsnätverket - för
Surge Combination Wave, Ring Wave och EFT / Burst -
är helt i överensstämmelse med standardkraven för
IEC / EN 61000-4-4, IEC / EN 61000-4-5 och IEC / EN
61000-4-12.
FP-COMB 32 styrs av AXOS 5 / AXOS 8
expanderbart immunitetstestsystem (er). CDN
Ändrar automatiskt kopplingsvägarna, fas
vinklar och källa impedans baserat på test
parametrar som ställts in av användaren via AXOS-kontrollenheten -
beroende på standard- och kopplingsläget.
FP-COMB 32 var utformad för att minska kvarvarande
spänningsnivåer vid EUT-nätet ingående genom att integrera
korrekt avkoppling induktorer för varje typ av CDN
ansökan för att uppfylla kraven (med
med hänsyn till spänningsfall vid märkströmmen). Förutom
som täcker standarden EN / IEC 61000-4-5, FPCOMB
32 täcker också test för att möta överskott
krav som beskrivs i ANSI / IEEE C62.41.
Funktioner
- Surge Combination Wave, 1,2 / 50μs - 8 / 20μs
- Ringvåg, 100 kHz
- Elektrisk Snabbtransient (EFT) / Bursts
- 7 kV impulsspänning för Surge Combination Wave och Ring Wave
- 5 kV impulsspänning för EFT / Bursts
- Linjespänning 480V AC / DC fas till fas
- 32A EUT ström per fas
- Fasvinkelsynkronisering för varje bana
fördelar
- Kombinerad CDN för Surge Combination Wave, Ring Wave och EFT / Bursts
- Lysdioder indikerar aktivt läge och kopplingsväg
- Automatiskt urval av överspänningsimpedans
- Helt fjärrstyrd av AXOS-seriens generatorer
Tekniska specifikationer
Koppling
| CDN-ingångar | Bananuttag Frontpanel | 5 kontakter |
| CDN-utgångar | Bananuttag Frontpanel | 5 kontakter |
| vågformer | EFT / Burst Surge Combination Wave Ringvåg | IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-12 |
| Maximal EFT-ingångsspänning | 5kV | |
| Maximal överspänningsinspänning | 7kV | |
| Maximal ringvågsinmatningsspänning | 7kV | |
| Kopplingsvägval | Automatisk | IEC ANSI |
| Synkronisering | 10V - 480V ingångsspänning, 0-359 °, steg 1 ° | Synkronisera på kopplingsvägen, utgång BNC-bakpanel |
frikoppling
| Spänning AC | Upp till 480V AC 16,7Hz, 50Hz, 60Hz |
| Spänning DC | Upp till 480 V DC |
| Nominell ström | 32A |
| EFT Ingångsspänningsområde | 0,2kV - 5kV |
| Surge Combination Wave Input Voltage Range | 0,2kV - 7kv |
| Ringvåg Ingångsspänningsområde | 0,2kV - 7kV |
| Kopplingsvägval | Automatisk |
| Synkronisering | 10V till 480V ingångsspänning, 0-359 °, steg 1 ° |
