ONYX-serien (elektrostatisk urladdningssimulatorpistol)
ONYX 16/30 [2499980/82]
ONYX-serien -Elektrostatisk urladdningssimulatorpistol är en toppmodern elektrostatisk urladdningssimulator tillgänglig i 16kV- eller 30kV-versioner. Det är den mest ergonomiska 30 kV ESD-pistolen utan en extra baskontroll som kan vara batteri eller nätdrift. Den lättanvända pekskärmen, ergonomisk design, modulära RC-enheter, flerspråkigt gränssnitt, fjärrkontrollprogramvara, inbyggt LED-ljus och temperatur- och fuktighetsdisplay möjliggör problemfri användning av ONYX på alla typer av testplatser.

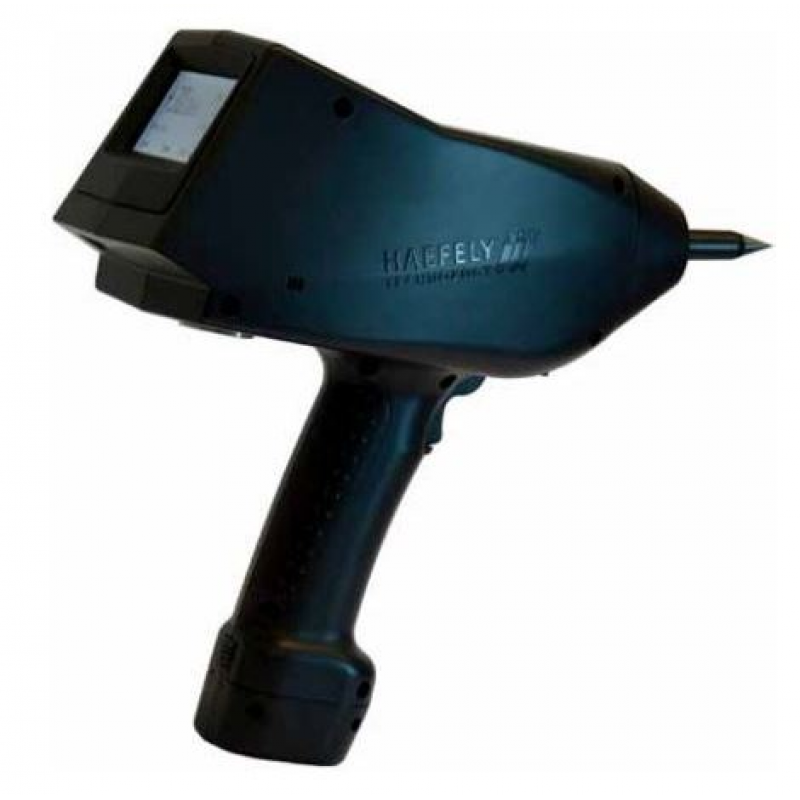

ONYX-serien - Elektrostatisk urladdningssimulatorpistol
TEKNISK SPECIFIKATION
Luftavladdningsspänning | 1-16kV eller 1-30kV | Spänningsupplösning | 100V steg |
Forts. Avladdningsspänning | 1-16kV eller 1-30kV | Utsläppspolaritet | Positiv och negativ |
Avladdning Repetition | Enkel / 0,1 / 0,2 / 0,5 / 1/2/5/10 / 20Hz | Driftlägen | Singel och Kontinuerlig |
Urladdningsräknare | 1-9999 | Batteri-liv | > 16 timmar |
Standard R / C-nätverk | 150pF / 330Ω | Energiförbrukning | 17VA |
Mått (B x H x D) | 290 x 270 x 110 mm | Vikt | 1,7 kg |
Smart Key Function
ONYX-serien - ESD Simulator Gun har en integrerad smart nyckel integrerad i utlösningsknappen. Flera funktioner kan definieras av användaren, inklusive: polaritetskoppling, LED-lampa, räknareåterställning, spänningssteg upp / ner och andra.
Självtest
ONYX har ett självtest som kontrollerar att alla huvudkomponenterna i enheten fungerar korrekt. Detta säkerställer att exakta och tillförlitliga tester utförs varje gång pistolen används.
FÖRDELAR
Flexibilitet - gör det möjligt för användare att möta många olika testspecifikationer med maximal kostnadseffektivitet.
Snabb och enkel - snabbkörning och enkel menystruktur på skärmen.
Mobilitet - den mest ergonomiska 30kV ESD pistolen på marknaden utan en extern basstyrning.
Pålitlig och ekonomisk - En schweizisk tillverkad produkt, tillförlitlighet, service och support i ett budgetvänligt paket.
Funktioner
Användardefinierad "smart key" -funktion
Pekskärmsgränssnitt
Ergonomisk design
Ingen basenhet
Fördefinierade tester enligt Standard
Definiera, lagra och ladda test
Användarutbytbara RC-nätverk
Automatisk polaritetskoppling
Fjärrkontroll
Batteri eller nätdrift
tillämpningar
IEC / EN 61000-4-2 Utgåva 2 (2009)
IEC / EN 61326
IEC / EN 61000-6-1 & -6-2
IEC 61340-3-1
ISO 10605
GMW 3097
Ford AB / AC
ANSI C63.16
PSA B21 7110
ISO 14304
ITU-T K.20
MIL-STD-331 / -464 / -750 / -883 / -1512 / -1514 / -1541 / -1542
RTCA / DO-160
JEDEC 22-A114
GR-78-CORE
GR-1089-CORE
och andra
