Fjärilventil med manöverdon för mer produktiva operationer

fjärilventil med manöverdon [butterfly valve with actuator]

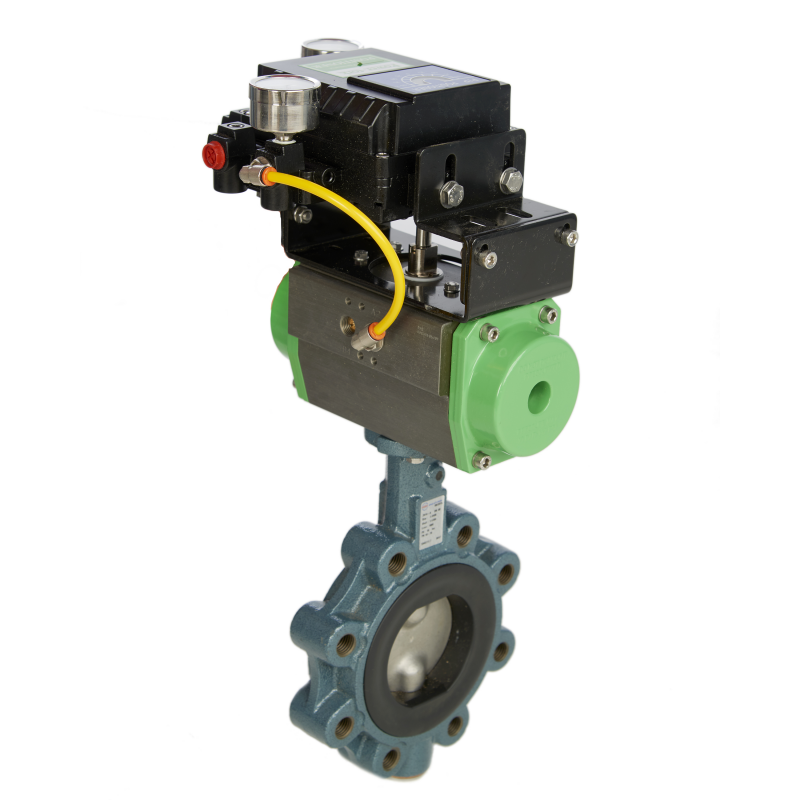

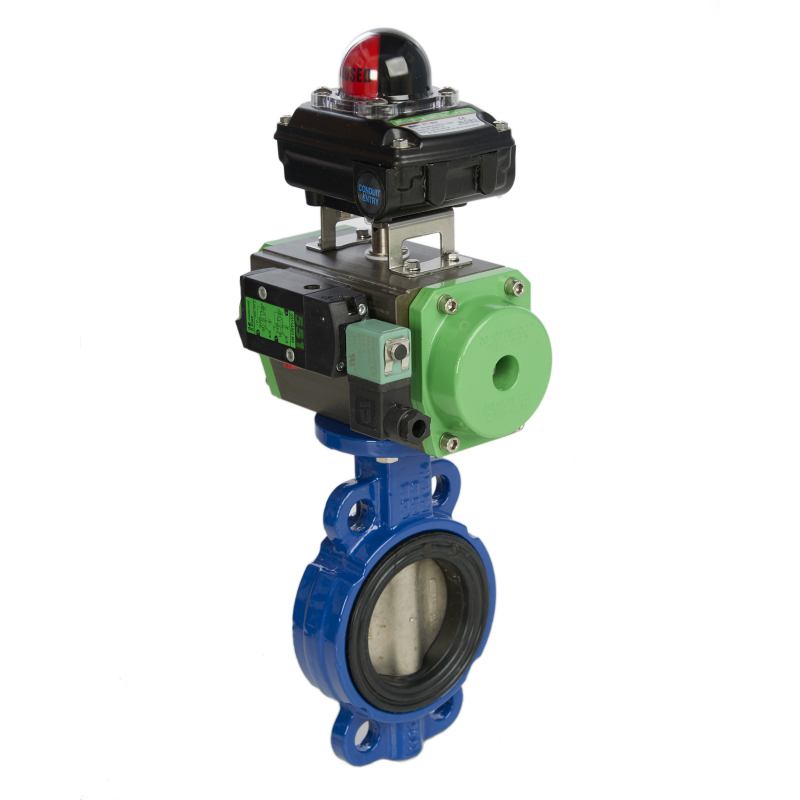

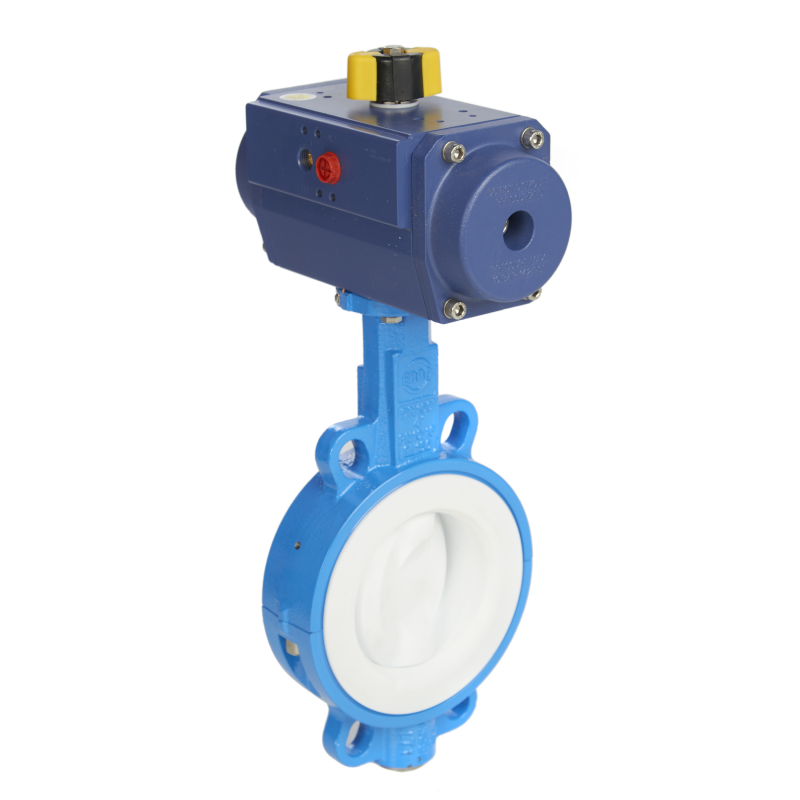

fjärilventil med manöverdon och växellåda

Fjärilventilen med manöverdon är ett effektivt verktyg för automatisering av alla industriella processer. Det stora utbudet av alternativ, material och konfigurationer gör att fjärilventilen kan styras med en knapp och övervakas live. De två vanliga ventilmanöverorganen är pneumatiska och elektriska ställdon. Aktuatorer monterade på fjärilventilerna är kända som "rotationsaktuatorer".

Kontakta Omega Valves Prisförfrågan Förfrågan om dokumentation

Efter att fjärilventilen har monterats med manöverdonet (med antingen det pneumatiska eller det elektriska ställdonet) matas luft eller el till ställdonet. Ventilen roterar till 90 ° eller en kvart vridning för att öppna eller stänga ventilen. Andra specifika tillämpningar är möjliga genom att öppna ventilen vid fasta punkter på 10 °, 20 °, 40 ° och 45 °.

Fjärilventilen med manöverdon eliminerar behovet av att en operatör ska stanna nära ventilen och manövrera ventilen manuellt. Operatören kan nu styra ventilens rörelse på distans, från kontrollrummet.

Följande tillbehör ökar användningen av fjärilventilen med manöverdon

Växellådan informerar operatören när ventilen är öppen eller stängd.
Den elektro-pneumatiska ställaren styr ventilen med en 4-20mA signal.
Namur-magnetventilen styr lufttillförseln med en elektrisk signal.
Fjäderåtergångsfunktionen (i elektriska och pneumatiska ställdon) eller batteriets back-up-funktion (i elektriska ställdon) säkerställer en felaktig drift.
Kapslingen hjälper till att uppfylla ATEX-kraven
Snabb avgasventil
Luftfilterregulator
Spjällplatta
Nålventil

Viktiga faktorer att tänka på när man väljer en fjärilventil med manöverdon

Ämnet
Tillgänglig instrumentluft
Ventilledningstrycket
Temperatur
Hur ofta kommer ventilen att köras
Ventilmoment
Miljö
Fuktnivåer

Fjärilventiler är lämpliga för följande applikationer

De flesta typer av fjärilventiler är lämpliga för att styra luftflödet, pulver och vätskor.
Speciella polytetrafluoreten (PTFE) fodrade fjärilventiler är tillgängliga för applikationer som innefattar syror och aggressiva kemikalier.
Metall Inconel eller RPTFE-stolar med karbon eller rostfritt stål finns på begäran för användning vid extrema temperaturer och tryck.

Fjärilventilen med manöverdon används på följande platser

hus
Kontor
sjukhus
Tillverkningsfabriker
Oljeraffinaderier och oljeplattformar
Kraftverk
Vattenbehandling fabriker
Gasverk
ATEX-områden
Offshore-platser

ISO Mount är en internationell standardguide som förenklar processen för att montera fjärilventilen med manöverdonet, exakt.

Butterflyventilerna följer följande standarder och ackrediteringens

ATEX
BS OHSAS 18001
DGRL
DIN EN ISO 14001
DIN EN ISO 9001
DVGW
EAC
Brandbekämpning
GOST (utgående)
SIL
TA Luft
API 609 och API 598

Pneumatiska manöverdon uppfyller följande standarder och föreskrifter

Kvalitetssystemhantering UNI EN ISO-9001: 2008
Bemyndigande att exportera Ryska federationen, Vitryssland, Kazakstan TU-CRE
Deklaration av ESHR Compliance Machinery Directive 2006/42 / CE
SIL-3 Säkerhetsintegritetsnivå IEC EN 61508/61511
IP67 skyddskodsdeklaration EN 60529 / A1: 1999
Deklaration om överensstämmelse för användning i explosiva miljöer (aluminium) ATEX 2014/34 / UE
Deklaration om överensstämmelse för användning i explosiva miljöer (rostfritt stål) ATEX 2014/34 / UE
Konformitetsförklaring Design, tillverkning och provning EN 15714-3: 2009

Det elektriska ställdonet uppfyller följande standarder och föreskrifter

SO 9001, ISO 14001, OHSAS 18001
ATEX, NEMA, IEEE, RCC-E, SIL
ABS, CSA, BUREAU VERITAS, GERMANISCHER LLOYDS, GOST, INERIS, TÜV

Typer av fjärilsventil med manöverdon

Det finns sex typer av fjärilsventil

Wafer Butterfly Valve
Lugged Butterfly Valve
Double Flanged Butterfly Valve
Koncentrisk fjärilventil
Double Offset Butterfly Valve
Triple Offset Butterfly Valve

Butterflyventilerna finns i följande material

Gjutjärn
Kolstål
Rostfritt stål

Sätet för fjärilsventilerna finns i följande material och storlekar

EPDM - Sätet är tillgängligt från 2 tum till 24 tum.
NBR, VITON och PTFE - Sätet är tillgängligt från 2 tum till 12 tum.
Metall- eller RPTFE-stolar (för dubbelförskjutning och tredubbla offsetfjärilventiler) - Storleken varierar från 2 tum till 24 tum.

Större storlekar finns tillgängliga på förfrågan.

Actuator

Elektriskt manöverdon
Pneumatiskt manöverdon
Rack och Pinion aktuator
Scotch Yoke actuator
Rostfritt stål manöverdon
ATEX-manöverdon
SIL 3 manöverdon
PTFE-belagd manöverdon
Europeisk tillverkningsaktuator
EU-tillverkningsaktuator
TU-CRE-manöverdon

För konstruerade fjärilsventiler med ställdon, kom i kontakt med oss nu. Vi kommer gärna att erbjuda dig en komplett lösning för att uppfylla dina krav.
