Dalgalanma Kombinasyonu Dalga, Zil Sesi ve EFT / Bursts testi ile kullanılmak üzere FP-COMB 32 kuplaj / ayrıştırma ağı. IEC / EN 61000-4-4, IEC / EN 61000-4-5 ve IEC / EN 61000-4-12 standart gereklilikleriyle tamamen uyumlu

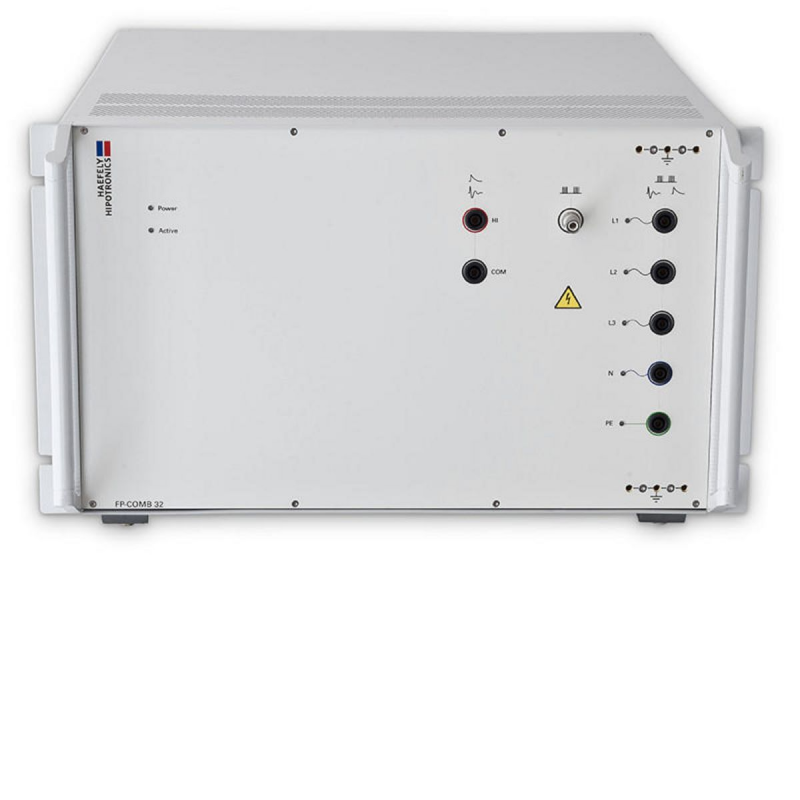

FP-COMB 32 kuplaj / ayrıştırma ağı - için
Dalga Combination Wave, Ring Wave ve EFT / Burst -
standart gereksinimleriyle tam olarak uyumludur.
IEC / EN 61000-4-4, IEC / EN 61000-4-5 ve IEC / EN
61000-4-12.
FP-COMB 32, AXOS 5 / AXOS 8
genişletilebilir bağışıklık test sistemi (leri). CDN
kuplaj yollarını otomatik olarak değiştirir
açıya ve kaynak empedansı teste dayalı
kullanıcı tarafından AXOS denetleyicisi aracılığıyla belirlenen parametreler -
standart ve bağlantı moduna bağlı olarak.
FP-COMB 32, artıkları azaltmak için tasarlanmıştır
EUT ana girişindeki voltaj seviyelerini
Her CDN tipi için uygun ayırma indüktörleri
gereksinimleri karşılamak için uygulama (ile
anma akımındaki gerilim düşüşüne bakınız). Dışında
EN / IEC 61000-4-5 standardını kapsayan FPCOMB
32 ayrıca dalgalanma karşılamak için testleri kapsar
ANSI / IEEE C62.41'de belirtilen gereksinimler.
Özellikler
- Dalgalanma Kombinasyonu Dalga, 1.2 / 50μs - 8 / 20μs
- Yüzük Dalgası, 100 kHz
- Elektriksel Hızlı Geçici (EFT) / Seri Çekim
- Dalgalanma Kombinasyonu Dalgası ve Zil Dalgası için 7kV darbe gerilimi
- EFT / Burst'ler için 5kV darbe gerilimi
- Hat gerilimi 480V AC / DC faz-faz
- Faz başına 32A sigortalı akım
- Her bir yol için faz açısı senkronizasyonu
Yararları
- Dalgalanma Kombinasyonu Dalga, Zil Sesi ve EFT / Burst'ler için birleştirilmiş CDN
- LED'ler aktif modu ve bağlantı yolunu gösterir
- Dalgalanma empedansının otomatik olarak seçilmesi
- AXOS serisi jeneratörler tarafından tamamen uzaktan kumanda edilen
Teknik özellikler
bağlantı
| CDN Girişleri | Banana Soket Ön Paneli | 5 Bağlayıcılar |
| CDN Çıktıları | Banana Soket Ön Paneli | 5 Bağlayıcılar |
| Dalga Şekilleri | EFT / Burst Dalgalanma Kombinasyonu Dalgası Yüzük Dalgası | IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-12 |
| Maksimum EFT Giriş Voltajı | 5kV | |
| Maksimum Aşırı Gerilim Giriş Voltajı | 7kV | |
| Maksimum Zil Giriş Girişi Gerilimi | 7kV | |
| Kaplin Yolu Seçimi | Otomatik | IEC ANSI |
| Senkronizasyon | 10V - 480V giriş voltajı, 0-359 °, adım 1 ° | Bağlantı yolunda senkronizasyon, çıkış BNC arka paneli |
Ayrışma
| Gerilim AC | 480 V AC'ye kadar 16.7 Hz, 50 Hz, 60 Hz |
| DC gerilim | 480 V DC'ye kadar |
| Nominal Akım | 32A |
| EFT Giriş Voltaj Aralığı | 0.2kV - 5kV |
| Dalgalanma Kombinasyonu Dalga Giriş Voltaj Aralığı | 0.2kV - 7kv |
| Ring Dalgası Giriş Voltaj Aralığı | 0.2kV - 7kV |
| Kaplin Yolu Seçimi | Otomatik |
| Senkronizasyon | 10V - 480V giriş voltajı, 0-359 °, adım 1 ° |
